- ANSYS中的数组参数（Array parameters in ANSYS）
ANSYS中的数组参数是APDL语言中十分重要的参数，在定义材料参数、施加荷载及定义分析工况等时候都会用到数组来储存数据。
ANSYS中的Array参数包括三种类型：数组（ARRAY），字符串(CHAR)，表格(TABLE)。
表格(TABLE)类型的数组参数与数组（ARRAY）类型的数组参数十分相似。前一个博文《Array parameters in ANSYS (ANSYS中的数组参数)》介绍了数组（ARRAY）类型的数组参数，与数组（ARRAY）类型的数组相比，表格(TABLE)类型的数组参数具有以下的一些不同点：TABLE的的值通过线性插值来访问，TABLE包括0行和0列作为TABLE数值的索引，0行0列的值可以是实数。
以下通过几个命令流来学习表格(TABLE)类型的数组参数。
- ANSYS中的表格型数组参数（TABLE type array parameters in ANSYS）

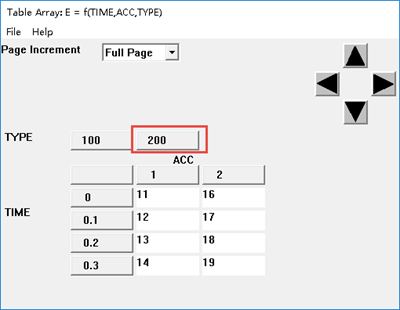

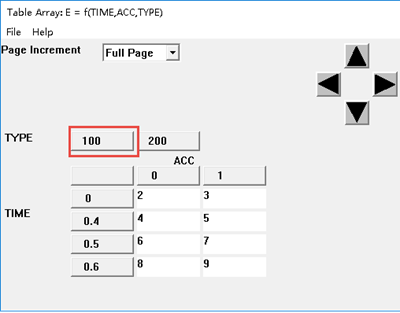

（1）4x2x2的TABLE定义（Definition of TABLE）
FINISH
/CLEAR
/TITLE,array parameters of ANSYS
/PREP7
*DIM,E,TABLE,4,2,2,Time,Acc,Type
E(0,0,1)=100
E(0,0,2)=200
E(1,0,1)=0,0.4,0.5,0.6
E(0,1,1)=0,2,4,6,8
E(0,2,1)=1,3,5,7,9
E(1,0,2)=0,0.1,0.2,0.3
E(0,1,2)=1,11,12,13,14
E(0,2,2)=2,16,17,18,19
（2）TABLE的访问（Access of TABLE）

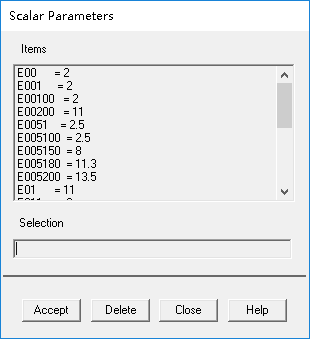

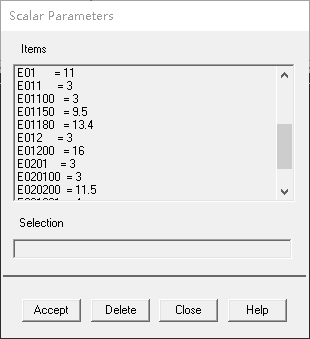

E00=E(0,0,100) !2
E01=E(0,0,200) !11
E00100=E(0,0,100) !2
E01100=E(0,1,100) !3
E00200=E(0,0,200) !11
E01200=E(0,1,200) !16
E01200=E(0,1,200) !16
E012=E(0,1,2) !3
E001=E(0,0,1) !2
E011=E(0,1,1) !3
E020100=E(0.2,0,100) !3
E005100=E(0,0.5,100) !2.5
E020200=E(0.2,0,200) !11.5=(11+12)/2 = 11.5
E005200=E(0,0.5,200) !(11+16)/2 = 13.5
E0201=E(0.2,0,1) !3=(2+4)/2
E0051=E(0,0.5,1) !2.5=(2+3)/2
E0701=E(0.7,0,1) !8
E07051=E(0.7,0.5,1) !8.5=(8+9)/2;
E021001=E(0.2,100,1) !4=(3+5)
E01150=E(0,1,150) !9.5=(3+16)/2
E005150=E(0,0.5,150) !8=(2.5+(11+16)/2)/2
E01180=E(0,1,180) !13.4=(3*0.2+16*0.8)
E005180=E(0,0.5,180) !11.3=(2.5*0.2+(16+11)/2*0.8)
（3）结论（Conclusions）
从以上的测试可以发现：
a. TABLE表格赋值的时候和ARRAY类型的数组参数类似，都是按列来赋值。
b. TABLE之间的值通过插值的形式来访问，另外当存在多个平面（Plane）的时候，以第一个平面的0行和0列的值作为插值索引的基础。
c. TABLE访问的时候不能外插，当值在超过索引范围的时候，取最外围的值。
