网友反馈在使用 CAD to XTRACT 插件建模的时候，用XTRACT打开插件导出的.xpj文件时截面正常导入，在XTRACT内部保存后再重新打开文件却出现了钢筋位置发生偏移的错误。
如图，在CAD中绘制如下截面。

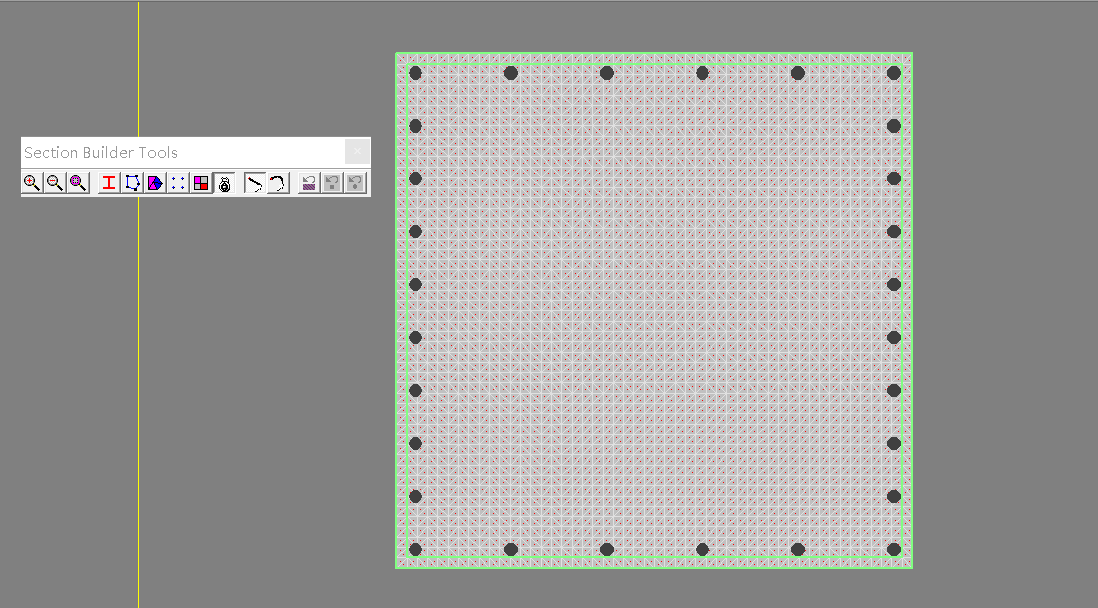

保存为.xpj文件后，成功导入XTRACT，如下图所示：

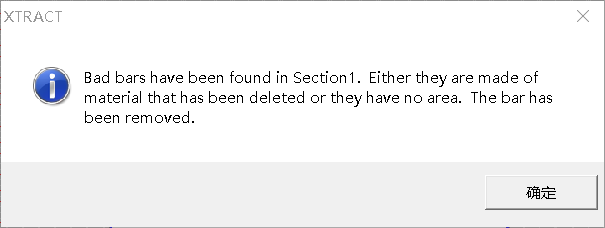

在XTRACT软件中点保存，然后关闭XTRACT，再次打开这个.xpj文件，提示如下图所示：

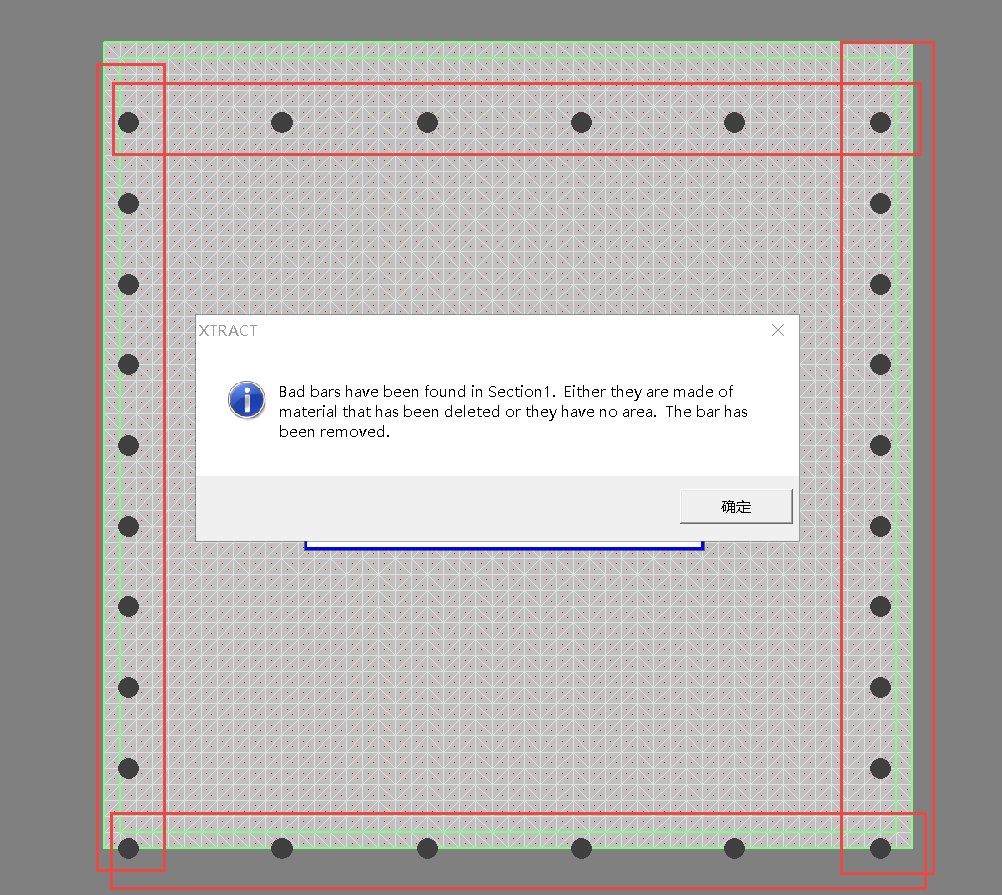

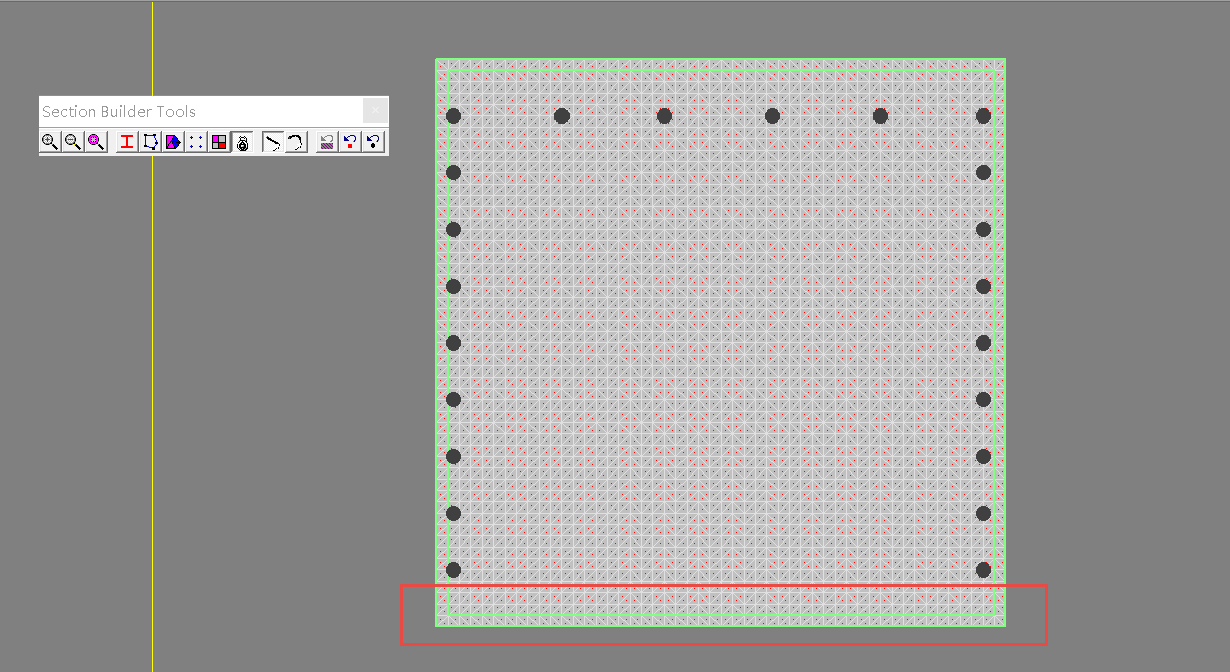

从上图可以看出，保存后钢筋的位置发生了偏移，部分钢筋超出了截面尺寸范围，软件提示删除这些钢筋。

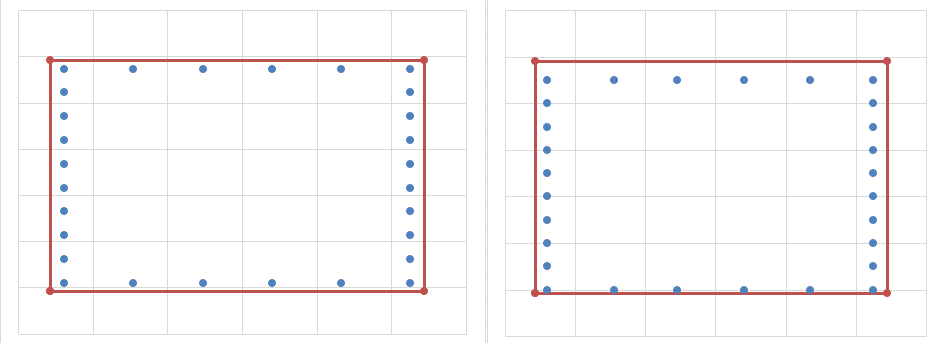

经过检查造成这个问题的原因是：点击保存之后，XTRACT对内部记录的钢筋位置数据进行了四舍五入，由于截面的位置偏离原点过大，节点的坐标会较大，四舍五入之后会导致钢筋的位置相对于精确位置发生了较大的偏移。如下图是保存前后钢筋与截面相对位置的变化。因此，并不是CADtoXTRACT插件的问题，CADtoXTRACT插件输出的位置是精确的。
弄清楚这个问题的原因之后，解决方法就十分简单了，只需要在CAD中将绘制的截面移动到坐标原点（0，0）附近，再次用CADtoXTRACT插件导出即可。因此，在AutoCAD中绘制截面时，尽量靠近原点绘制截面，当然，接下来对CADtoXTRACT插件进行更新的时候，可以十分简单地解决这个问题。
关于CADtoXTRACT插件的介绍和下载请看这里：[Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]
