自两个月前推出CAD to XTRACT这款XTRACT任意截面建模插件以来，陆续收到许多同行的反馈。CAD to XTRACT插件利用了AutoCAD强大的绘图功能，工程师通过AutoCAD上绘制好截面，然后转换成XTRACT模型。对于一些复杂的截面，许多第一次使用插件的用户不太知道如何入手建模。其中使用者提问得比较多的是对于复杂嵌套截面的建模问题。为此，这里以一个外包钢板加固型钢混凝土柱嵌套截面的XTRACT建模为例，对此类问题进行说明。对于其他嵌套截面的建模，用户可以参考照这个例子举一反三。
- 例子（Example）

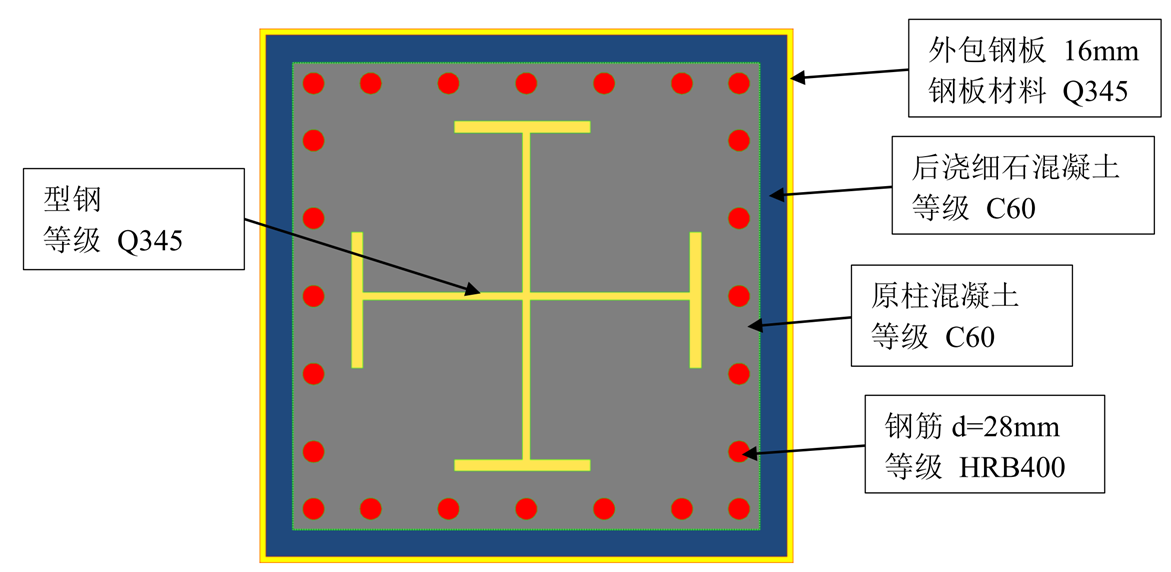

如图所示的外包钢板加固型钢混凝土柱截面，原型钢混凝土柱核心部分截面为：1200×1200×900×350×20×30，核心混凝土强度等级为C60，型钢等级为Q345。加固措施为，70mm厚的细石混凝土加外包16mm的钢板，钢板等级为Q345，细石混凝土等级为C60。
截面包含多层材料，从外到内包括：
（1）钢板
（2）外包混凝土
（3）原柱核心混凝土
（4）型钢
（5）钢筋
为了体现嵌套截面的建模规律，上面5种类材料在建模的过程中分别取为：
（1）钢板（Q345）
（2）外包混凝土（C60）
（3）原柱核心混凝土（C60-1）
（4）型钢（Q345）
（5）钢筋（HRB400）
其中，原柱的混凝土截面几面命名为C60-1只是为了说明可以建立十分复杂的嵌套截面。下面是具体使用CAD to XTRACT插件建模的操作过程。
- CAD绘制截面（Draw Section in AutoCAD）

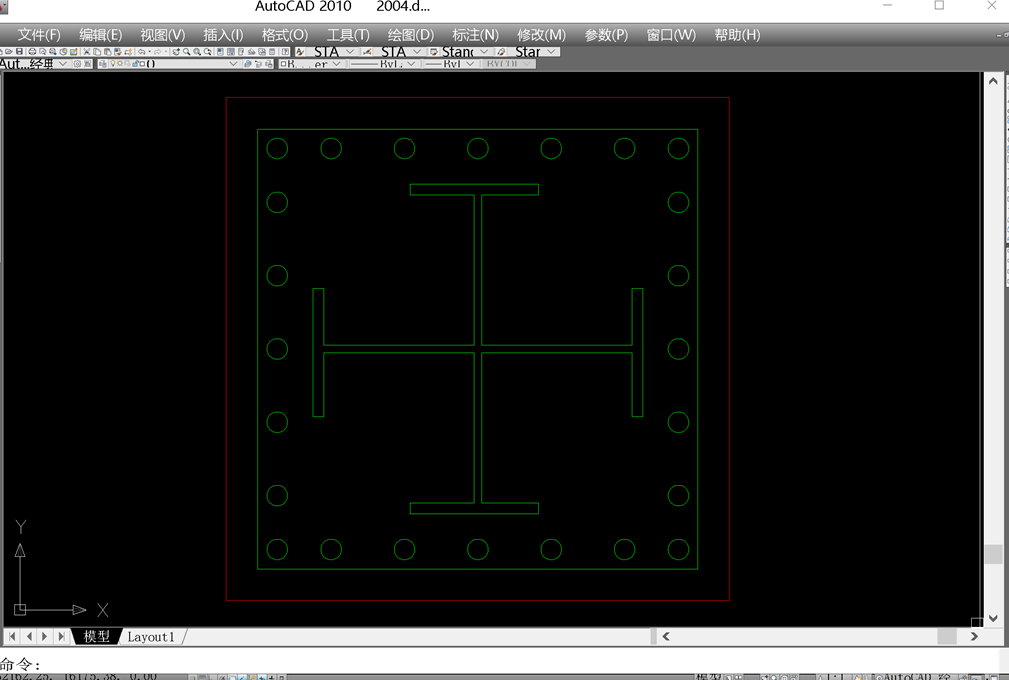

在CAD中用多段线Pline绘制柱子边线（多段线需闭合），用Circle绘制圆代表钢筋，其中圆的直径代表钢筋的直径。绘制单位为N-mm。
绘制以下图形：
（1）多段线绘制外包钢的外围截面，
（2）由于要考虑核心混凝土和外包钢混凝土的材料不同，需要用多段线再绘制核心混凝土的边缘线，
（3）钢筋用Circle绘制，圆的直径就是钢筋的直径
（4）内部型钢用多段线一笔连成。
- 加载插件（Load the CADtoXTRACT .dll）

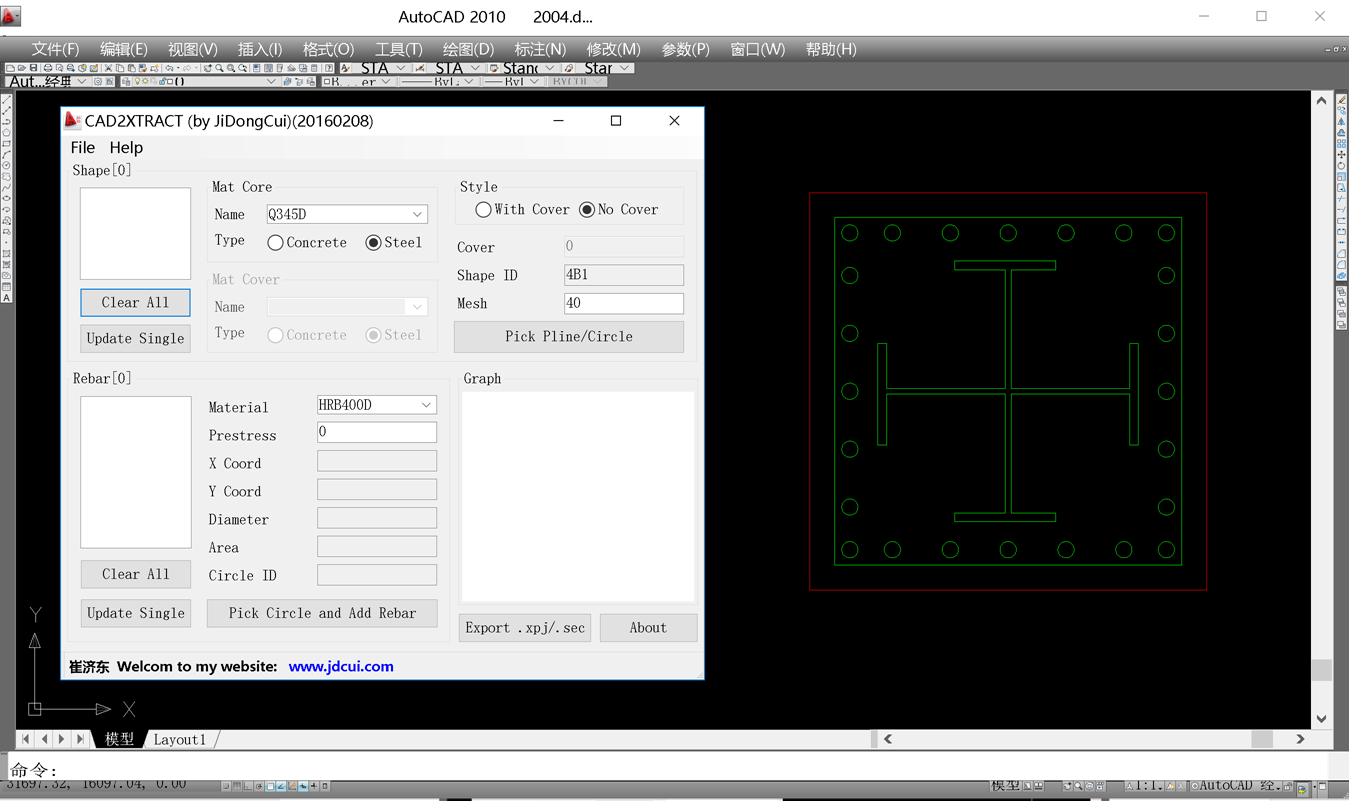

输入命令【Netload】，导入插件（.dll文件），输入命令【CX】弹出插件界面：
- 利用CAD to XTRACT插件建模（Build Model by CADtoXTRACT）
从外到里，先建立最外围的材料，然后逐步往内层建立嵌套的材料，以下，具体介绍。
（1）外包钢板（Q345）和细石外包混凝土（C60）
设置Shape参数：
（1）核心材料类型 Mat Core Type : Concrete ，为混凝土
（2）核心材料 Mat Core： C60D， D表示材料取设计值
（3）截面 Style ： With Cover带保护层 ，保护层厚度Cover填16，为钢板厚度。
（4）保护层材料类型 Mat Cover Type : Steel ，为钢材
（5）保护层材料 Mat Cover： Q345D， D表示材料取设计值

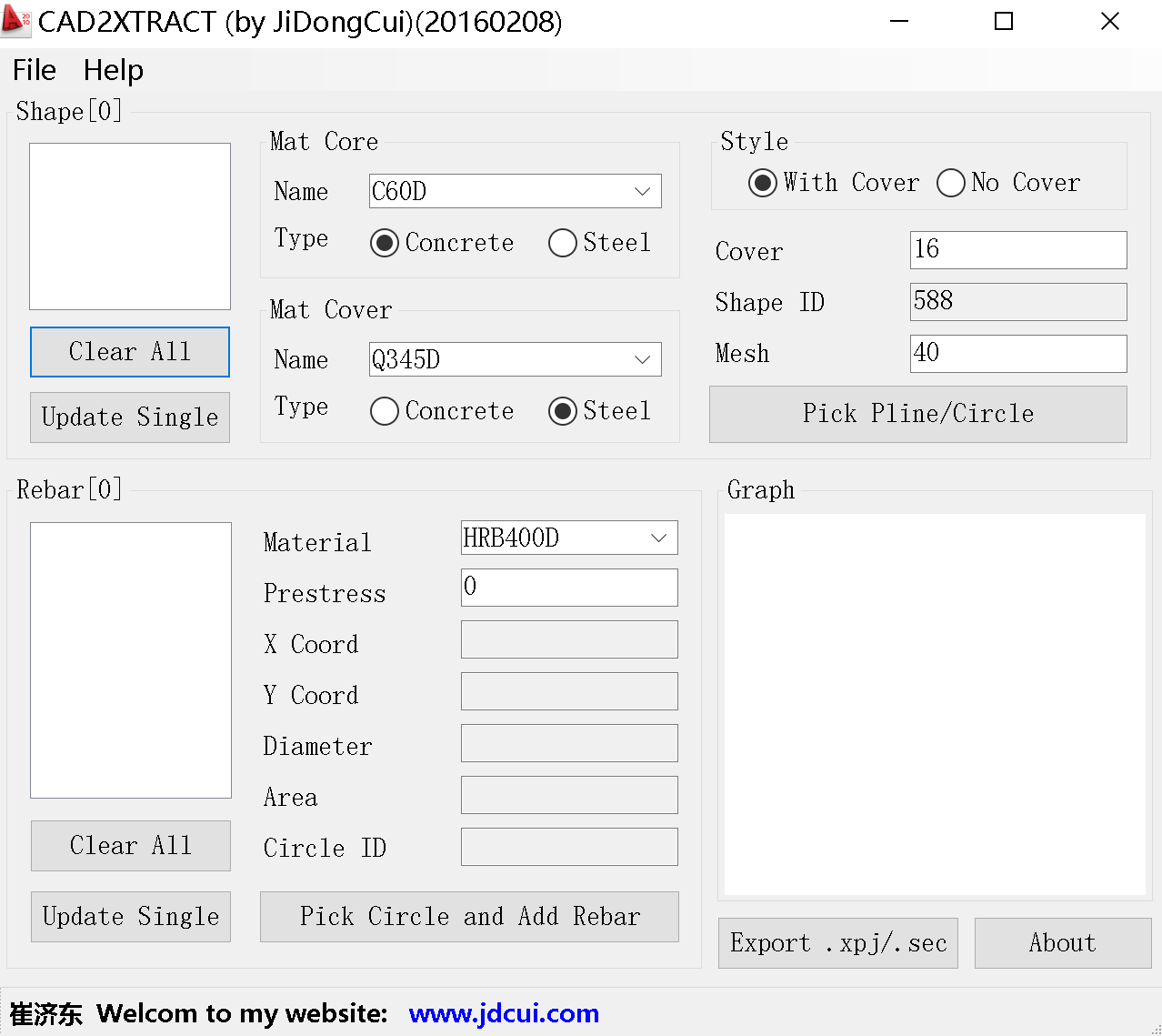

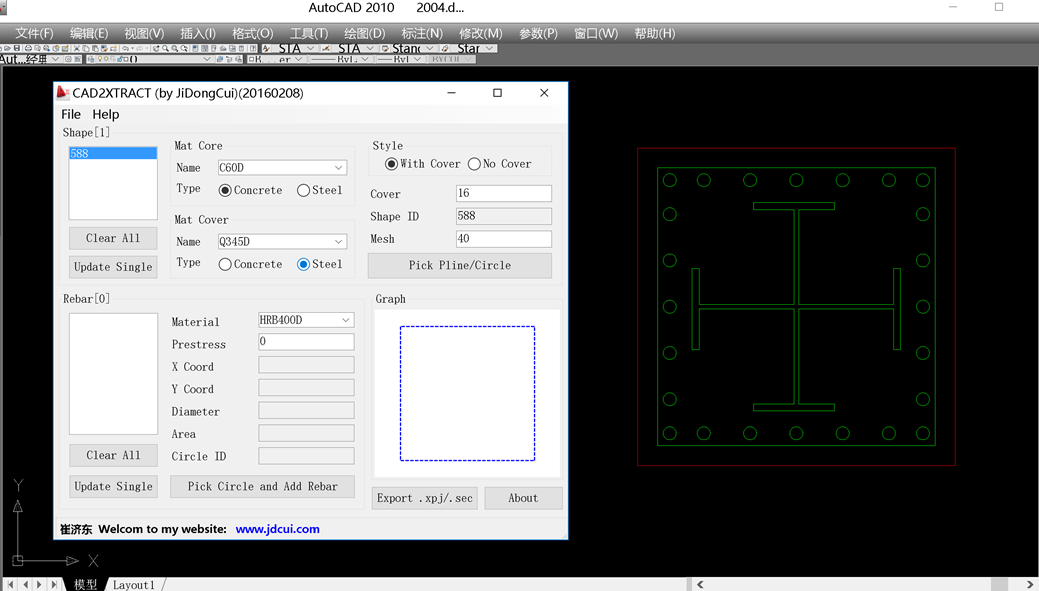

属性的设置如下图所示：
设置以上Shape的属性之后， 点击按钮【Pick Pline/Circle 】，在CAD界面选择绘制好的截面矩形外框，即可创建截面需要的Shape，效果如下图所示。
（2）核心混凝土建立（C60-1）
（1）截面 Style ：No Cover不带保护层。
（2）核心材料类型 Mat Core Type : Concrete ，为混凝土
（3）核心材料 Mat Core： C60-1。其中C60-1名字需要自输入，等导入XTRACT再修改材料属性。

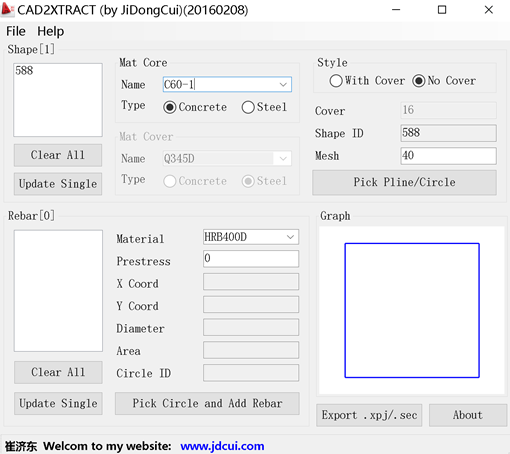

属性的设置如下图所示：

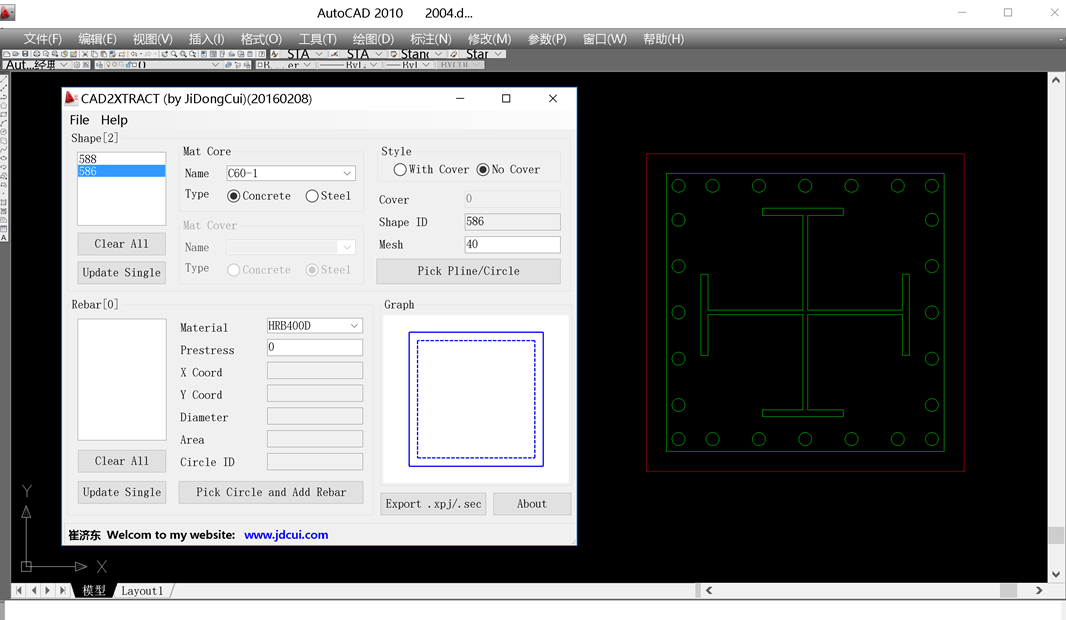

设置以上Shape的属性之后， 点击按钮【Pick Pline/Circle 】，在CAD界面选择绘制好的核心区矩形外框，即可创建截面需要的Shape，效果如下图所示。
（3）型钢的建立（Q345）
（1）截面 Style ：No Cover不带保护层。
（2）核心材料类型 Mat Core Type : Steel ，为钢材。
（3）核心材料 Mat Core： Q345D， D表示材料取设计值。

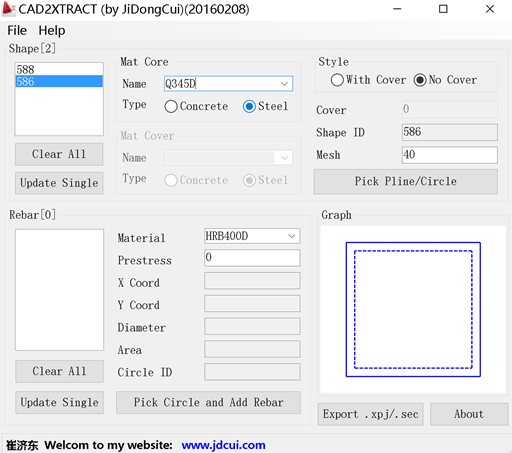

属性的设置如下图所示：

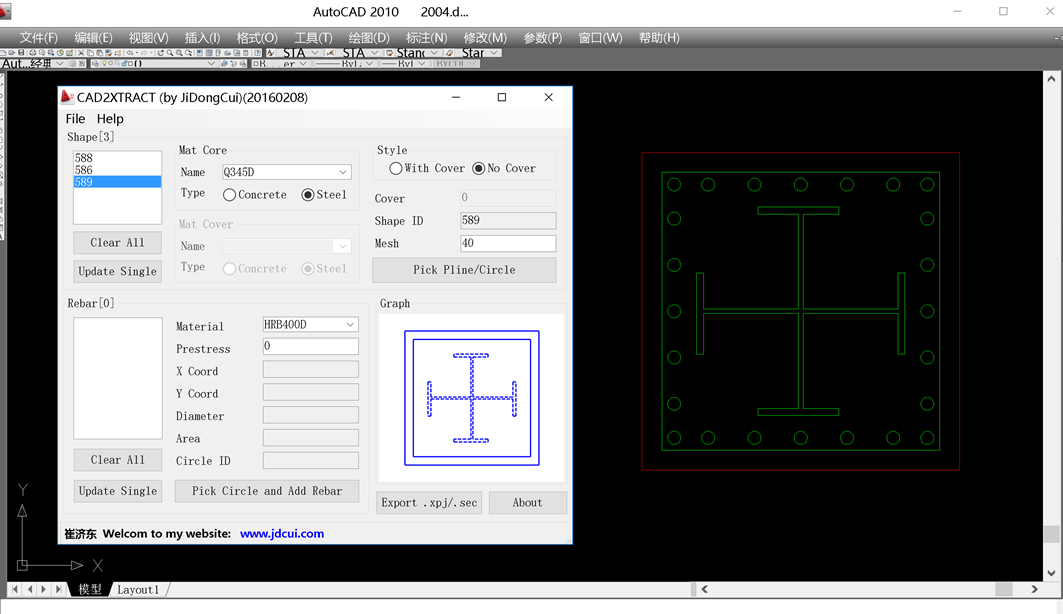

设置以上Shape的属性之后， 点击按钮【Pick Pline/Circle 】，在CAD界面选择绘制好的型钢多段线外框，即可创建截面需要的Shape，效果如下图所示。
（4）钢筋的建立（HRB400）
（1） 钢筋材料： HRB400D， D表示设计值；
（2） 预应力 Prestress ：0

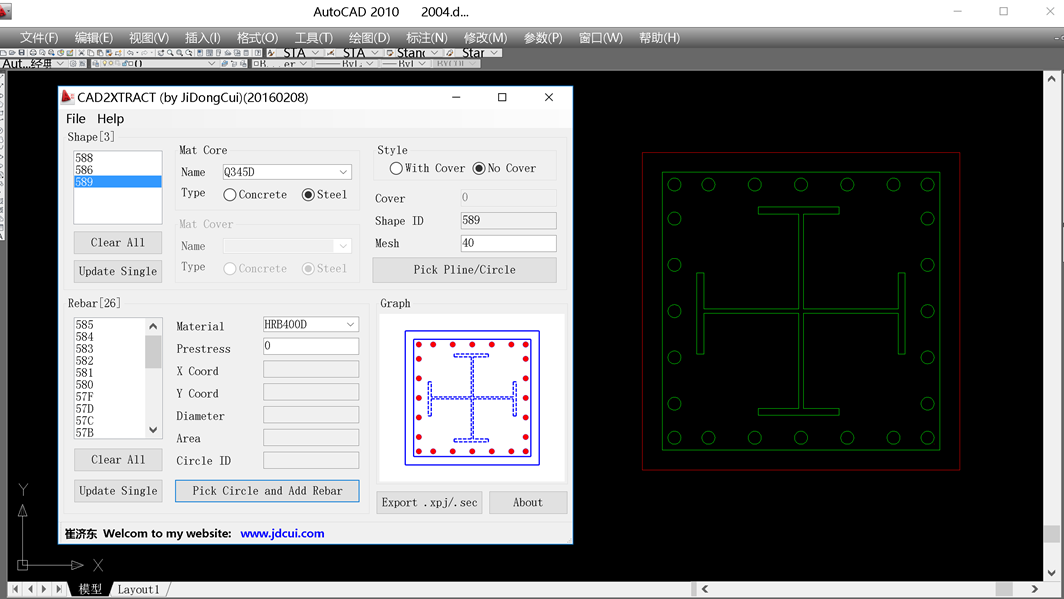

设置好钢筋（Rebar）的材料和预应力属性，点击按钮【Pick Circle and Add Rebar】后，在CAD界面选择绘制好的圆，即可创建钢筋（可以多选），如下图。
（5）导出XTRACT模型文件
点击按钮【Export .xpj / .sec 】导出XTRACT模型文件，本例导出.xpj项目文件
（6）打开XTRACT模型文件

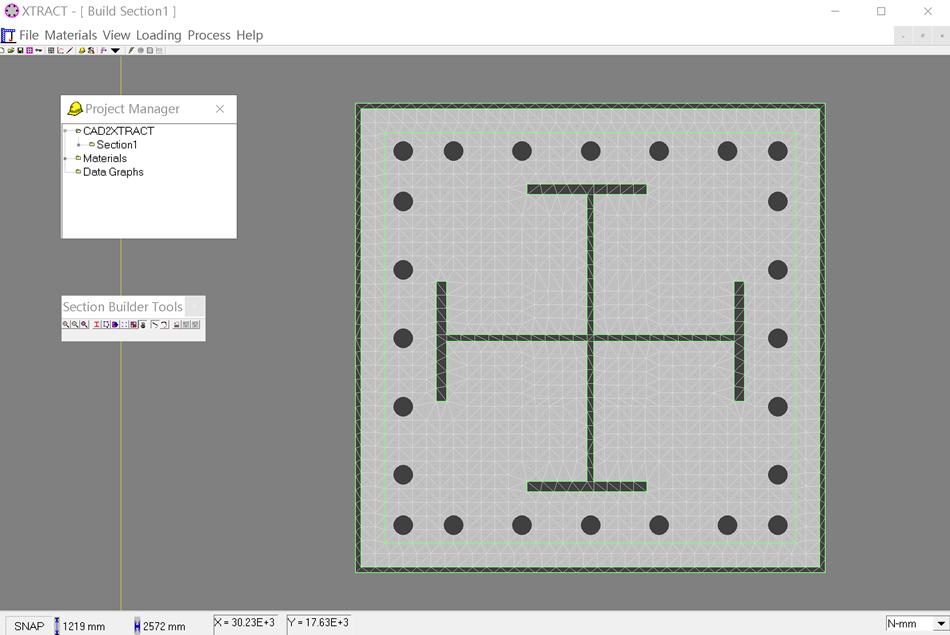

打开XTRACT，打开导出的.xpj文件，显示创建的截面如下
可以在图形中，按鼠标右键，查看制定部分的材料是否正确。
（7）检查材料，定义工况并分析
修改C60-1材料的属性；检查其他材料属，补充工况定义后即可进行XTRACT分析。
小结（Conclusions）
利用CadtoXTRACT插件进行复杂嵌套截面建模其实很简单，只需要从外到里将Shape逐层定义即可。
