[结构设计] 采用ABAQUS进行转换层实体有限元分析流程分享

来自小伙伴 吴金诚 的分享，采用ABAQUS进行转换层实体有限元分析流程分享

实干、实践、积累、思考、创新。

01 工程背景

转换层梁与上部墙体存在偏心，上部结构竖向转换层及水平向荷载通过转换梁进行传递，转换梁受力较受力复杂。《深圳市高层建筑混凝土结构技术规程》对此也有相关的规范条文，要求对采用梁式或板式转换时，应该进行实体有限元分析。需要对转换层进行实体有限元分析以确定其应力分布规律，找到结构薄弱部位，并采取相应的加强措施。

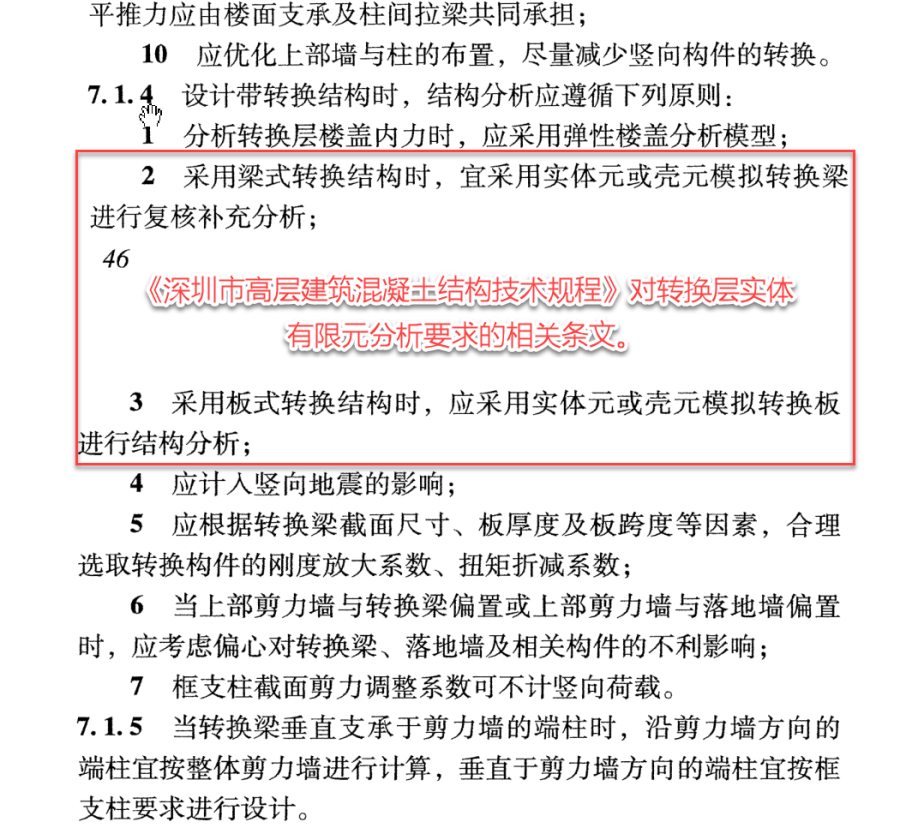

图1.1 规范中关于转换层实体有限元分析条文

目前，常用结构分析软件盈建科可以将局部采用实体单元进行分析，但仍可能存在以下几点问题：①模型中仅将混凝土采用实体单元分析，不能考虑分析转换层中的钢筋、钢骨等构件应力状态。②盈建科建模时，被转换墙肢与转换梁的偏心主要通过刚性杆连接，与实际受力转态有偏差。③盈建科分析主要为弹性分析，单元类型选择较少，无法看到受力状态下，转换层的损伤情况或钢筋钢骨的屈服状态。ABAQUS是工程中常用的大型通用有限元软件，非线性分析功能强大，可选择的单元类型多。因此，小编尝试用ABAQUS进行转换层的实体有限元分析。

02 CAD建立三维几何模型

首先，在CAD中建立转换层的三维几何模型，包括混凝土构件、钢筋、钢骨构件。分析模型转换层相关梁墙柱构件截面尺寸、位置按初设图纸实际建模，以考虑上部剪力墙偏置对转换梁的不利影响。
