[振控][软件] OSA倍频程分析软件 案例1:振动加速度 1/3倍频程分析 [OSA octave band analysis software case 1: Vibration acceleration 1/3 octave band analysis]

实干、实践、积累、思考、创新。


最近,小伙伴找我们编制了倍频程分析软件OSA,[振动控制][编程] OSA: Octave Spectra Analysis Program [倍频程谱分析软件]OSA是一个倍频程分析软件。倍频程分析在噪声测量(表示声压和声功率谱)以及楼盖振动测试中非常常见。软件支持1倍、1/2倍及1/3倍频程的频谱分析。软件支持有效值和最大值统计,支持声压级计算等。分析数据结果可保存为.txt文本文件、.csv文本文件、Excel和word文件。

如前面所述,倍频程分析有很多用处,比如在住宅建筑室内振动分析及评估的时候,就经常需要进行1/3倍频程铅垂向振动加速度级进行评估。下面我们用OSA做个简单例子,供大家参考。

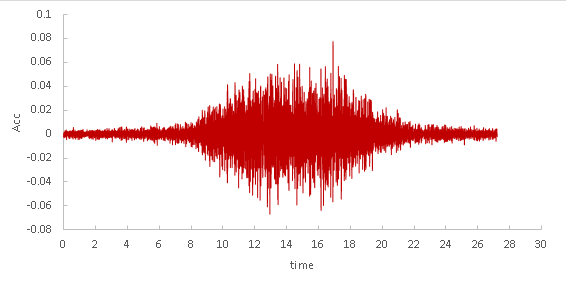

下图是一个实测的住宅楼盖竖向振动加速度时程。

将其导入OSA软件,并导入规范要求的1/3倍频程中心频率:1,1.25,1.6,2,2.5,3.15,4,5,6.3,8,10,12.5,16,20,25,31.5,40,50,63,80

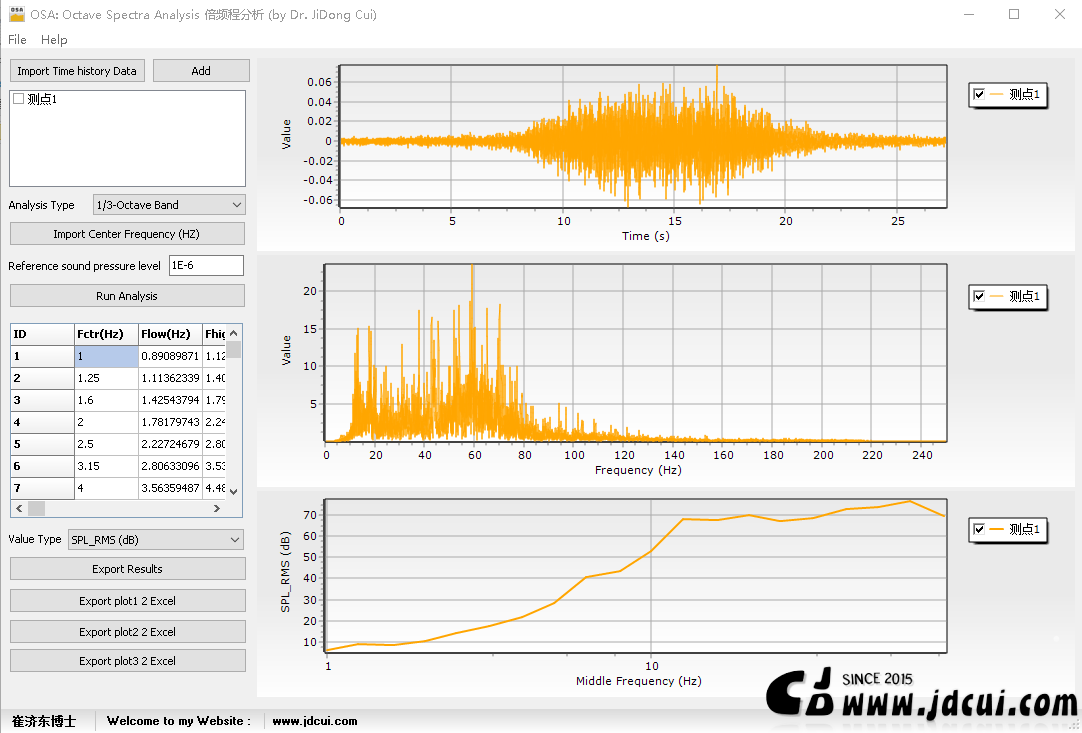

接着设置参考声压级1E-6,并进行分析,结果如下图所示:

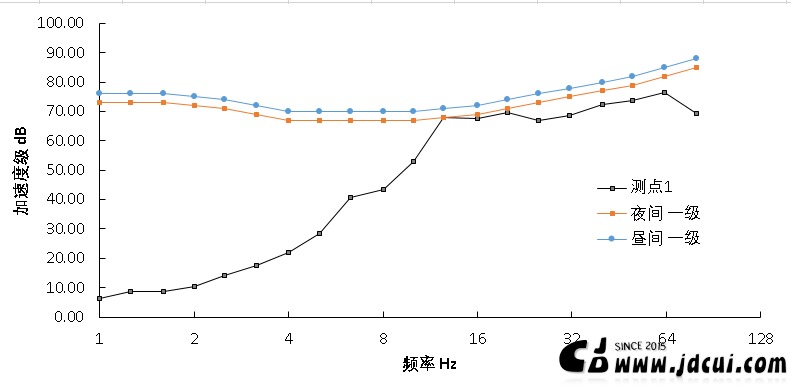

软件可计算出曲线的频谱特性及1/3倍程振动加速度级(转为dB格式),检查无误,将结果导出,并与规范限值对比:

由图可见,该点的1/3倍频程振动加速度级能满足规范限值要求。
