有网友问如何利用XTRACT的分析结果制作PMM 3D屈服面，问能否做个小教程。
这里结合XTRACT、本站开发的CAD to XTRACT插件还有Origin软件做个简单的案例。希望对有这方面需要的人有用。
- 主要步骤（Main Steps）:
（1）在CAD绘制好需要分析的截面
（2）利用CAD to XTRACT插件在CAD图形转换为XTRACT模型
（3）导入XTRACT模型，沿不同加载方向创建多个PM分析工况，并进行分析
（4）保存多个PM分析工况Mxx，Myy，N的分析结果，变为一列
（5）将数据导入Origion，利用Origion制作 3D PMM屈服面
- 例子（Examples）：

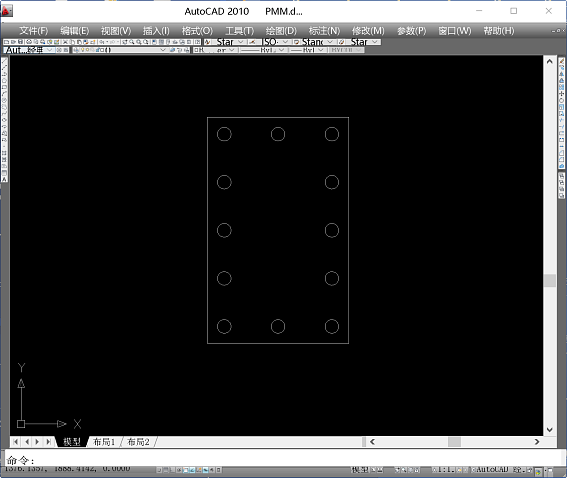

（1）在CAD绘制截面
如图 一个500X800的矩形截面，绘制好钢筋。

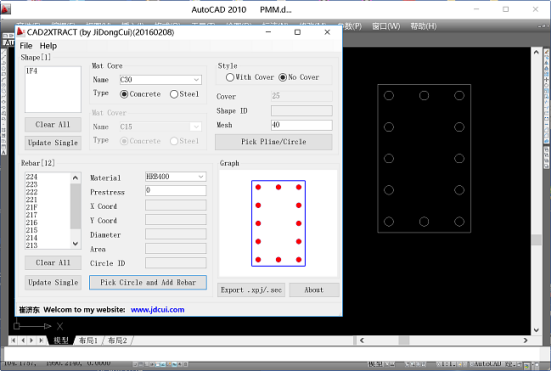

（2）利用CAD to XTRACT插件将CAD图形转换为XTRACT模型，导出
（3）导入XTRACT模型，沿不同加载方向创建多个PM分析工况，并进行分析
导入模型
分别按加载角度0，30，60，90，120，150度定义PM分析工况 PM0，PM30，PM60，PM90，PM120，PM150，
且工况选择 Full Diagram，这样就不需要绕360度定义工况。
（4）保存多个PM分析工况Mxx，Myy，N的分析结果，并在EXCEL中变为一列

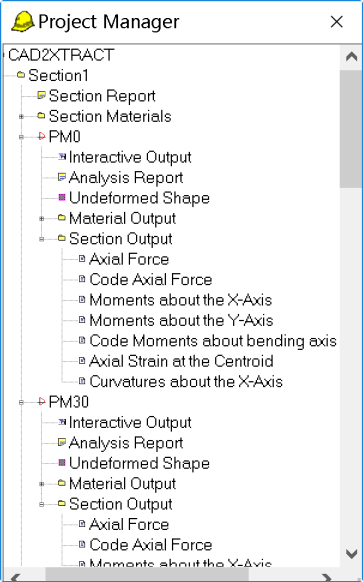

在Project Manager中选择各个工况的计算结果并且输出
（5）将数据导入Origion，利用Origion制作 3D PMM屈服面
将数据复制进Origion，并设置轴力列的属性为Z

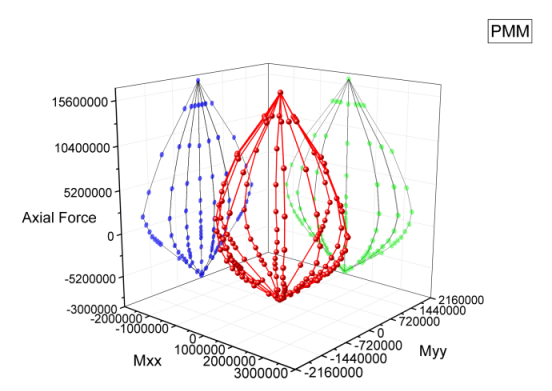

选择Mxx,Myy,N三列数据，并且通过Plot->3D Symbol/Bar/Vector->3D Trajectory 绘制三维迹线图，并通过设置相关属性，完成3D PMM 图的绘制
- 小结（Conclusions）：
可以看到，Origion中作图，还是十分方便的，调整好一次之后格式也可以反复使用。
但是，Origin中做的这个图不怎么好看，如果有更好的方法，希望网友告诉我。
- 相关话题（Related Topics）：
[02] XTRACT PMM 3D屈服面的绘制（Origin版）
[03] XTRACT PMM 3D屈服面的绘制(MATLAB版)
[05] CADtoXTRACT应用问题之-XTRACT数据的精度
[06] [学习笔记][备忘][编程] 网格剖分笔记备忘 (与XTRACT对比)
[07] Sectional Modeling and Analysis Example of CAD to XTRACT Program [CAD to XTRACT 插件开洞截面建模与分析实例
[08] CAD2XTRACTv1.2插件增加带圆弧截面建模功
[09] CADtoXTRACT插件应用问题之-XTRACT数据的精度
（ PS.下次，用MATLAB做一个更加简便的。）
