[软件][地震工程] GMS_DESIGN选波软件——多频段选波案例 (Selection of earthquake ground motion using GMS_DESIGN)

实干、实践、积累、思考、创新。

---

GMS_DESIGN是从最初的GMS选波系统（ [地震波][软件]GMS: Ground Motion Selection System [强震记录选取系统] ）精简后的一个简便的更加符合工程师习惯的基于目标谱匹配法的天然地震波选波工具。GMS_DESIGN软件链接：[软件][地震波][抗震] GMS_DESIGN: Ground Motion Selection Program for Practicing Engineers [地震波选波工具 工程师版]

GMS_DESIGN 提供了两种目标谱匹配方案：离散周期点匹配法及周期范围匹配法，两种算法均可自定义多种具体参数，比如 离散周期的数量，特定周期点的误差百分比限值，特定周期点的误差权重等，以实现更加灵活更加通用的自定义选波功能。

采用GMS_DESIGN可以实现各种形状反应谱地震波检索，也能非常简便实现常说的双频段选波、多频段选波等。以下我们从几个例子体验一下GMS_DESIGN。

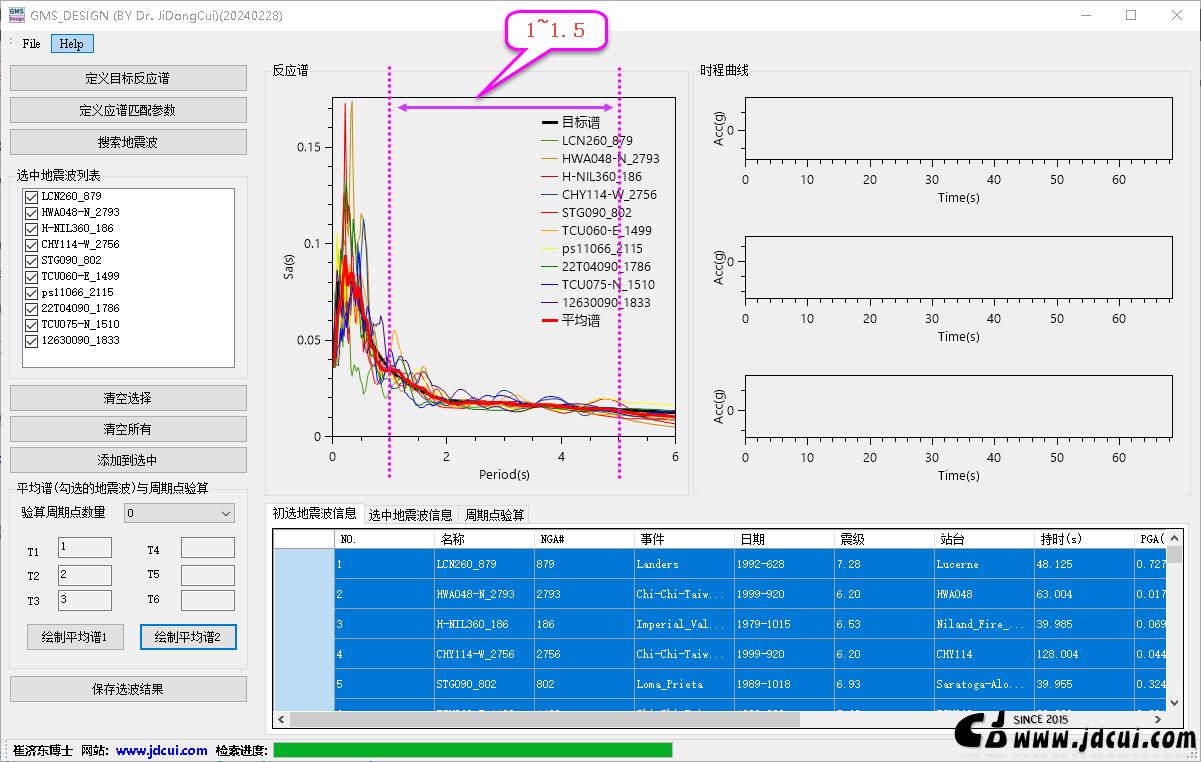

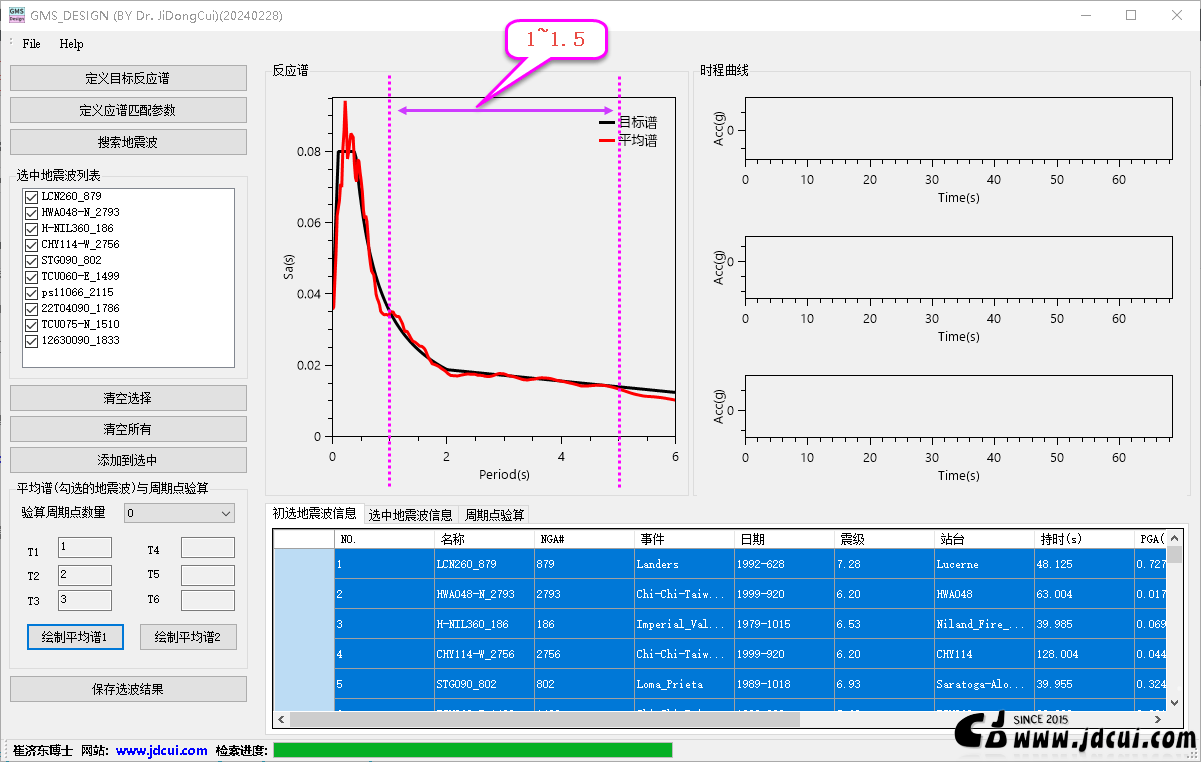

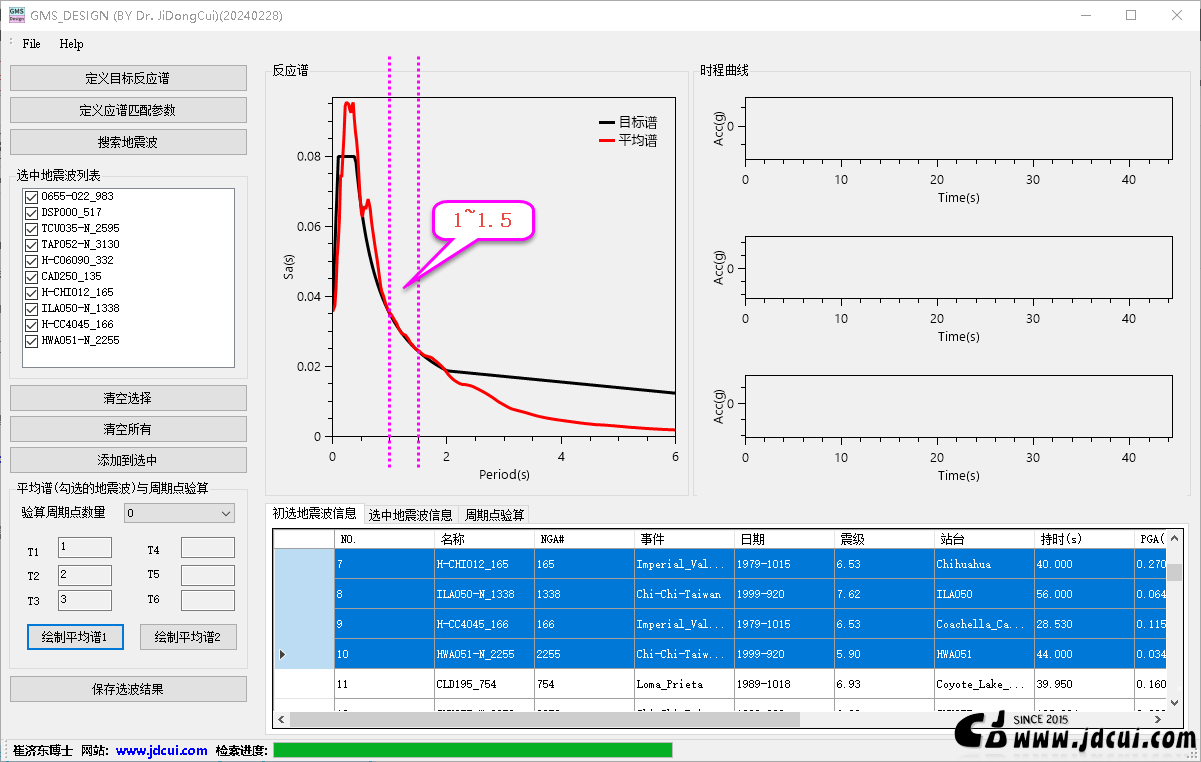

选波控制频段 [1s~1.5s]

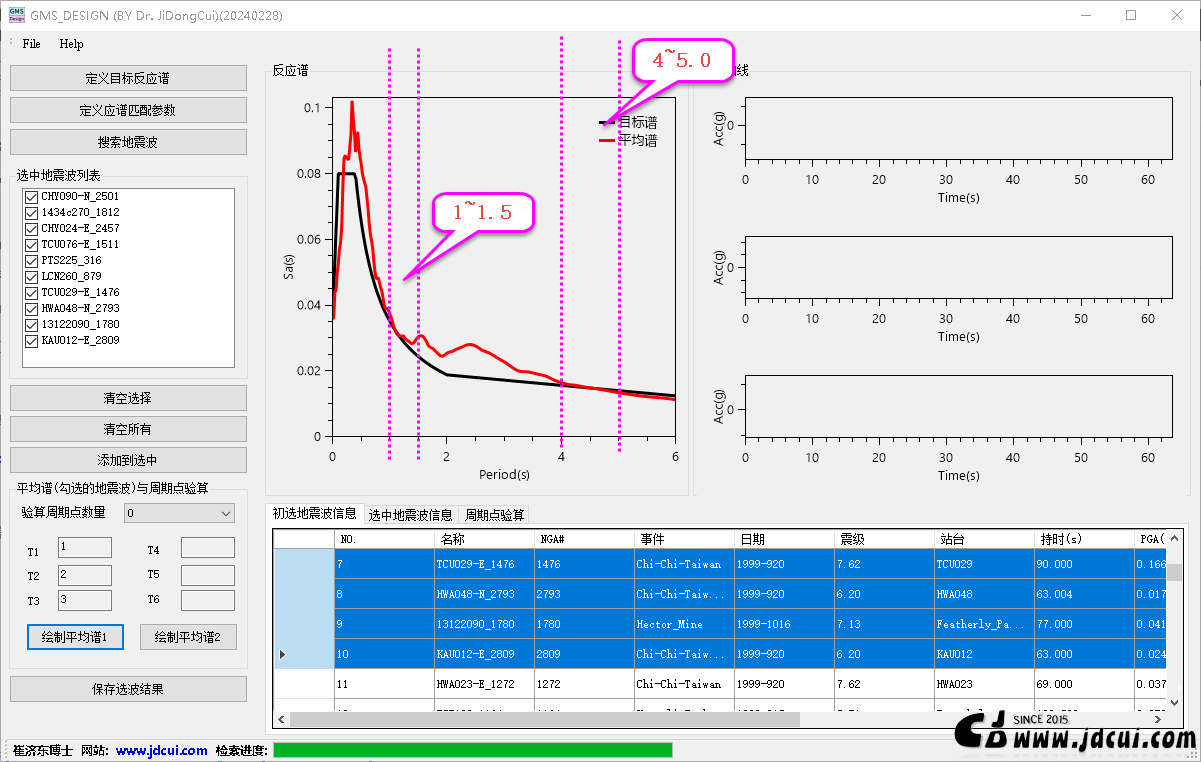

选波控制频段 [4s~5.0s]

选波控制频段 [1s~5.0s]

如上述几个图可以看到，GMS_DESIGN允许我们通过自定义的方式，控制选波时候反应谱匹配的周期范围，反应谱误差权重等等。通过这些自定义参数设置，可以非常方便的实现各种形状反应谱地震波的检索。
