[动力学][软件] NMDOF算例6 —— 设置金属阻尼器结构动力时程分析 [Dynamic time history analysis of structures with metal dampers]

Posted on by

实干、实践、积累、思考、创新。

最近更新了NMDOF软件 ( [软件][编程] NMDOF v2024: A Tool for Nonlinear Dynamic Time History Analysis of Shear-Type MDOF System (多自由度剪切层模型系统动力非线性时程分析工具 v2024) ) ，在网友建议下，新版软件支持设置金属阻尼器。以下做一个布置金属阻尼器的减振结构动力时成分析。

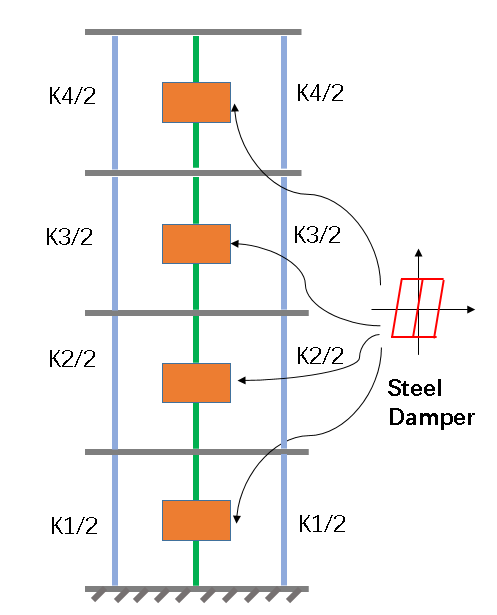

算例模型

各层结构参数：

K1 = 30000000；K2 = 30000000；K3 = 30000000；K4 = 30000000

M1 = 150000；M2 = 150000；M3 = 150000；M4 = 100000

各层均设置金属阻尼器，金属阻尼器采用最简单的理想弹塑性本构，参数均为：

K0 5000000 FY 40000

阻尼模型

阻尼采用 模态阻尼 模型，各振型阻尼比取为5%

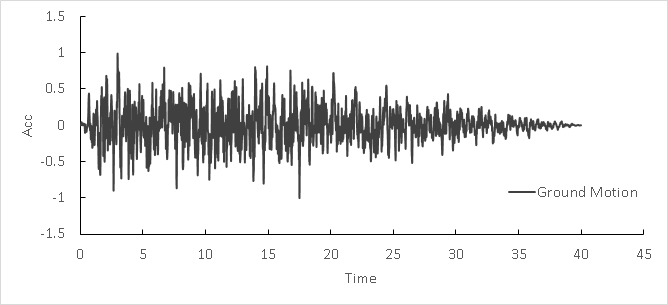

地震波输入

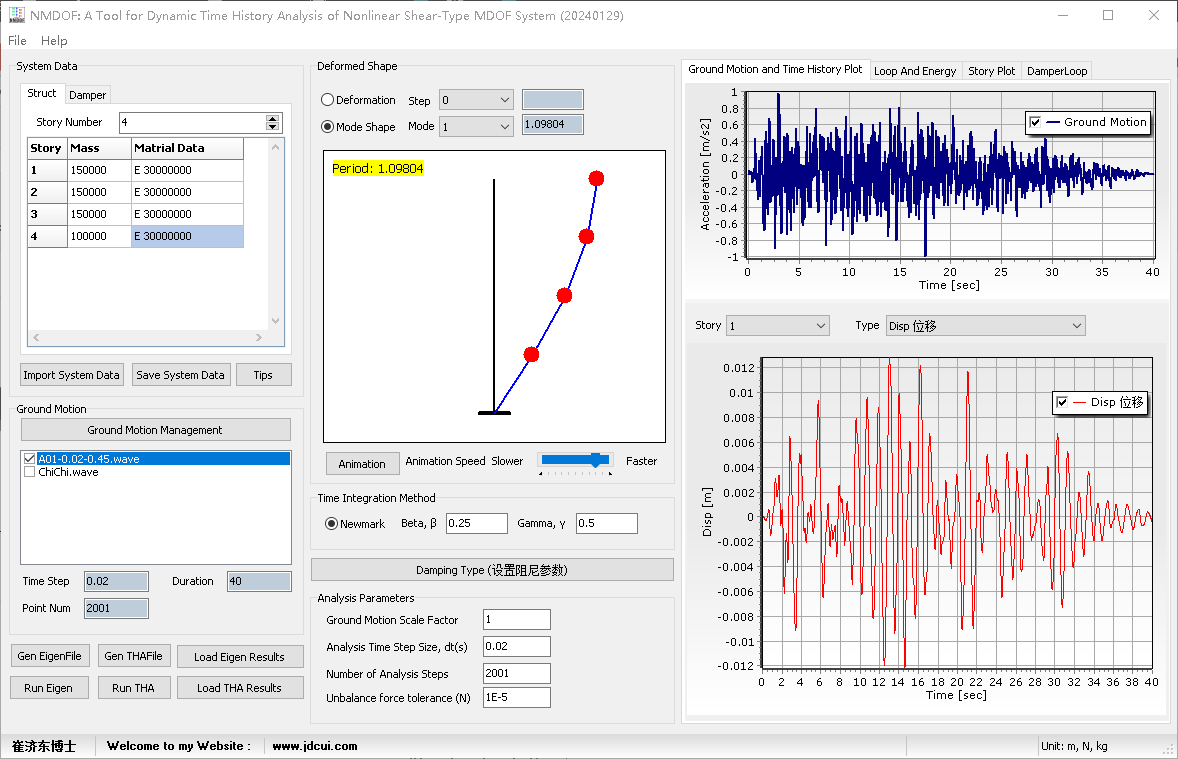

NMDOF分析

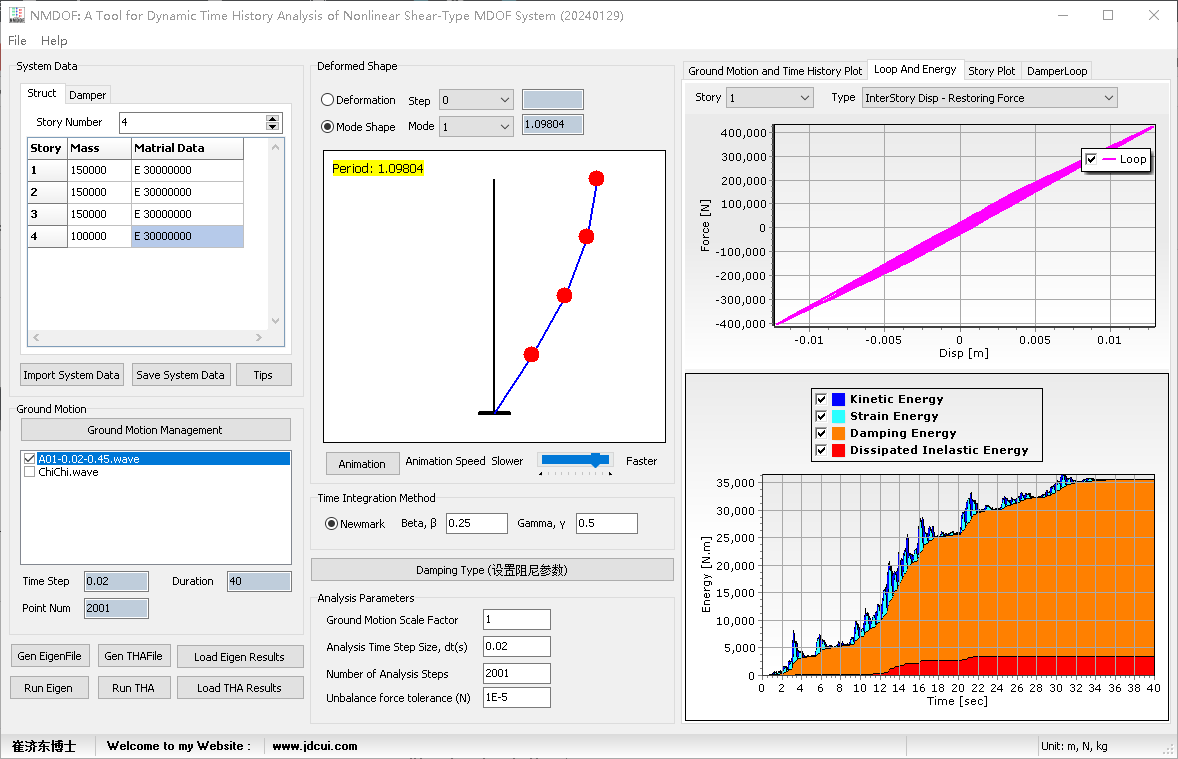

下图为楼层总的恢复力曲线及能量耗能图

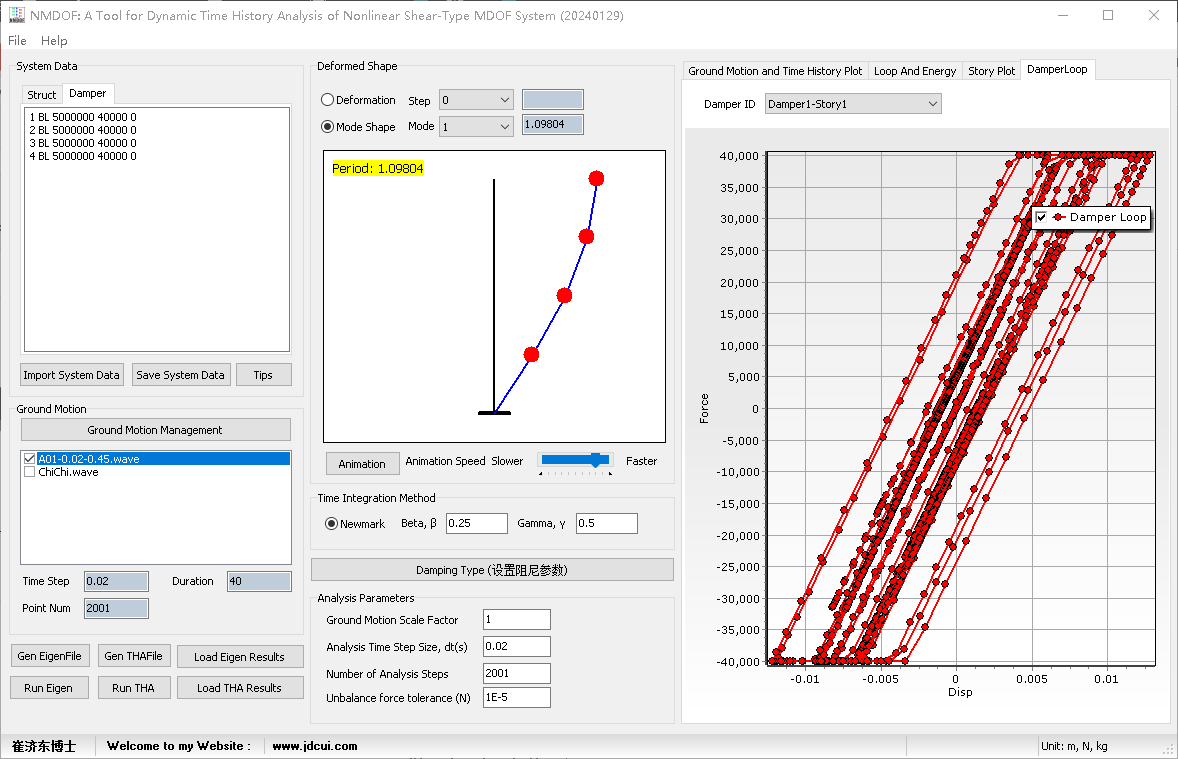

下图为阻尼器参数输入及各阻尼器的滞回曲线
