[软件][振控] FOUR_TRAN 案例5: 风振响应频谱分析 (FOUR_TRAN Ex5: Wind induced vibration response spectrum analysis)

实干、实践、积累、思考、创新。

---

这几天更新了FOUR_TRAN （  [数学][地震动][软件] FOUR_TRAN: Fourier Analysis Tool [傅里叶分析工具] ），顺便做个风振响应的频谱分析例子。

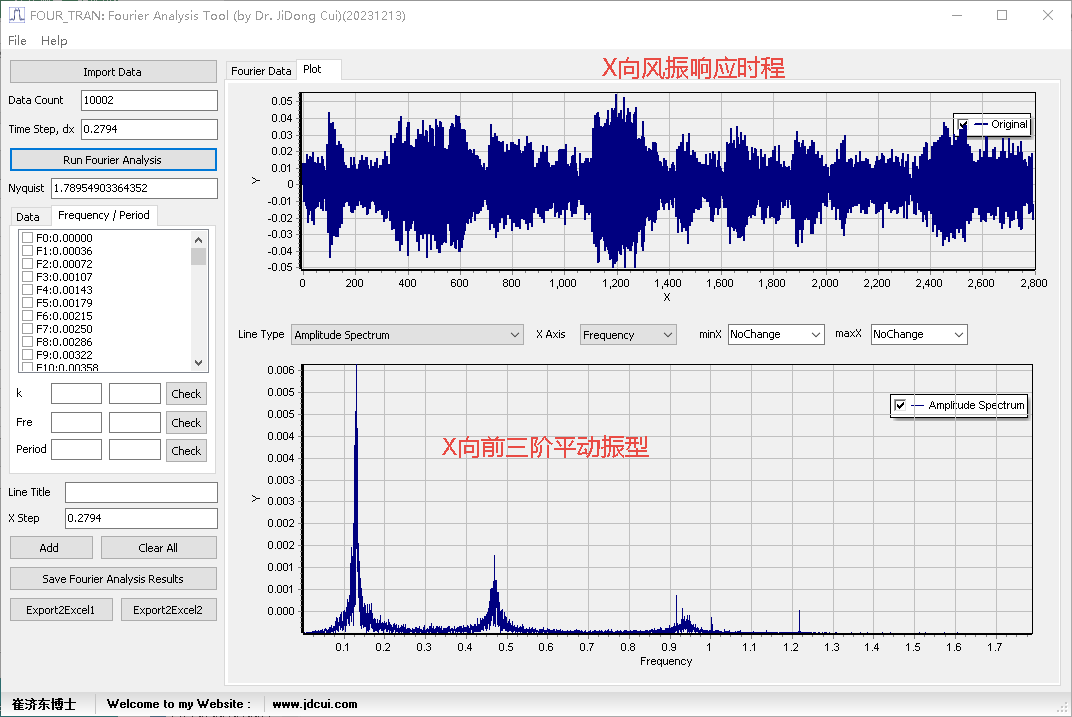

下图所示，为某超高层整体分析得到的结构的X向顶点风振加速度时程，将其导入FOUR_TRAN，点击Run Fourier Analysis，可在第二个图中看出频谱。

由频谱图可看出，X向风振响应主要受结构的X向平动振型控制，其中主要受X向一阶平动振型控制。

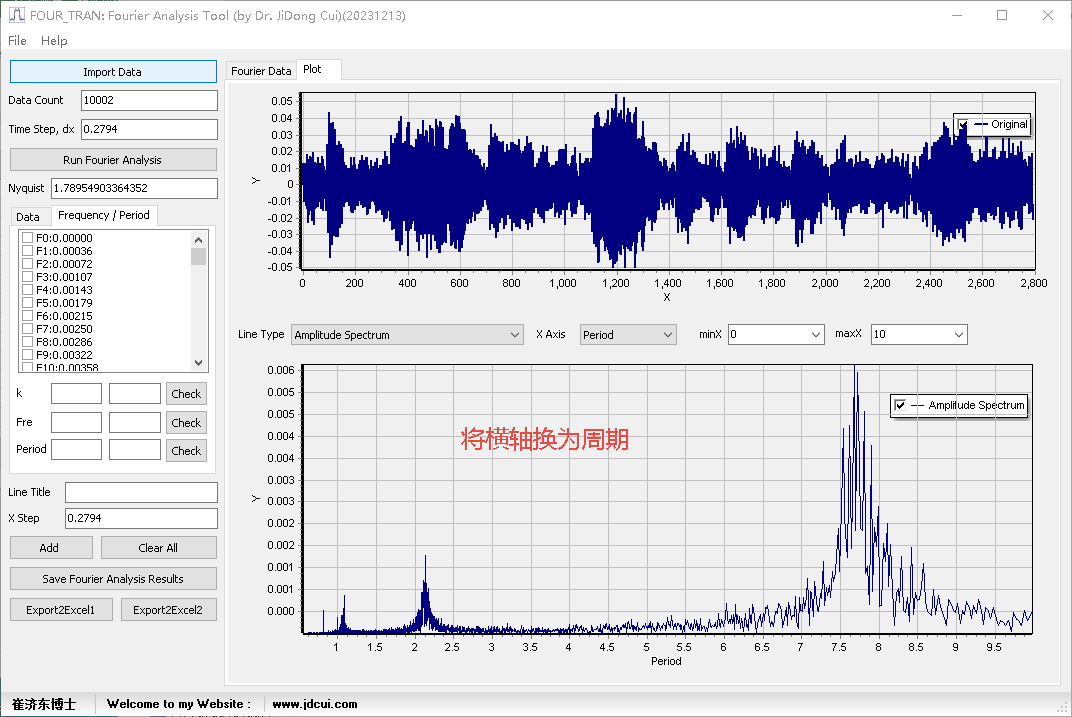

进一步可在FOUR_TRAN中将X轴换为周期的形式，可看到各阶控制振型的对应的周期。

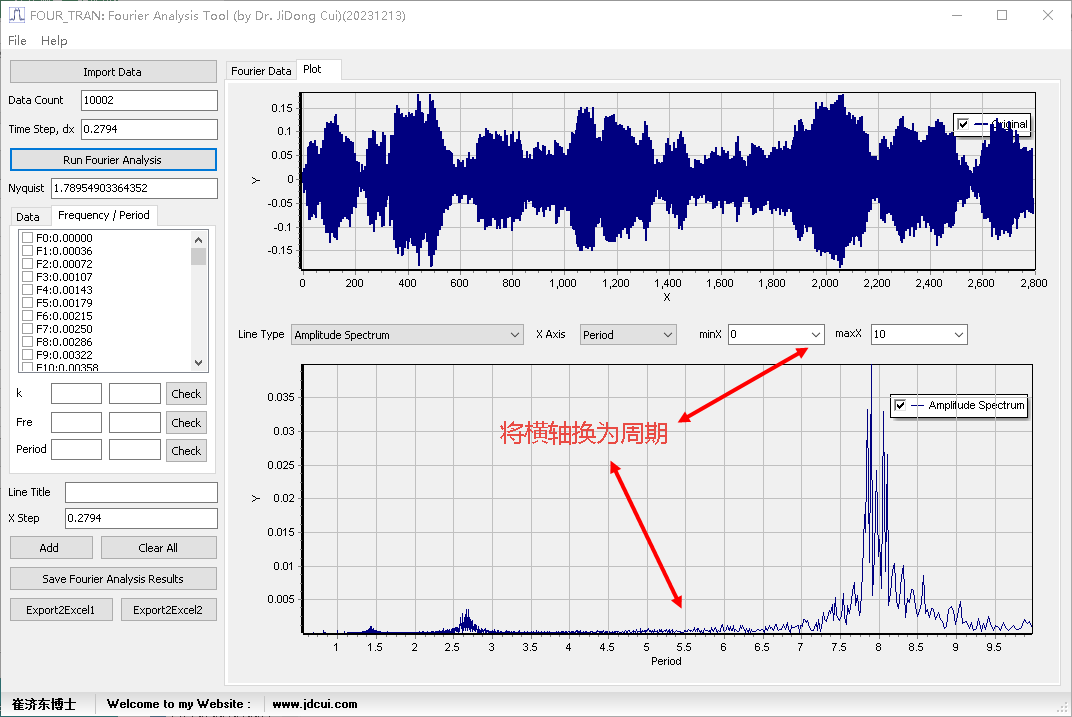

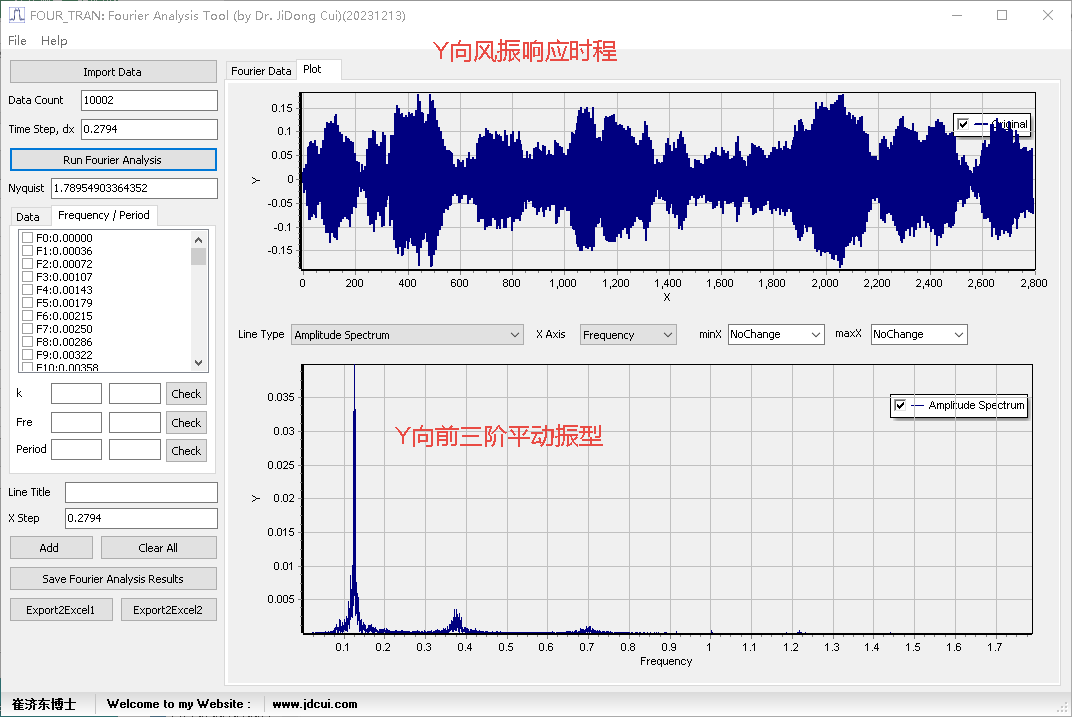

同理，将Y向风振响应时程导入FOUR_TRAN，也可看到Y向风振响应主要受结构的Y一阶平动振型控制。

PS. 一般情况，高耸结构或超高层结构，风振响应主要受一阶平动振型控制。

这也是风振响应与地震响应差别的一个地方。
