[软件][地震动] AEEG人工地震波合成 —— 案例3(拟合自定义反应谱)

实干、实践、积累、思考、创新。

---

使用AEEG（ [工具][软件][地震动] AEEG: A Program for Artificial Earthquake Accelerograms Generation [人工地震波合成软件]  ）做个基于自定义反应谱拟合人工波的例子。

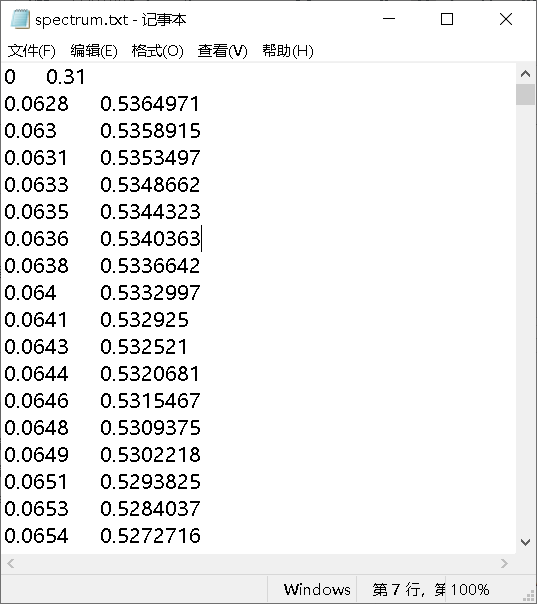

STEP 1: 准备自定义反应谱数据

将目标反应谱数据按两列的格式准备到文本文件中，第一列为周期，单位为s，第二列为谱加速度，单位为g，即一个重力加速度。

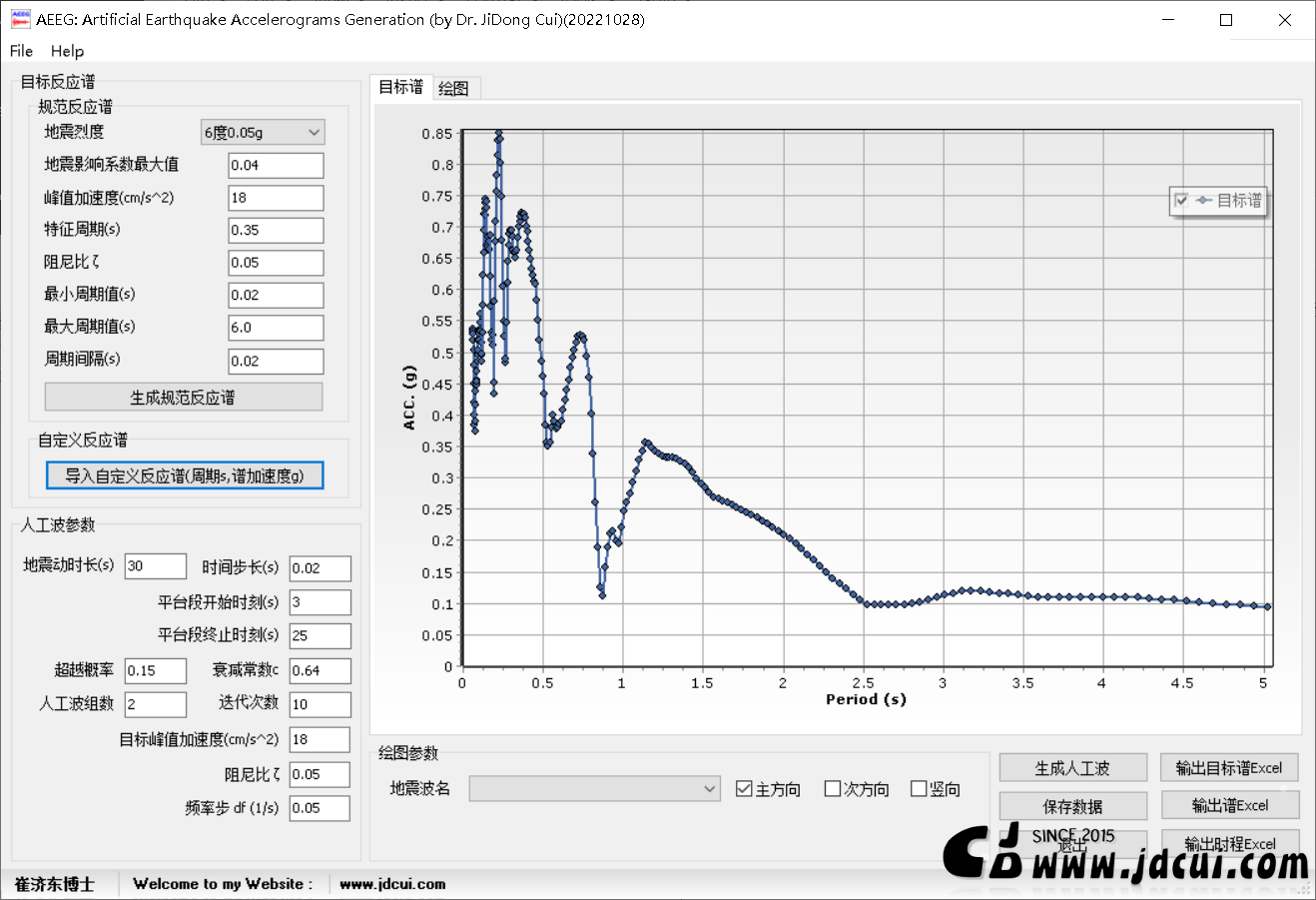

STEP 2: 导入自定义反应谱

点击 [导入自定义反应谱] 将反应谱数据导入，可以在 “目标谱” 选项卡看到导入的反应谱的形状，可检查数据是否导入正确。

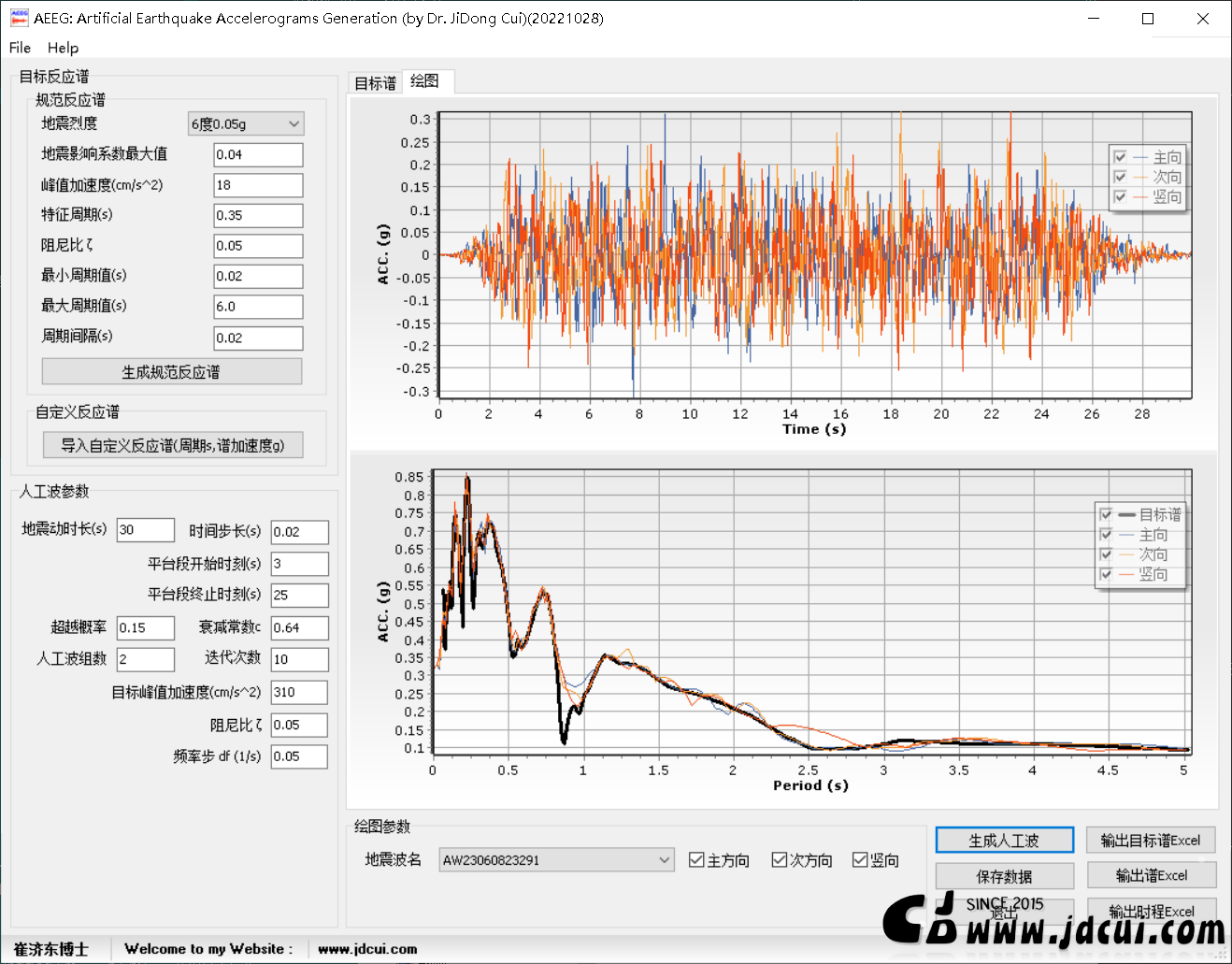

STEP 3: 设置人工波参数，生成人工波

设置人工波参数，点击“生成人工波”按钮，软件会根据设置的参数进行人工波拟合。拟合的人工波可以通过 人工波时程 绘图区及 人工波 反应谱 绘图区查看。

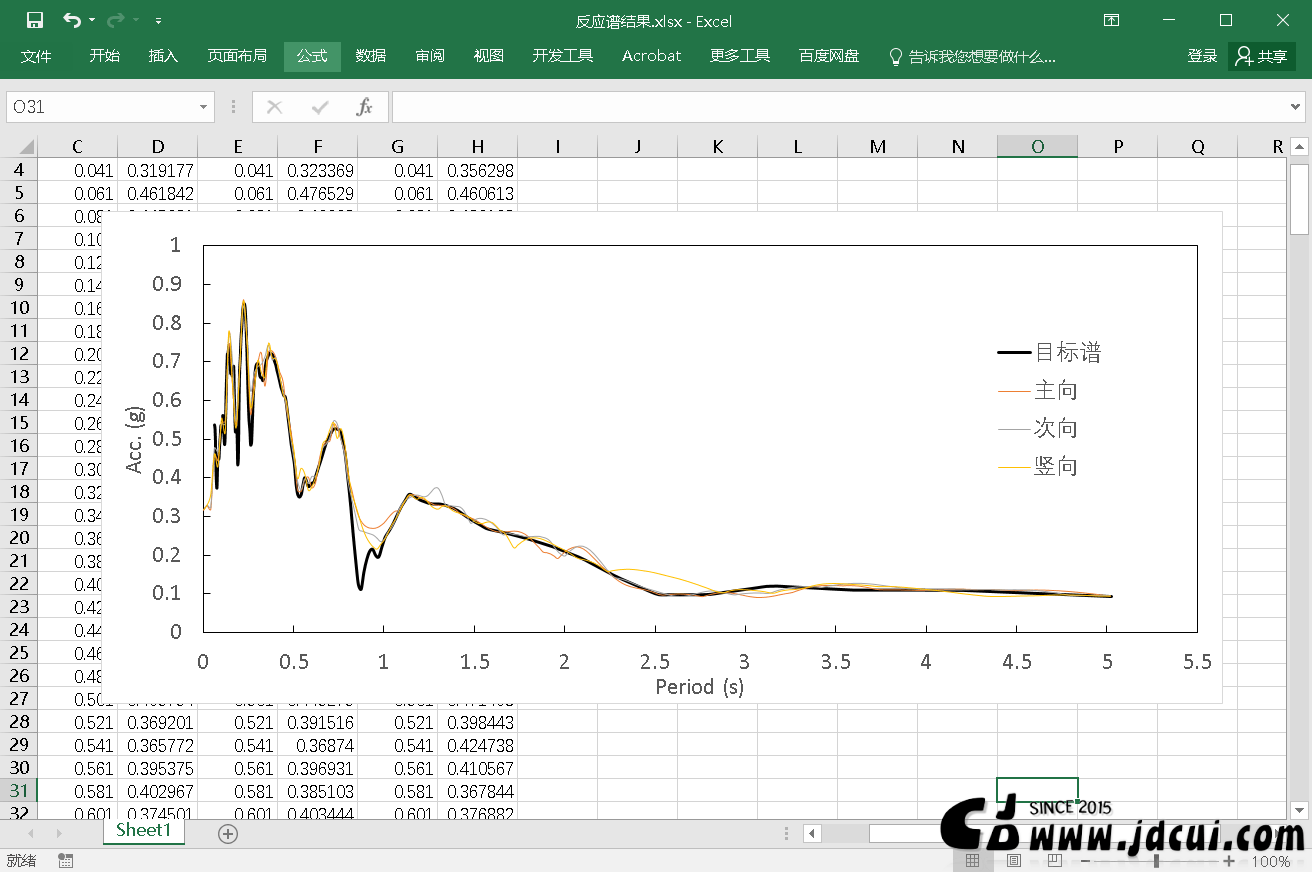

STEP 4: 保存数据结果

可将结果保存为文本文件，或者直接输出为EXCEL图表。

---
