[编程][案例] MPHI案例1: 圆形截面弯矩曲率分析 (MPHI vs XTRACT)

实干、实践、积累、思考、创新。

---

这几天应网友要求，给MPHI软件（ [软件][研究][编程] MPHI v1.0: Sectional Moment Curvature Analysis Program [截面弯矩曲率分析软件] ）增加了圆形截面和环形截面，下面采用MPHI进行一个圆形截面的弯矩曲率分析，介绍MPHI的使用过程，并将MPHI的分析结果与XTRACT软件的分析结果进行对比，验证MPHI分析的准确性。

【截面信息】

直径1000的圆形截面，配筋36根22。

【XTRACT软件分析】

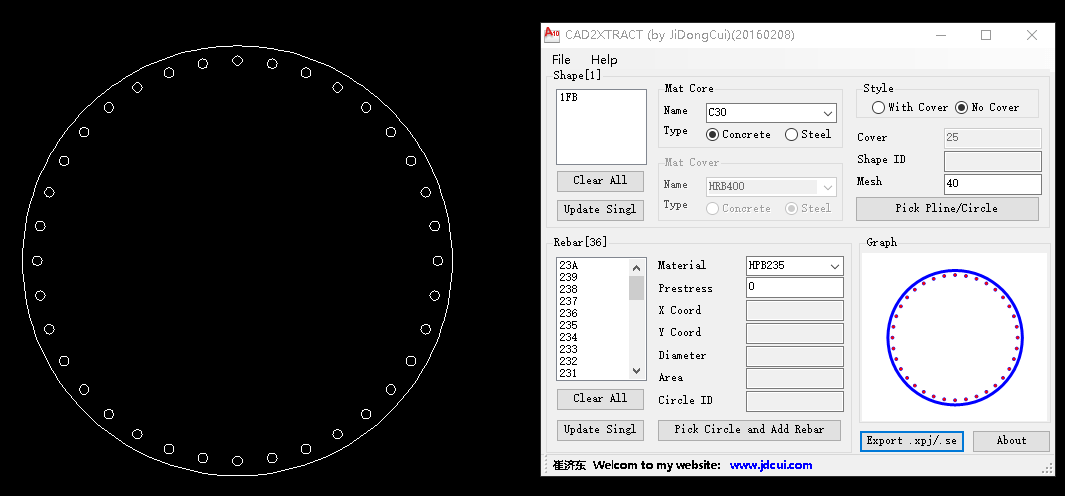

采用CAD2XTRACT插件在CAD中进行XTRACT建模

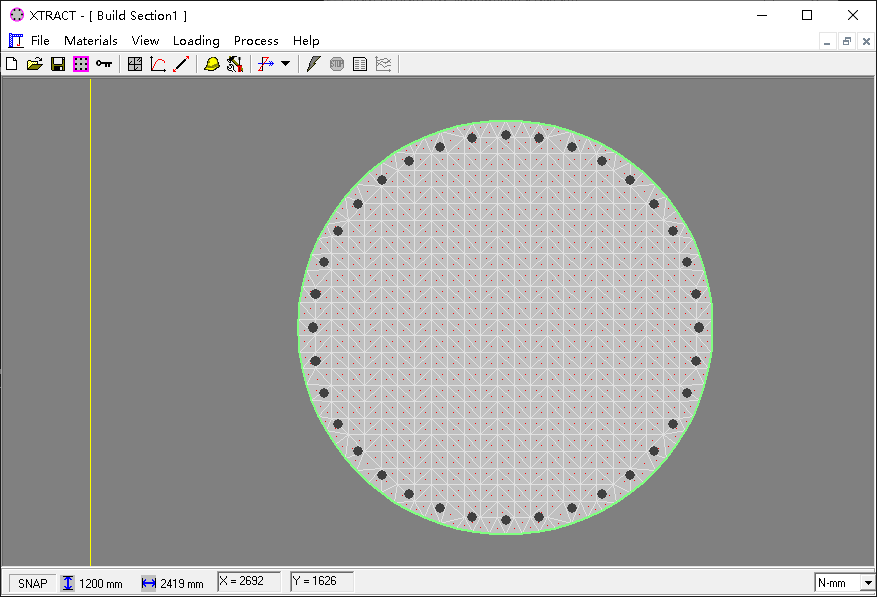

XTRACT截面显示

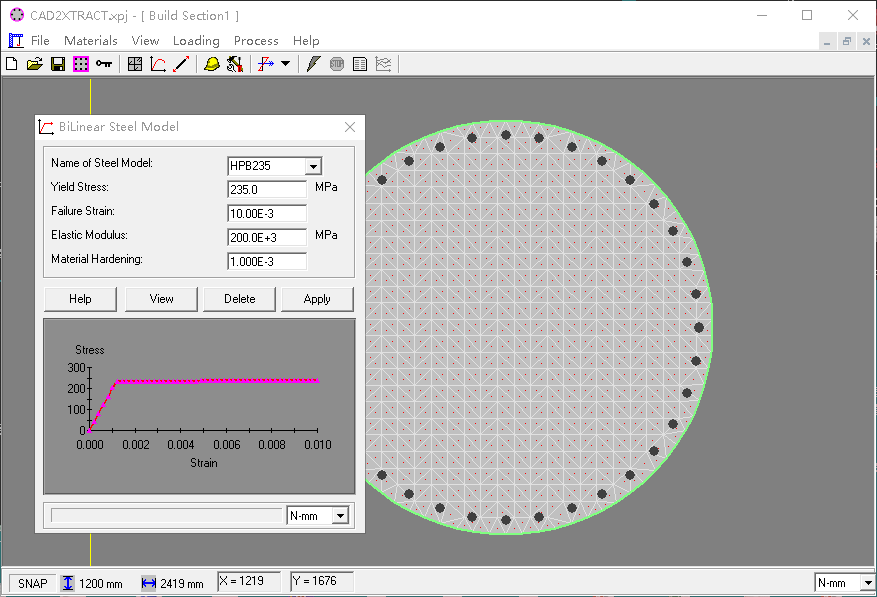

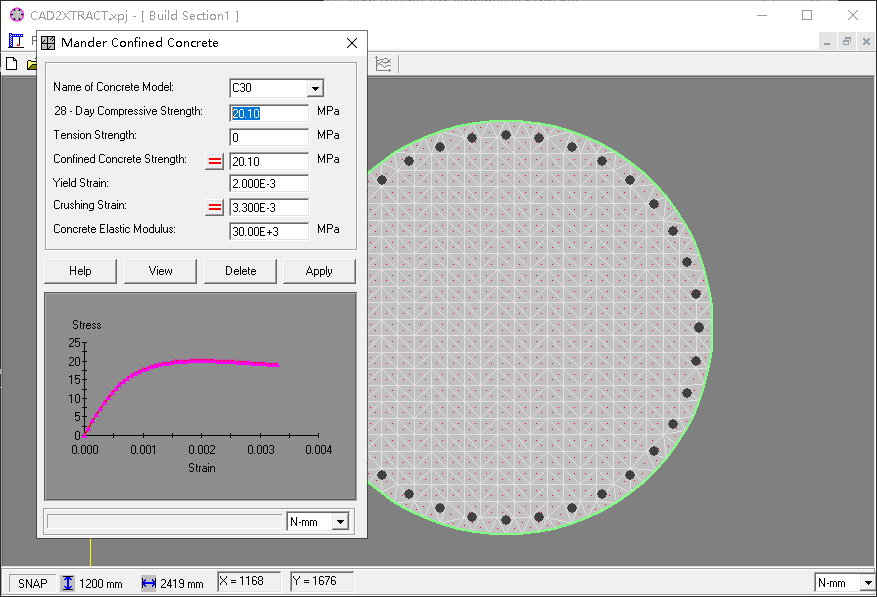

XTRACT材料定义

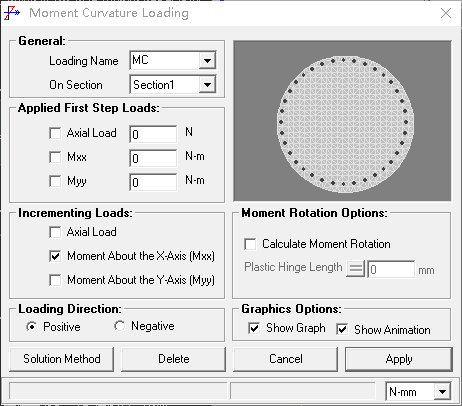

XTRACT工况定义

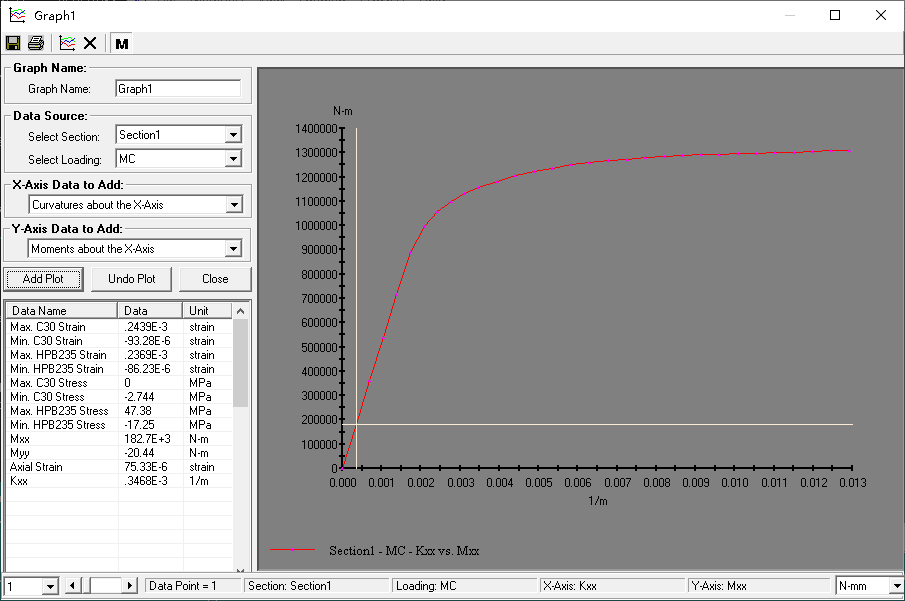

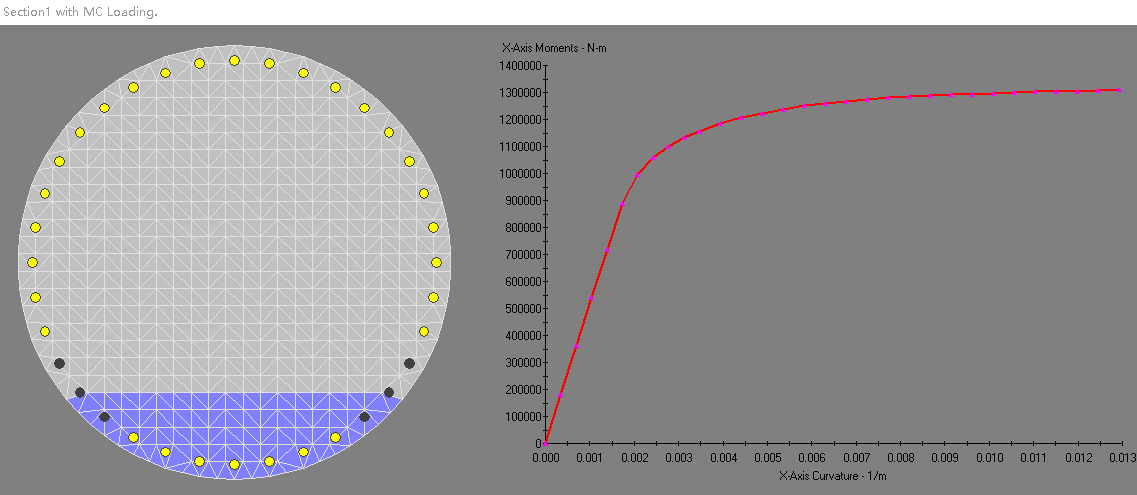

XTRACT分析结果

【MPHI软件分析】

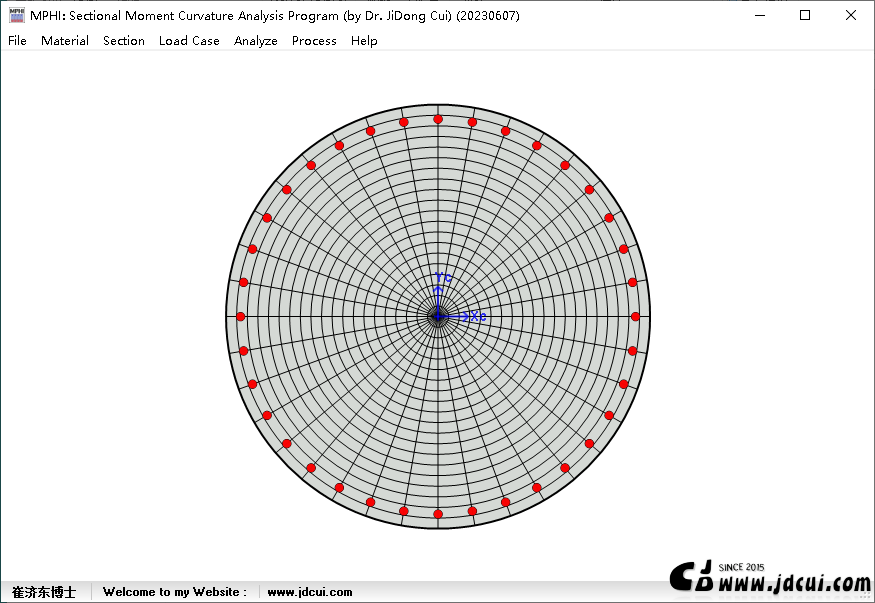

MPHI截面显示

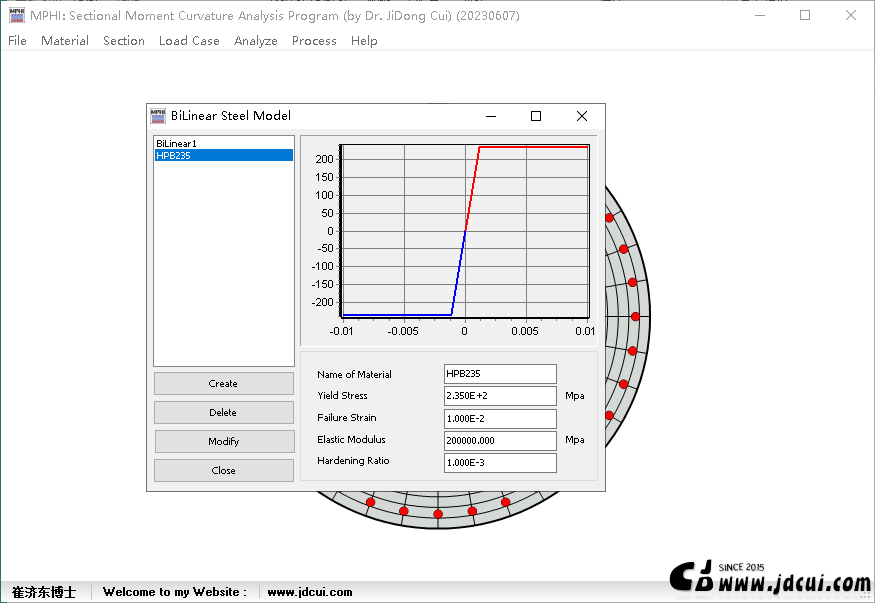

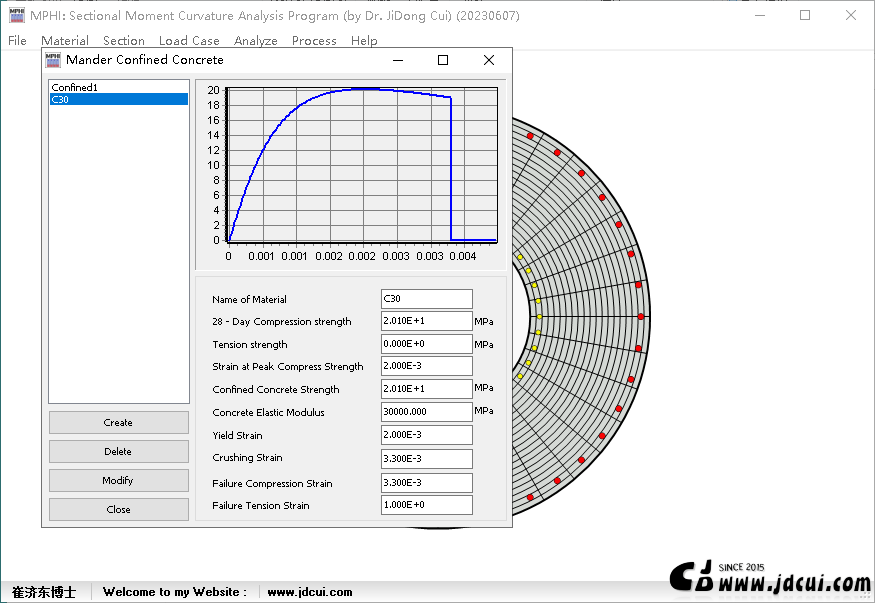

MPHI材料定义

MPHI工况定义

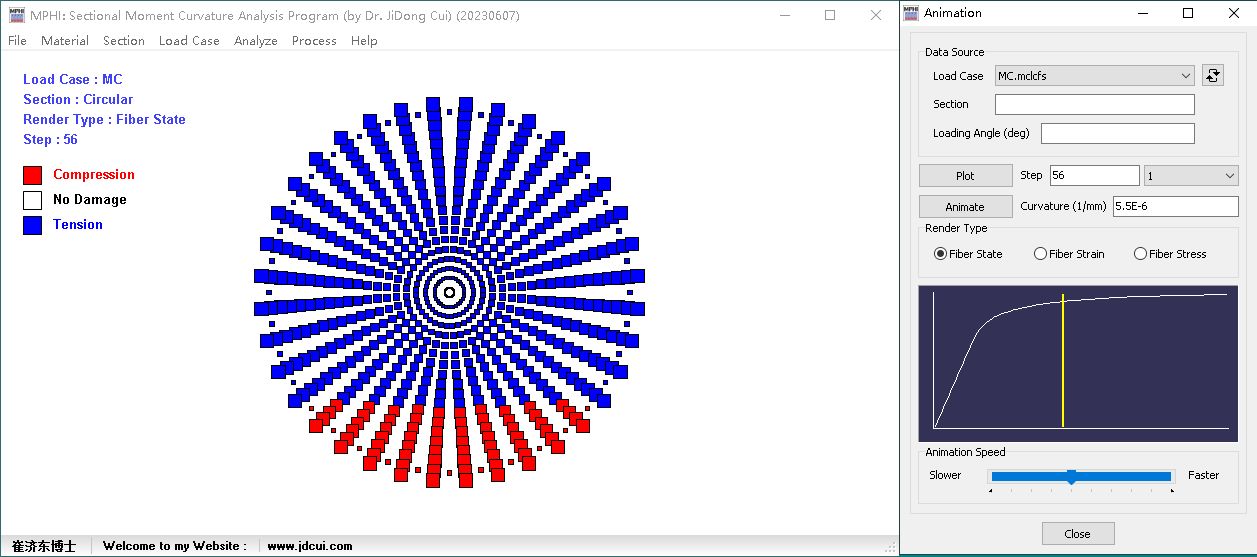

MPHI分析结果

【结果对比 (MPHI vs. XTRACT) 】

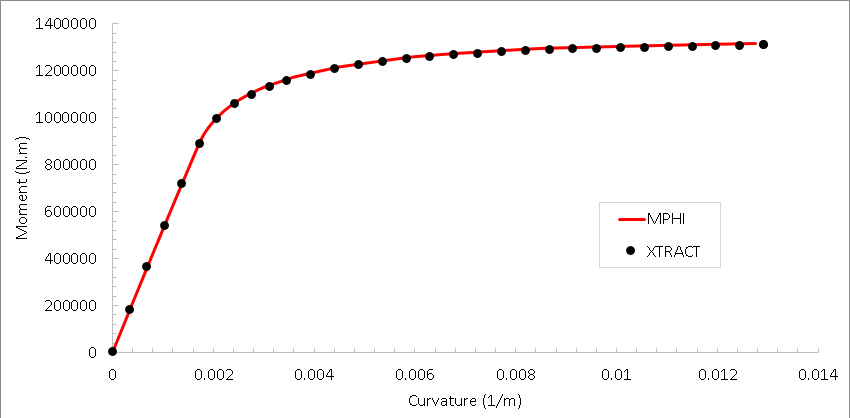

两个软件的弯矩-曲率曲线对比结果如下

可发现，两软件分析结果一致。

---
