最近采用YJK转模型到midas Gen，发现两个软件的地震力结果对不上，且差异较大，最后发现是阻尼模型参数设置有问题，而且可能存在一些bug，在此做个记录。
对比模型：

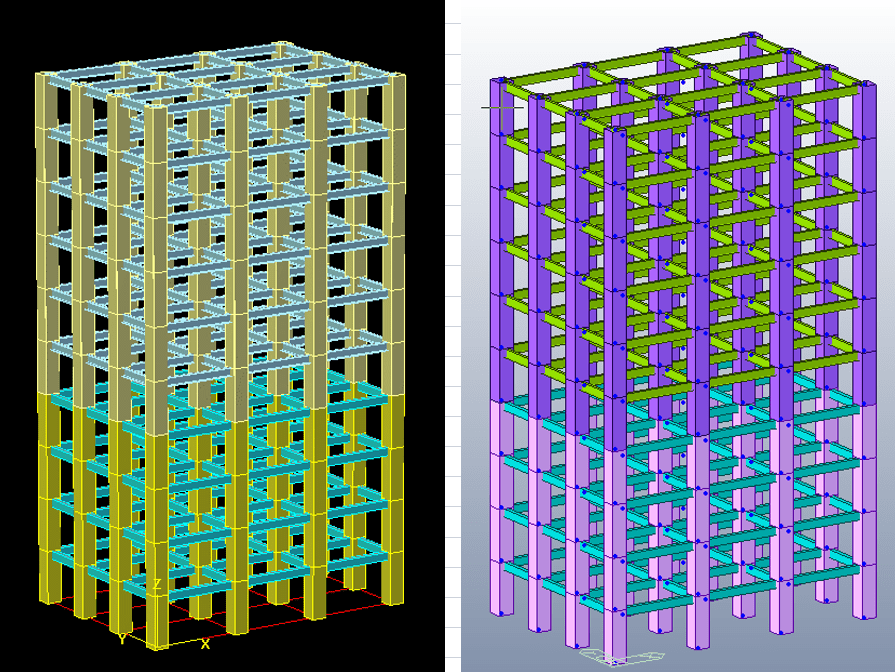

对比模型如下，下部4层材料为混凝土，上部6层为钢结构。其中YJK采用的是2.03版，midas Gen测试的是2020版。

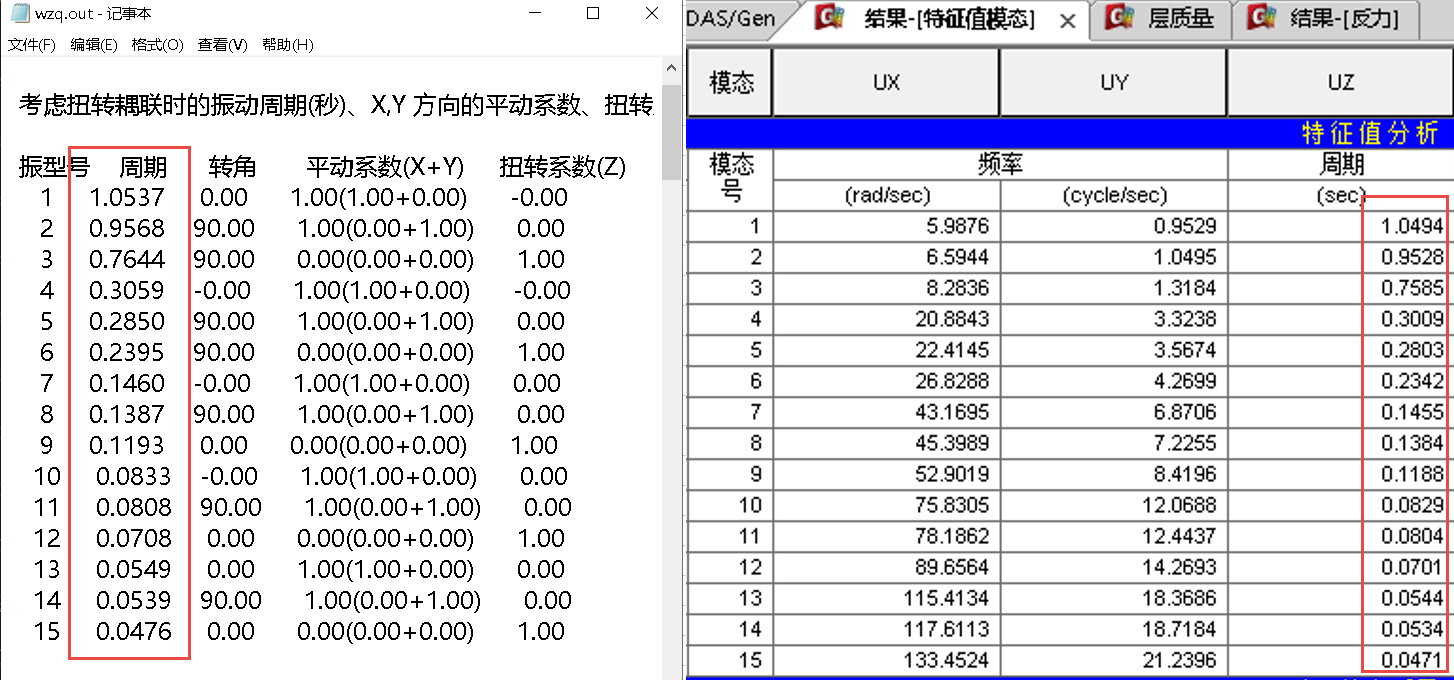

两个软件模型的质量和周期结果一致，周期结果对比如下图所示。
具体模型：
在此基础上，进行了两大组模型对比测算，具体如下表所示：
| 编号 | 模型 | 备注 |
| 1 | YJK 5%振型阻尼 | 阻尼比统一5% |
| 2 | Gen 5%振型阻尼(不修改阻尼比) | 采用单条5%阻尼反应谱曲线，不勾选修改阻尼比 |
| 3 | Gen 5%振型阻尼(修改阻尼比) | 采用单条5%阻尼反应谱曲线，勾选修改阻尼比 |
| 1 | YJK 材料阻尼(砼5%钢2%) | 采用应变能阻尼，分别定义钢材和混凝土的材料阻尼 |
| 2 | Gen 材料阻尼(无组阻尼)(修改阻尼比) | 采用单条5%阻尼反应谱曲线，不定义组阻尼，勾选修改阻尼比 |
| 3 | Gen 材料阻尼(材料组阻尼)(修改阻尼比) | 采用单条5%阻尼反应谱曲线，定义材料组阻尼，勾选修改阻尼比 |
| 4 | Gen 材料阻尼(材料组阻尼)(多阻尼比曲线) | 采用多个阻尼比反应谱曲线，定义材料组阻尼 |
| 5 | Gen 材料阻尼(结构组阻尼)(多阻尼比曲线) | 采用多个阻尼比反应谱曲线，定义结构组阻尼 |
其中第一组模型两个软件统一采用5%振型阻尼比，第二组模型统一采用模态应变能阻尼模型，混凝土材料5%阻尼比，钢材2%阻尼比。

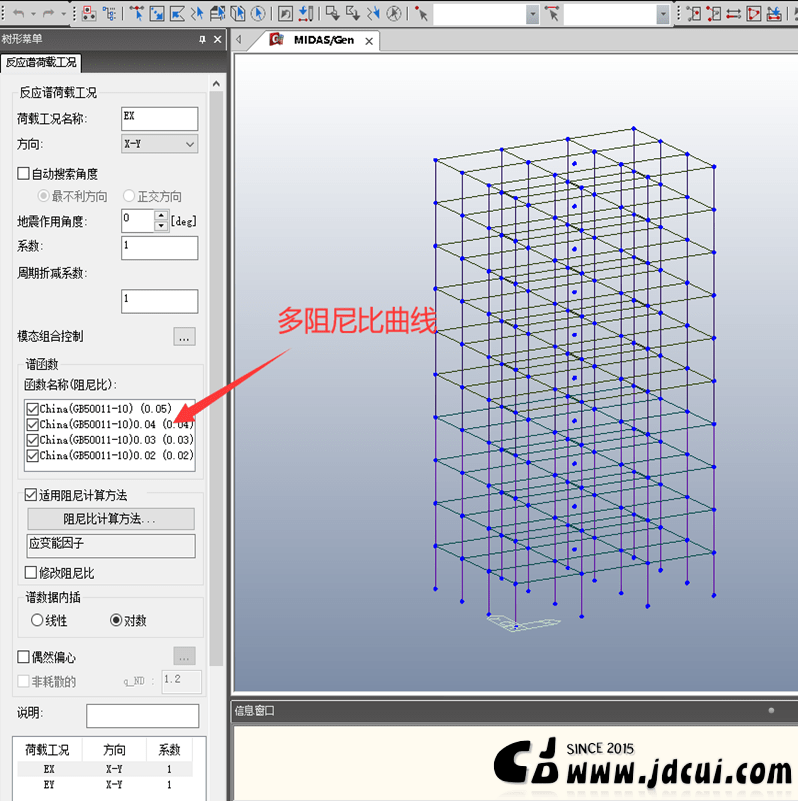

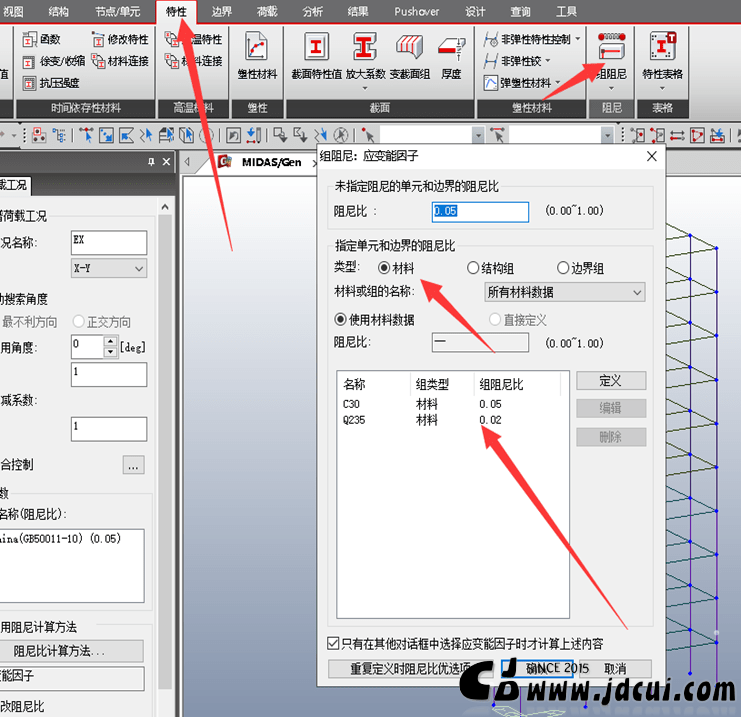

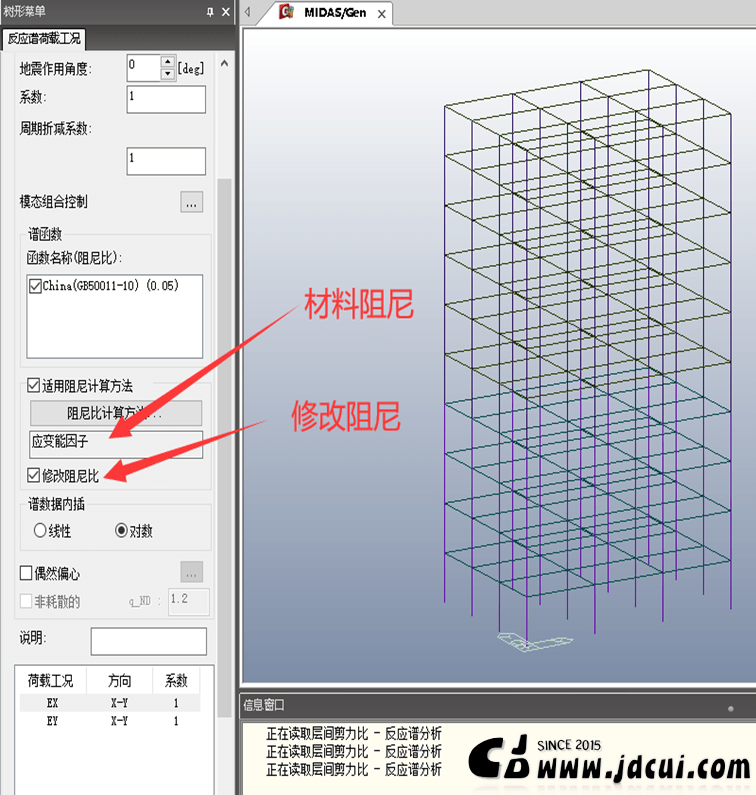

另外GEN模型中提到的“修改阻尼比”、“多个阻尼比反应谱曲线”、“组阻尼”等相关的定义如下图所示：
计算结果：
不同模型的地震剪力计算结果如下表所示
| 编号 | 模型 | X地震基底剪力 | Y地震基底剪力 | X误差 | Y误差 |
| 1 | YJK 5%振型阻尼 | 280.2 | 302 | 0.00% | 0.00% |
| 2 | Gen 5%振型阻尼(不修改阻尼比) | 273.85 | 295.0896 | -2.27% | -2.29% |
| 3 | Gen 5%振型阻尼(修改阻尼比) | 273.75 | 294.993 | -2.30% | -2.32% |
| 1 | YJK 材料阻尼(砼5%钢2%) | 301.3 | 323.7 | 0.00% | 0.00% |
| 2 | Gen 材料阻尼(无组阻尼)(修改阻尼比) | 450.9197 | 487.97 | 49.66% | 50.75% |
| 3 | Gen 材料阻尼(材料组阻尼)(修改阻尼比) | 300.489684 | 322.131 | -0.27% | -0.48% |
| 4 | Gen 材料阻尼(材料组阻尼)(多阻尼比曲线) | 294.62 | 316.43 | -2.22% | -2.25% |
| 5 | Gen 材料阻尼(结构组阻尼)(多阻尼比曲线) | 294.62 | 316.43 | -2.22% | -2.25% |
采用应变能阻尼模型时，YJK及midas Gen计算的各阶振型的阻尼比如下表所示。
| YJK模型 | Gen模型 | (GEN-YJK)/YJK | ||||
| 振型号 | 周期 | 扭转系数(Z) | 阻尼比 | 周期 | 阻尼比 | 阻尼比误差 |
| 1 | 1.0537 | 0 | 0.037 | 1.04937 | 0.03732 | 0.87% |
| 2 | 0.9568 | 0 | 0.038 | 0.9528 | 0.03819 | 0.51% |
| 3 | 0.7644 | 1 | 0.033 | 0.75851 | 0.03811 | 15.47% |
| 4 | 0.3059 | 0 | 0.031 | 0.30086 | 0.03103 | 0.08% |
| 5 | 0.285 | 0 | 0.031 | 0.28032 | 0.03141 | 1.31% |
| 6 | 0.2395 | 1 | 0.031 | 0.2342 | 0.03138 | 1.22% |
| 7 | 0.146 | 0 | 0.032 | 0.14555 | 0.03194 | -0.20% |
| 8 | 0.1387 | 0 | 0.032 | 0.1384 | 0.03184 | -0.50% |
| 9 | 0.1193 | 1 | 0.031 | 0.11877 | 0.03144 | 1.41% |
| 10 | 0.0833 | 0 | 0.032 | 0.08286 | 0.03107 | -2.90% |
| 11 | 0.0808 | 0 | 0.032 | 0.08036 | 0.03115 | -2.66% |
| 12 | 0.0708 | 1 | 0.032 | 0.07008 | 0.03146 | -1.68% |
| 13 | 0.0549 | 0 | 0.032 | 0.05444 | 0.03214 | 0.43% |
| 14 | 0.0539 | 0 | 0.031 | 0.05342 | 0.03204 | 3.35% |
| 15 | 0.0476 | 1 | 0.031 | 0.04708 | 0.03205 | 3.39% |
基本结论：
（1）两软件统一采用振型阻尼时，结果基本一致。当采用应变能阻尼时，Gen的计算结果与具体测试有关，不合理测试参数会导致部分结果异常。
（2）gen里面如果采用应变能阻尼，为确保结果正确，需要定义“组阻尼” Group Damping，组阻尼可以基于材料阻尼来定义，也可以通过结构组来定义，也可以两者混合定义。
（3）gen里面若采用应变能阻尼，但没定义“组阻尼”，且勾选了“修改阻尼比”，计算结果异常。
（4）不建议采用只定义一个5%阻尼比的谱，通过“修改阻尼比”考虑其他阻尼比的方法，建议定义多个阻尼比反应谱曲线族，让软件通过插值方式获得不同阻尼比的反应谱值。
（5）统一采用材料阻尼时，YJK与GEN模型第三阶扭转振型的阻尼比计算结果异较大，其他振型的阻尼比计算结果基本一致，具体原因暂未搞清楚。
