[软件][动力学][Dynamics] NSDOF算例7——设置狗骨式滞回摩擦阻尼器单自由度体系动力时程分析 [Dynamic time history analysis of a single degree of freedom system with dog bone type hysteretic friction damper]

实干、实践、积累、思考、创新！

---

在小伙伴建议下，在NSDOF软件（ [软件][编程][动力学] NSDOF v2023: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2023) ）中增加一种狗骨式摩擦阻尼器，这个狗骨式摩擦阻尼器的开发详见这个文案（ [编程][研究][软件] 一种摩擦型阻尼器滞回本构开发 (狗骨形滞回)[Hysteretic Constitutive Development of a Friction Damper (Dog Bone Hysteresis)] ），该类阻尼器的主要参数及滞回曲线大致如下图所示：

下面用这个阻尼器材料做个算例对比。

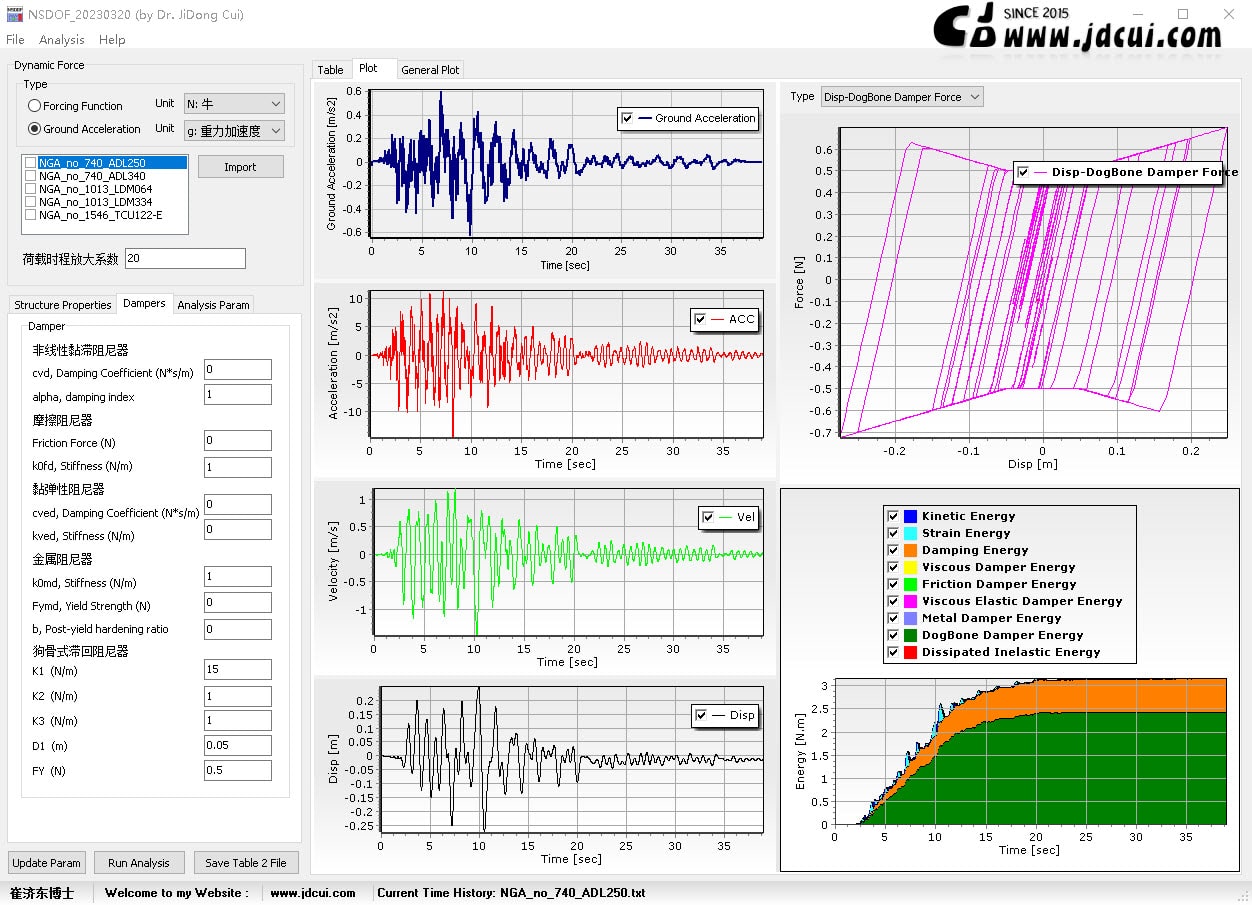

下图是设置一个并联的狗骨式滞回阻尼器的分析，其参数为K1=15，K2=1，K3=1，D1=0.05，FY=0.5，右侧可以查看狗骨式阻尼器的滞回曲线及非线性耗能：

由模型参数可知，当K2及K3取0时，狗骨式阻尼器模型退化为一个理想弹塑性材料，不妨将参数调整为K1=15，K2=0，K3=0，D1=0.05，FY=0.5，进一步分析，结果如下图：

由图可见，此时狗骨式阻尼器的滞回曲线退化为理想弹塑性。
