[软件][编程][地震动] NFAGM近场脉冲型地震动人工合成程序 案例1—— 单向脉冲波生成 (永久地面位移现象) (Case 1 of NFAGM Near Field Pulse Type Ground Motion Artificial Synthesis Program – Unidirectional Pulse Wave Generation (Permanent Ground Displacement Phenomenon))

实干、实践、积累、思考、创新。

---

NFAGM是小伙伴找我们做的 NFAGM近场脉冲型地震动人工合成程序，具体可以在这个连接查看：http://www.jdcui.com/?p=20405

这里以NFAGM为例，做个单向脉冲型地震动人工合成案例，具体参数的合理性这里不细究，例子重在说明软件的大致使用过程，以供参考。

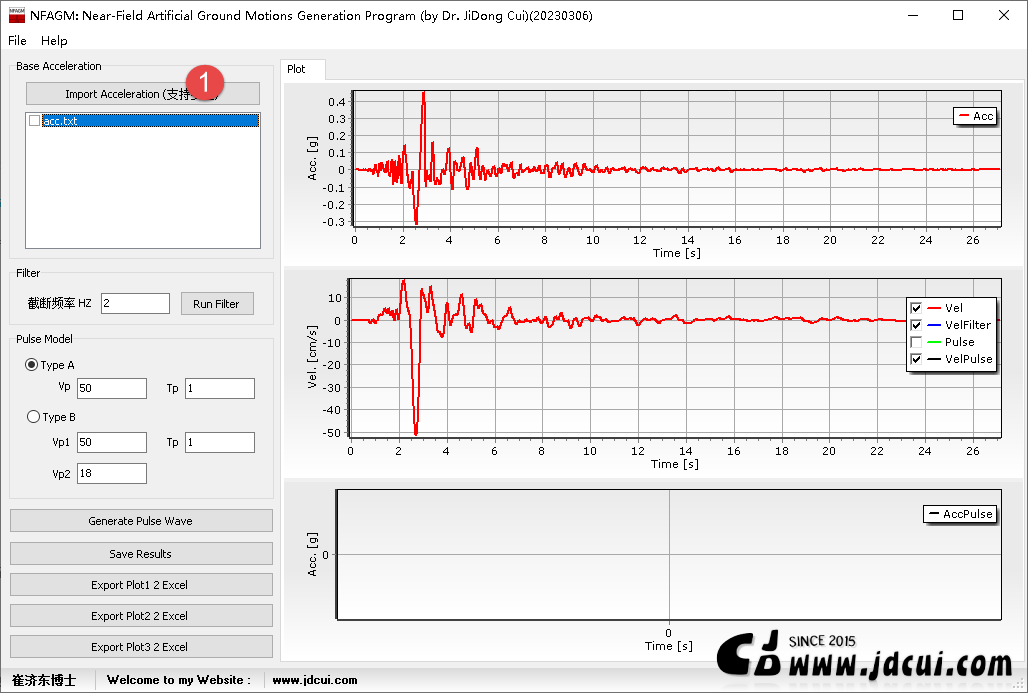

STEP 1: 导入底波加速度

STEP 2: 过滤底波脉冲

STEP 3: 设置单向速度脉冲

STEP 4: 生成人工脉冲波

STEP 5: 脉冲波积分结果

对这个人工包含单向脉冲加速度时程进行积分（导入本站的 SPECTR 程序），结果如下图所示，

由图可见，在单向速度脉冲时程租用下，地面出现了大概35cm的永久位。这个也是可以理解，因为A类速度脉冲时程是比较理想夫人脉冲模型（只有单向存在速度），在速度时程在中添加该类模型，相当于速度往单向走，积分后位移自然是出现永久位移。

---
