实干、实践、积累、思考、创新。
今天复核施工图配筋，发现一个柱配筋较大，于是认真检查了柱子的内力计算过程，该柱子为地震控，具体校核过程如下。

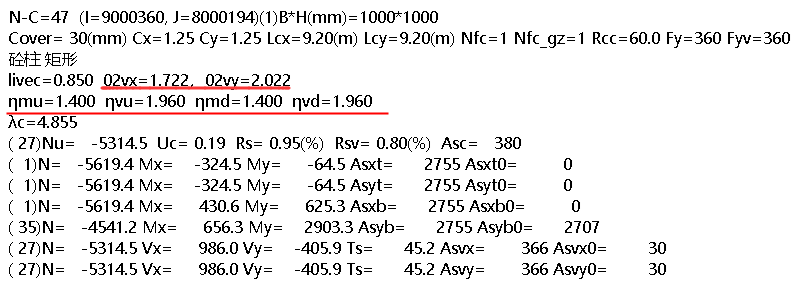

检查该柱子具体的设计信息如下：
其中 02vx,02vy — X、Y向0.2V0调整系数，分别为 1.722 和 2.022，ηmu,ηvu,ηmd,ηvd — 柱、墙顶、底的强柱弱梁、强剪弱弯调整系数，ηmuu,ηmd均为1.4，因为结构体系为框架-核心筒结构，框架抗震等级为1级，根据规范，此时框架的弯矩增大系数为1.4，剪力增大系数ηvu,ηvd均为1.96，等于1.4*1.4，因为框架的剪力为在框架弯矩放大的基础上再放大，是连乘关系。
由图可见，荷载组合（35）下，配筋最大，为非构造配筋，配筋面积为2755，引起荷载组合35配筋较大的原因主要是弯矩极大，达2903kN.m。检查荷载组合35如下，可以看到，X向弯矩其实主要是由X向风及X向地震控制，以地震荷载为主。我们下面复核弯矩2903kN.m的计算过程。
查看YJK的单工况下内力的标准值，并进行手算复核。（其中地震作用的结果为调整后的结果，即经过剪重比、0.2V0等的调整后的结果，对于本例，X向及Y向剪力及弯矩放大系数分为1.722和2.022，因为只有0.2V0调整。）
具体验算结果如下表所示：
| 响应 | D | L | W | EX（调整后） | EY（调整后） | 未考虑强柱弱梁1.4、强剪弱弯1.96 | 考考虑强柱弱梁1.4、强剪弱弯1.96 | YJK结果 | YJK/手算 |
| MX | 212.8 | 102.4 | 9.9 | 152.9 | -437.4 | 466.037 | 652.5 | 656.3 | 1.01 |
| MY | 457.3 | 23.3 | 545 | 1095.5 | -647.3 | 2072.95 | 2902.1 | 2903.3 | 1.00 |
| VX | 110.1 | 4.4 | 124.2 | 251.3 | -155.8 | 479.976 | 940.8 | 941.8 | 1.00 |
| VY | -92.3 | -29.4 | -4 | -57.1 | 141.8 | -182.55 | -357.8 | -363 | 1.01 |
由上表可见，基于YJK调整后的地震内力进行手算组合，结果与YJK给出的结果是一致的。
进一步对比调整后及调整前的地震内力，如下表所示。由下表可见，调整前、后的地震内力比值的就是0.2V0放大系数。
| 响应 | EX(调整后) | EY(调整后) |
| MX | 152.9 | -437.4 |
| MY | 1095.5 | -647.3 |
| VX | 251.3 | -155.8 |
| VY | -57.1 | 141.8 |
| 响应 | EX(调整前) | EY(调整前) |
| MX | 88.8 | -216.4 |
| MY | 636.2 | -320.2 |
| VX | 145.9 | -77.1 |
| VY | -33.1 | 70.2 |
| 响应 | EX(调整后/调整前） | EY(调整后/调整前) |
| MX | 1.722 | 2.021 |
| MY | 1.722 | 2.022 |
| VX | 1.722 | 2.021 |
| VY | 1.725 | 2.020 |
这里小结一下：YJK软件构件内力结果中的调整前、调整后，指的是对于地震单工况内力的调整，比如剪重比、0.2V0等的调整，并不包含强柱弱梁和强剪弱弯，因为强柱弱梁、强剪弱弯是对构件地震组合内力层次的调整，是在单工况调整之后进行的。
