[软件][地震工程] IRSA 案例5——地震波能量反应谱分析 ( Seismic Wave Energy Response Spectrum Analysis Examples of IRSA)

Posted on by

实干、实践、积累、思考、创新。

地震波能量谱是按照反应谱理论的思路建立的一种以能量为评价指标的反应谱。

关于地震动中的能量的相关知识可查看这个链接：[地震工程][动力学][Chapter14]地震作用下结构的能量分析 [Energy analysis of structures under earthquake]

IRSA ( [软件][地震工程][科研][更新] IRSA 2022: Inelastic Response Spectra Analysis Program (弹塑性反应谱及单自由度非线性地震分析工具) ) 提供了两大类能量谱：

（1）延性需求反应谱（等屈服强度系数谱）(Ductility Demand Response Spectra,Equal Yield Strength Coefficient Response Spectra)

（2）等延性反应谱 ( Constant Ductility Demand Spectrum , Constant Ductility Response Spectrum )

具体每一类，又提供了多种能量分量，包括

  1. 塑性耗能 Plastic Energy, Ep [N*cm]

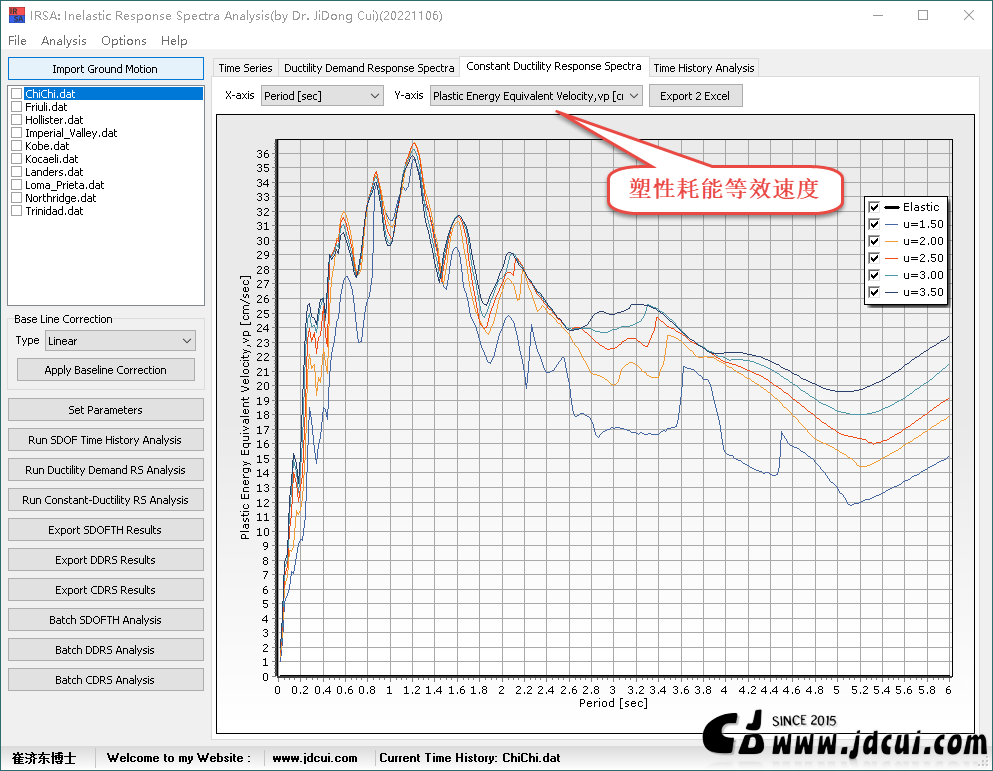

  2. 塑性耗能等效速度 Plastic Energy Equivalent Velocity,vp [cm/sec]
  3. 阻尼耗能 Damping Energy, Ed [N*cm]

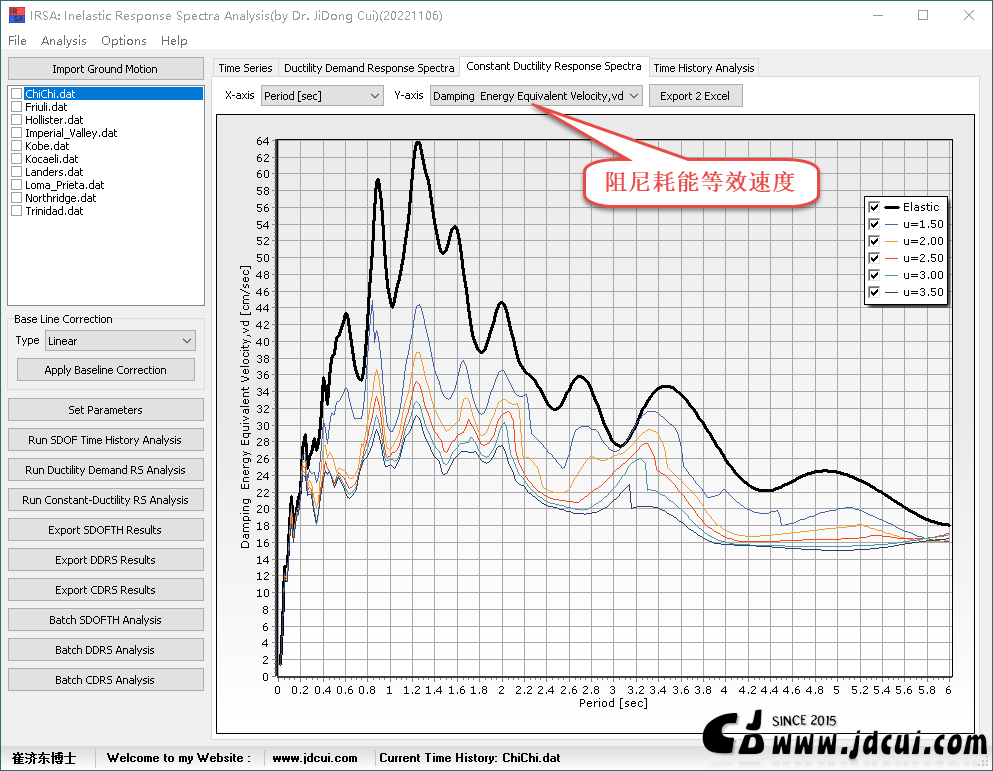

  4. 阻尼耗能等效速度 Damping Energy Equivalent Velocity,vd [cm/sec]
  5. 地震输入能 Input Energy, Ei [N*cm]

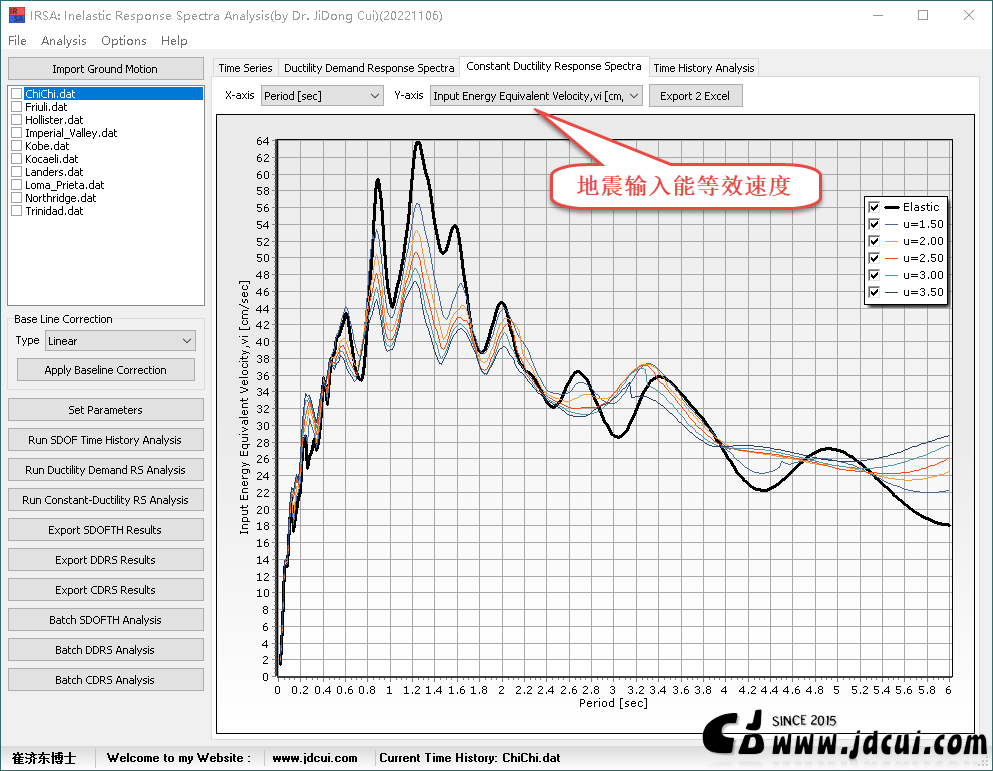

  6. 地震输入能等效速度 Input Energy Equivalent Velocity,vi [cm/sec]

两大类反应谱的计算过程已经在以下博文有做了介绍：

[01] [软件][地震工程] IRSA 案例3 —— 延性需求谱(等屈服强度系数谱)分析算例 [Ductility Demand Response Spectra (Equal Yield Strength Coefficient Response Spectra)Analysis Examples of IRSA]

[02] [软件][地震工程] IRSA 案例1 —— 等延性反应谱分析算例 ( Constant Ductility Response Spectra Analysis Examples of IRSA)

能量谱的计算过程也是类似的，只需要在下拉菜单中将查看的量选为相应的能量选项即可。

以下展示几个IRSA计算的能量谱结果。
