[动力学][地震工程] 一个有趣的问题: SPECTR中的Newmark-Beta法计算反应谱发散？

实干、实践、积累、思考、创新。

---

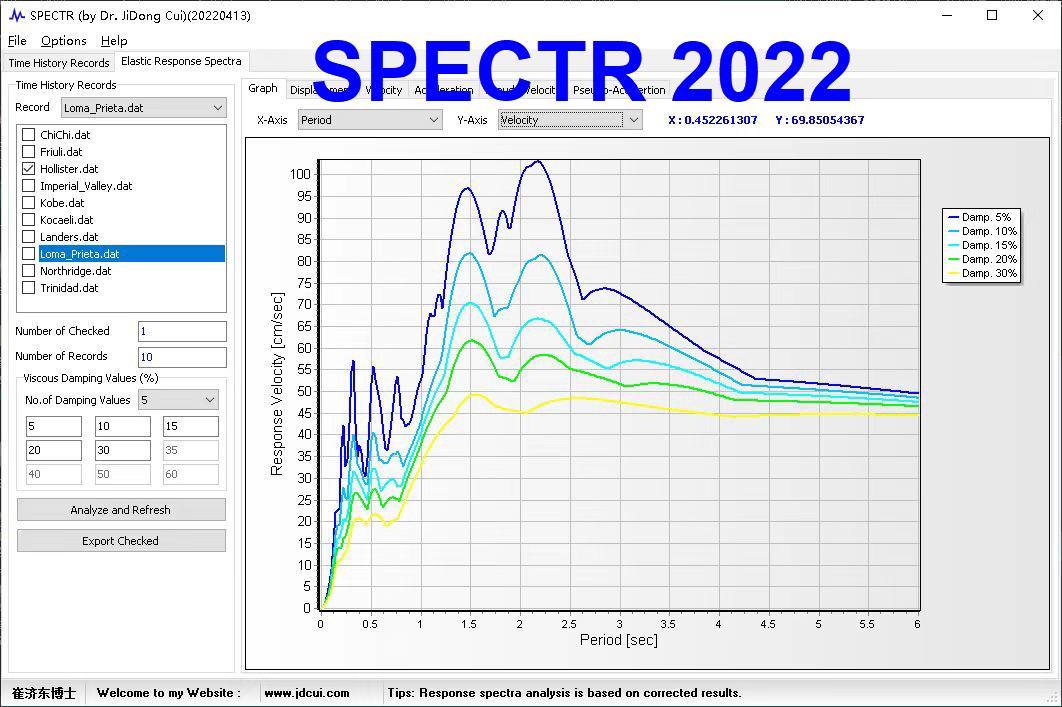

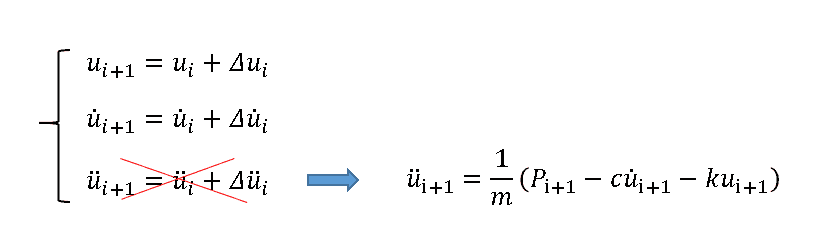

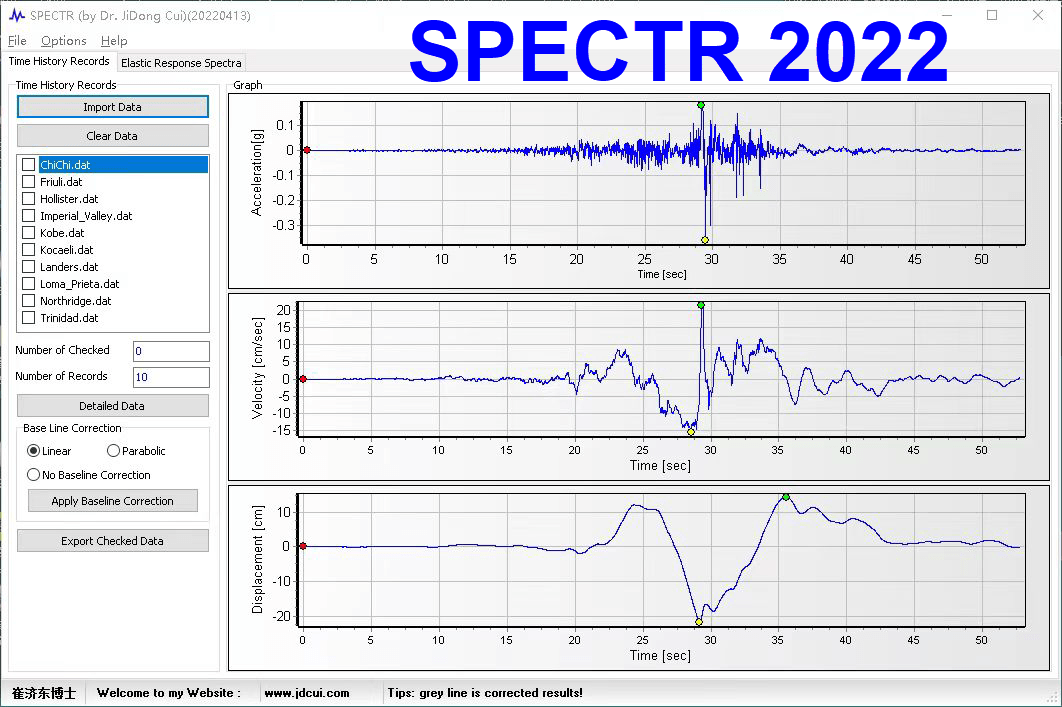

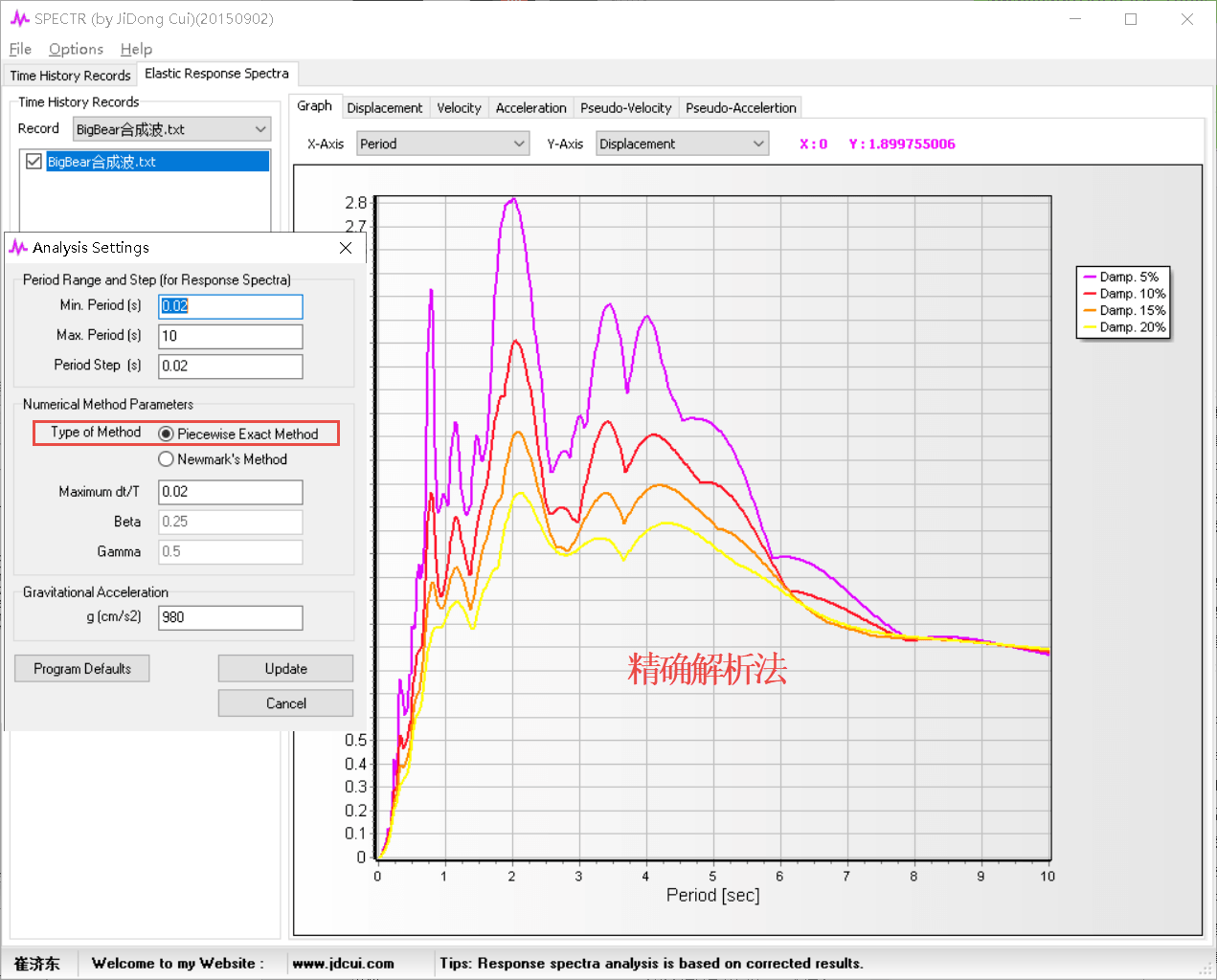

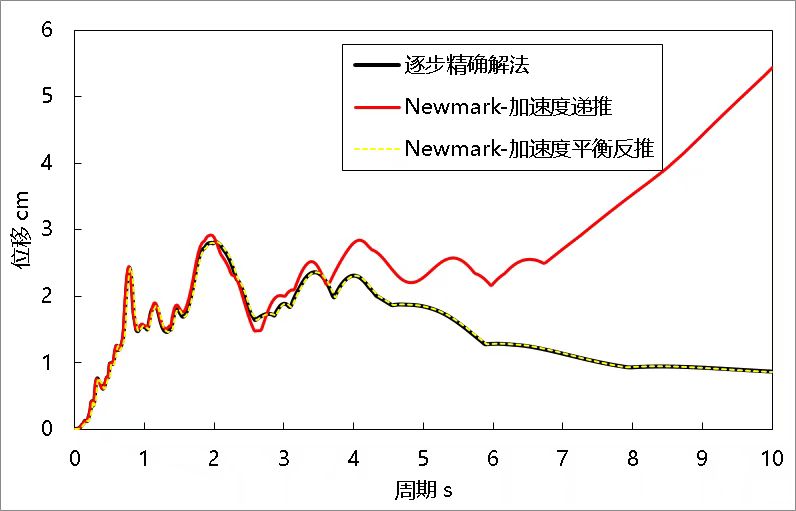

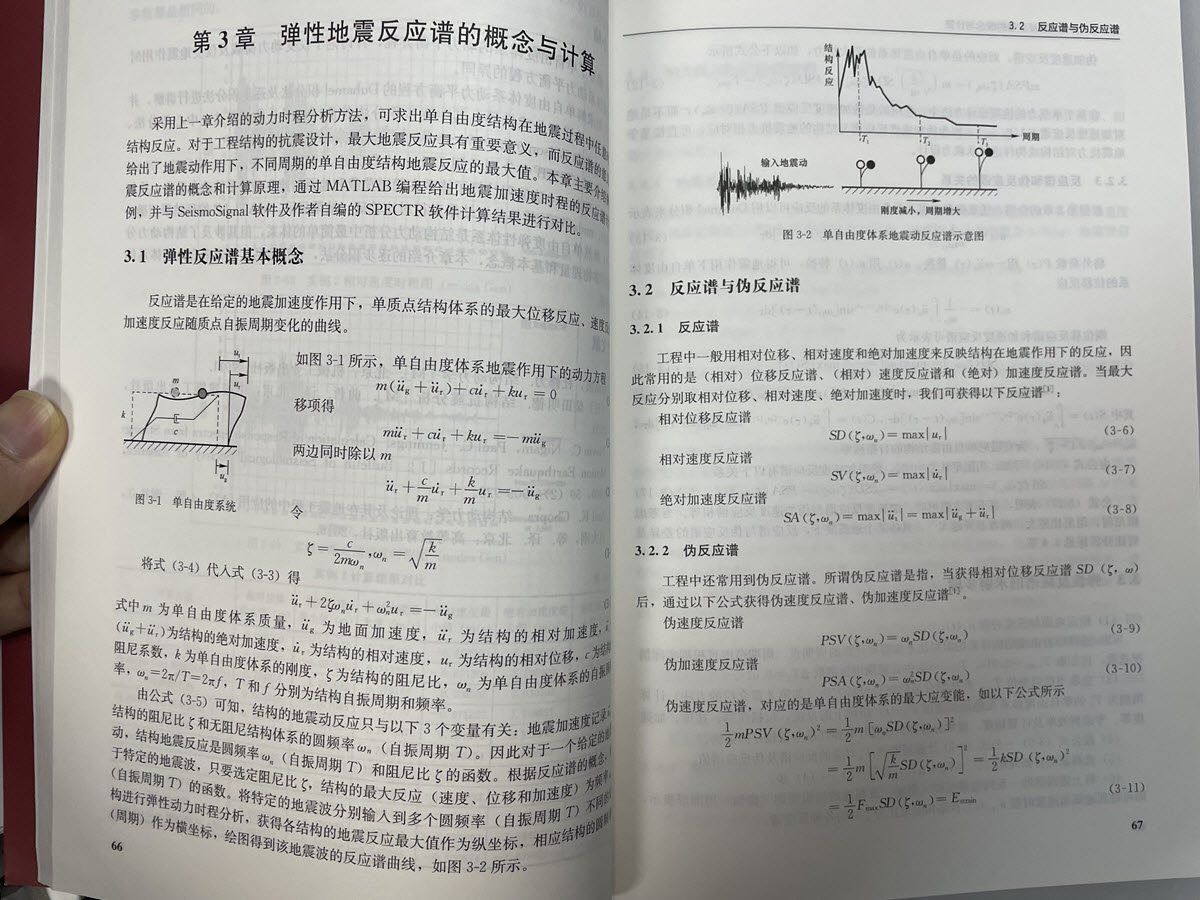

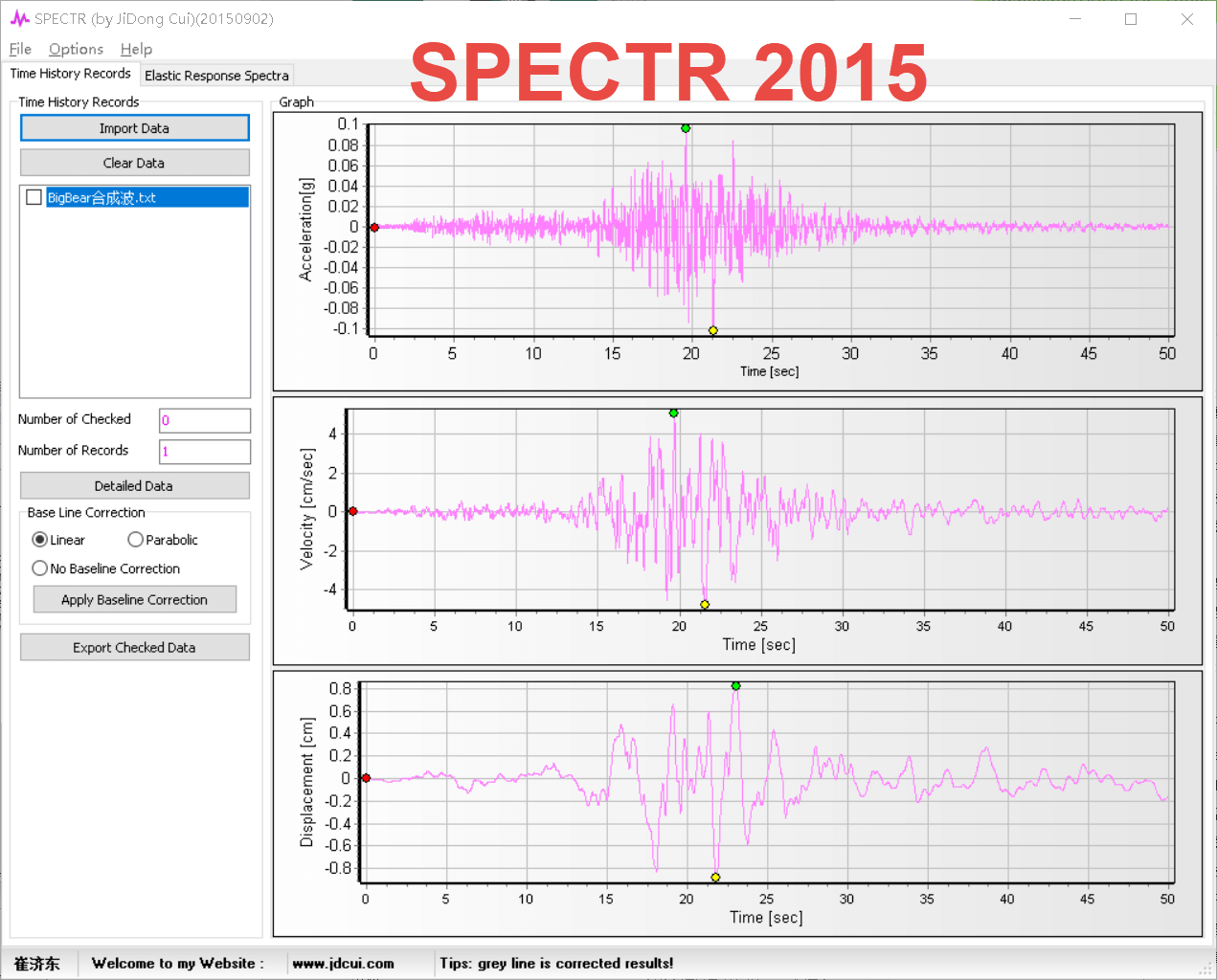

一个遗留了好几年的问题，起因是一位网友找了条十分特殊的自己合成波测试 SPECTR 2015 (当时搞选波工具，SPECTR是仿Seismosignal的界面做的)，结果发现Newmark法计算的反应谱结果是发散的，之所以说“特殊”，是因为其他波都没出现这个问题（其他波不同方法计算都是重合的），由于一般波测试没问题，而且默认用的逐步精确法，十分稳健，当时没太在意，就去研究其他东西去了，但是问题倒是记录到了word，一直放在硬盘的某个角落，电脑换了几轮，但记录的这个word每次都舍不得删掉，虽然极其碍眼，今天又整理硬盘，又看到了这个word，这次决定把这个word删掉，一次性解决问题，于是打开以前的代码，果然看回好几年前写的代码，写得的确丑，还有点乱，但仔细检查公式倒是没问题，那问题到底出在哪？最后灵机一动，发现问题在加速度的递推公式上，当时采用了增量法的NEWMARK递推公式，各step的加速度均通过上一步的加速度加上加速度增量逐步累加得到，而可能对于这条波，恰好出现了浮点数精度丢失。于是把加速度改为平衡方程反推，果然问题解决了！！！改天更新SPECTR 2022!!!

PS：浮点数精度丢失，整型数溢出是编程中很难发现的bug，隐藏最深。Floating point precision lost and integer overflow is a hard-to-find bug in programming.
