[工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例6

实干、实践、积累、思考、创新。

---

小伙伴的试验数据有问题找我们处理，用DataSmoothing [工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具] 做个滞回曲线平滑修正案例。以下是小伙伴的数据，可以看到很多地方抖动厉害，无法直接使用，必须经过修正处理。

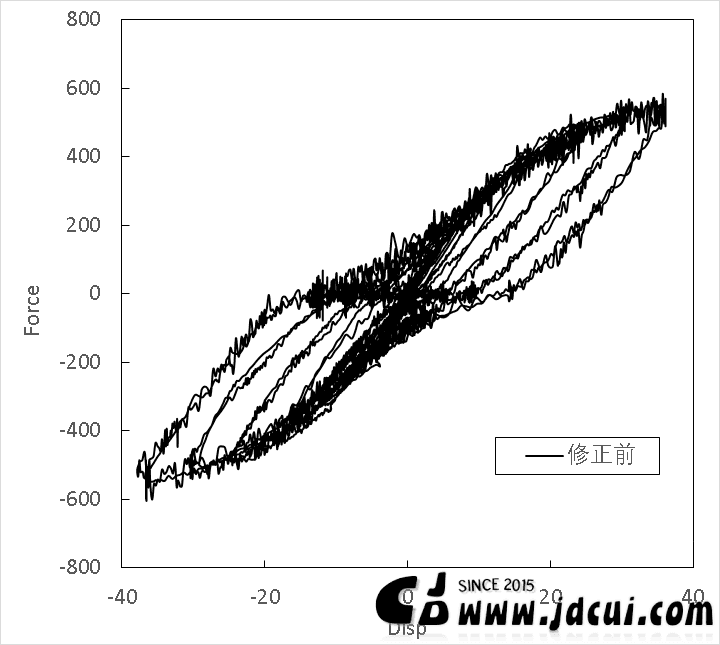

这是小伙伴的试验滞回曲线

可以发现，原始的滞回曲线极度不平滑，非常多毛刺点，无法直接使用，需要修正。

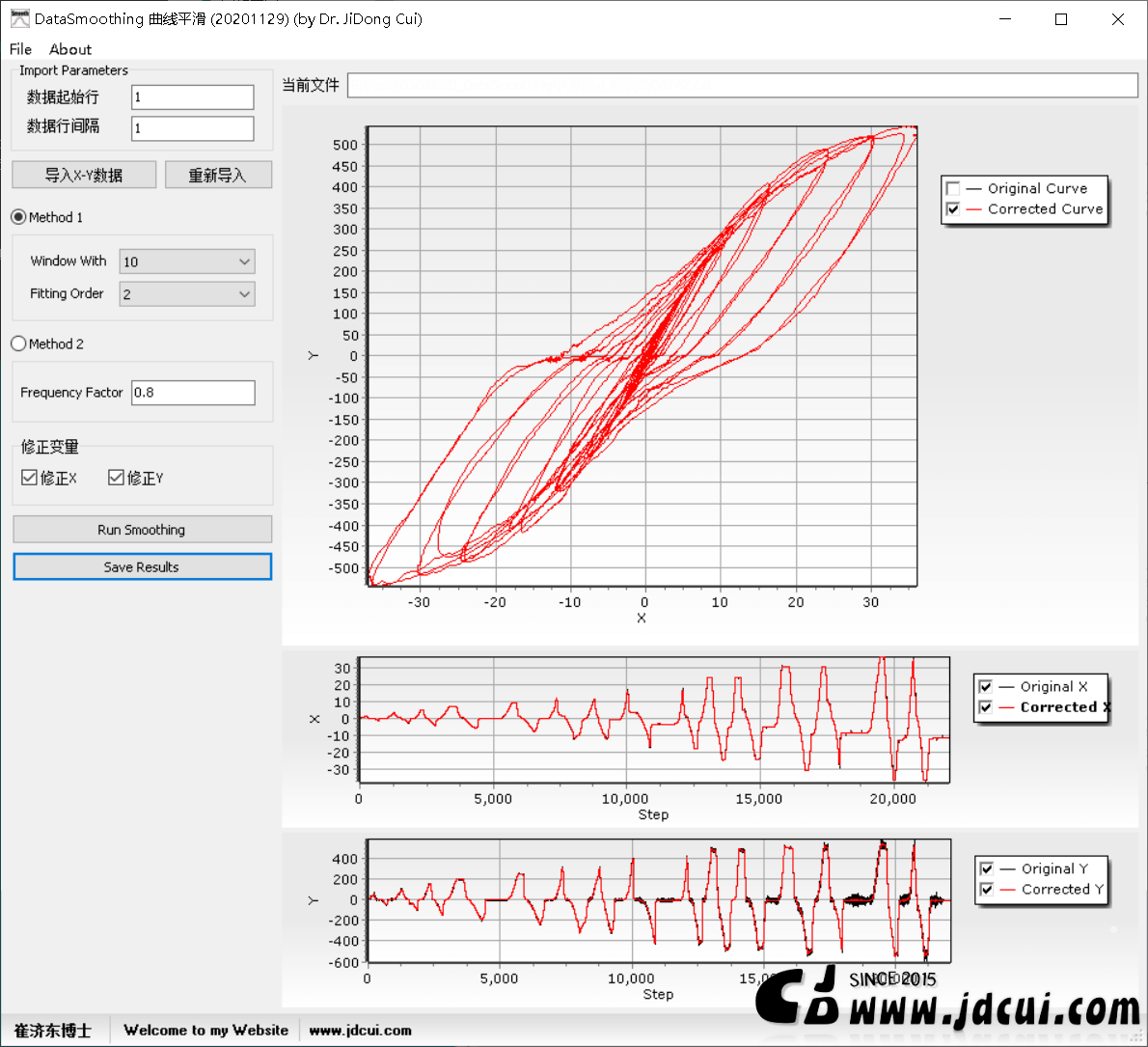

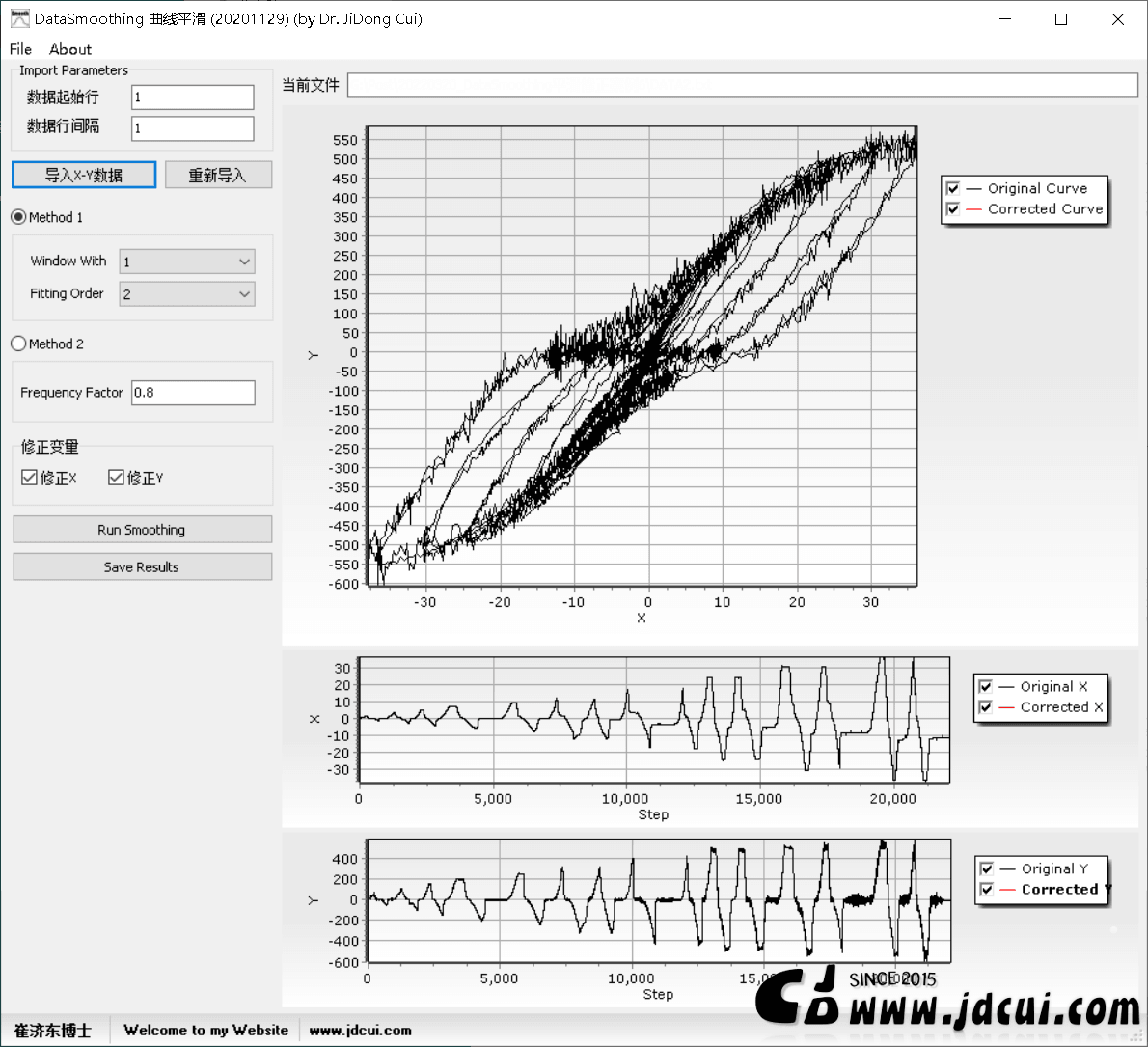

将滞回曲线数据导入 DataSmoothing，通过简单设置参数，点击Run Smoothing运行修正，即可完成修正，结果如下图所示。

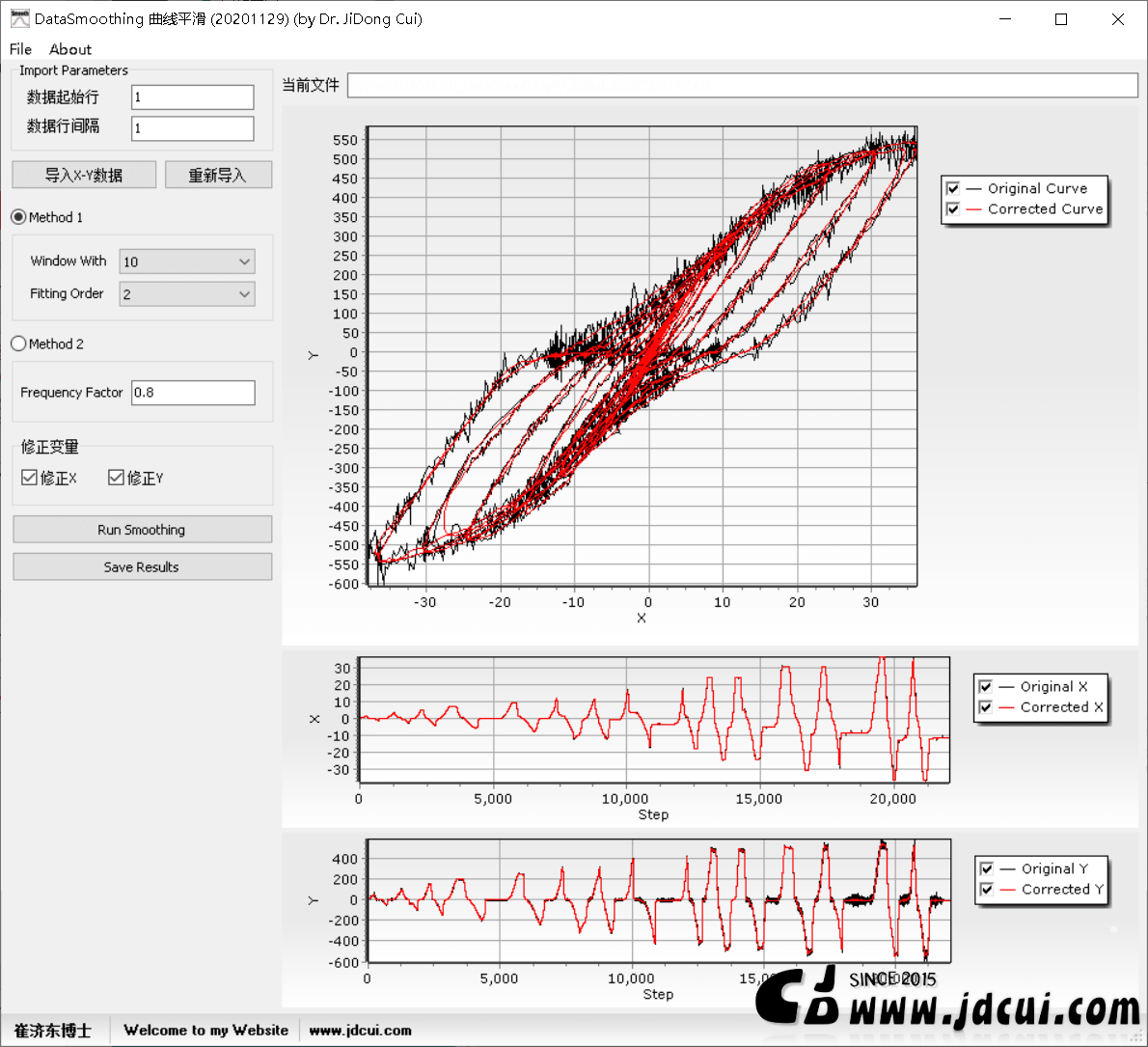

可以在图形面板上将修正后的数据单独显示，可以查看修正的效果，若修正效果不理想，可以再次调整参数，然后运行分析。对于这个例子，可以发现修正后的数据非常漂亮，基本可直接使用了。

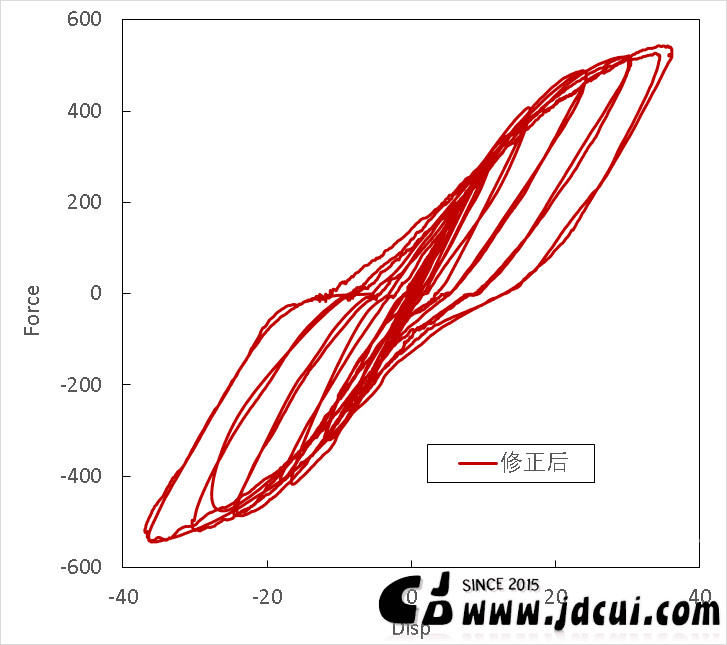

修正完毕后，可点击Save Results保存数据结果，以下是将数据结果在EXCEL中绘制折线图的效果。
