[笔记][算例][减振] TLD调谐液体阻尼器减振算例 [Example of Vibration Reduction of Tuned Liquid Damper (TLD) ]

实干、实践、积累、思考、创新。

---

最近项目用到水箱进行风振控制，于是研究一下水箱减振的相关理论及工程计算分析。

这里的水箱其实说的是调谐液体阻尼器（Tuned Sloshing Damper，TSD）这类东西又称为TLD (Tuned Liquid Damper )。

TSD 是利用晃动的液体吸收并耗散结构振动能量的附加阻尼系统。TSD 实质上是箱体，部分以液体（一般为水）填充并置于结构顶部。通过选择合适的 TSD 箱体尺寸和液体深度，可以将晃动的频率“调谐”至结构的自振频率。由于结构的共振响应，TSD 箱体内的液体将开始晃动，从而振动能量通过结构传递给 TSD，该能量进而由箱体的阻尼装置耗散。

以下来个个简单算例测算。

无控模型

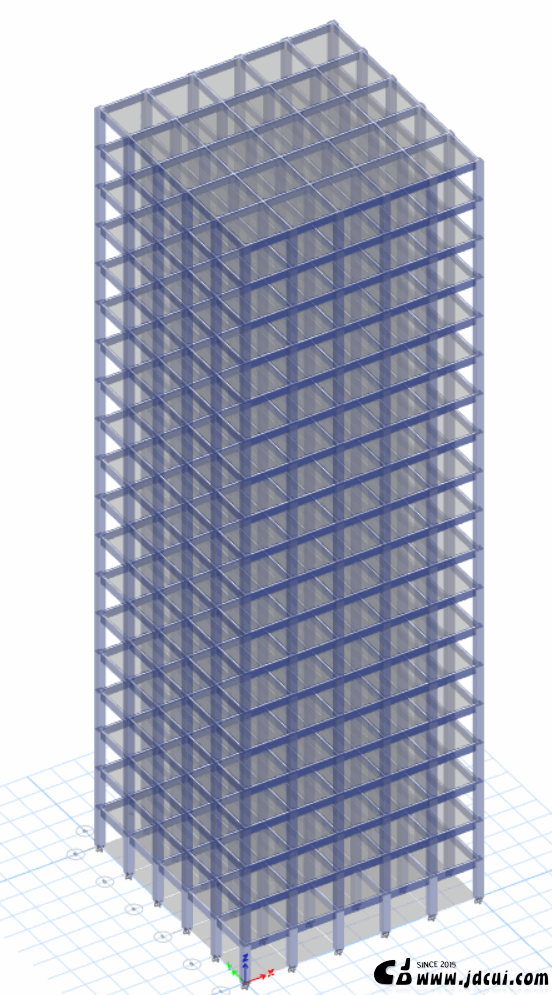

模型为一个5X5跨的19层的框架结构算例，如下图。

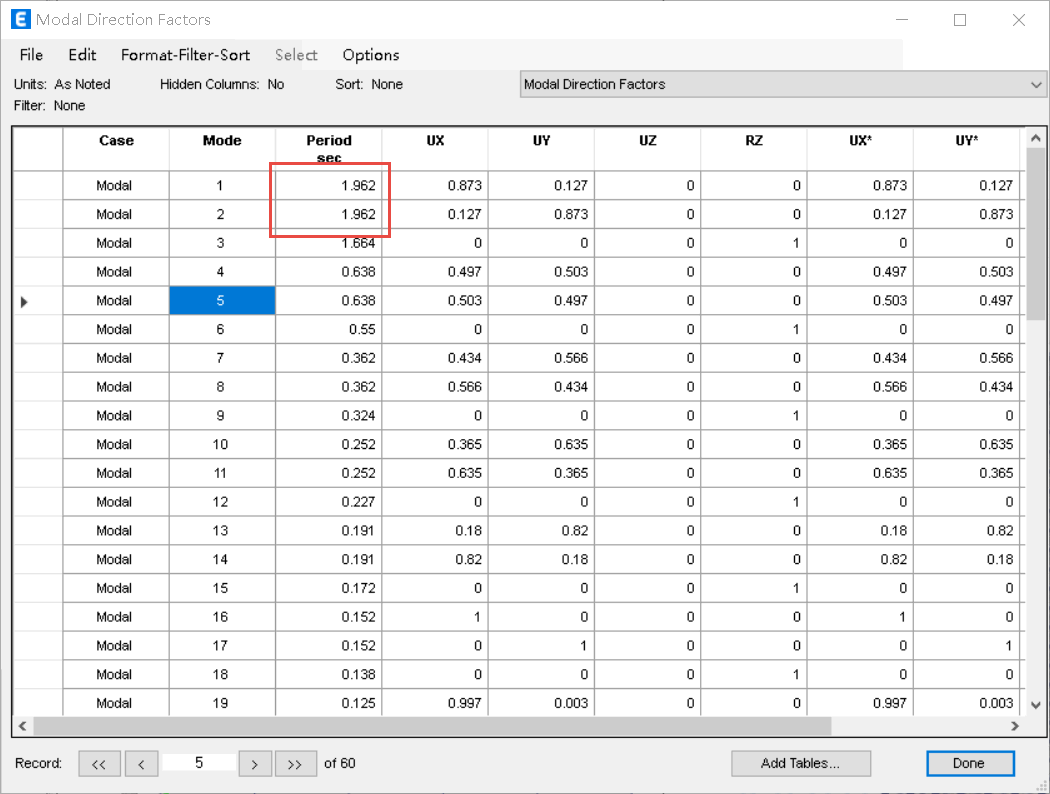

结构的振型信息

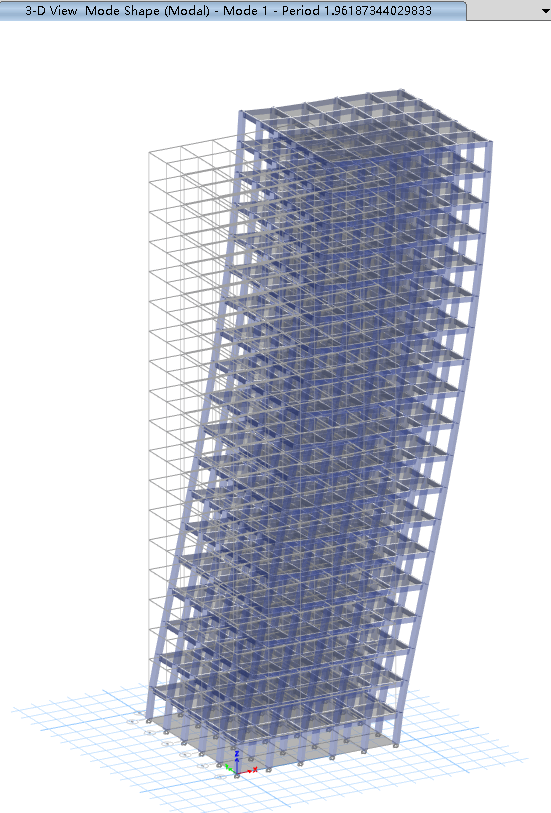

第1级第2阶平动振型，周期为1.96s。

结构总的质量为 9079960kg，即9079.96吨。

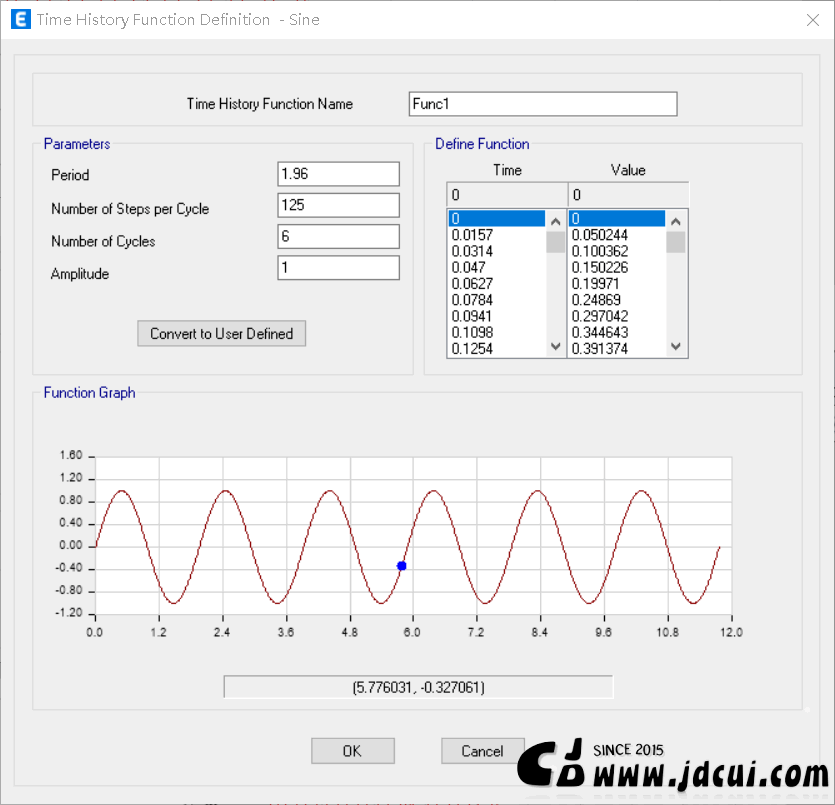

施加一个测试用的正弦加速度时程，其中加速度时程的周期选为结构的周期，以使结构的动力响应最大。

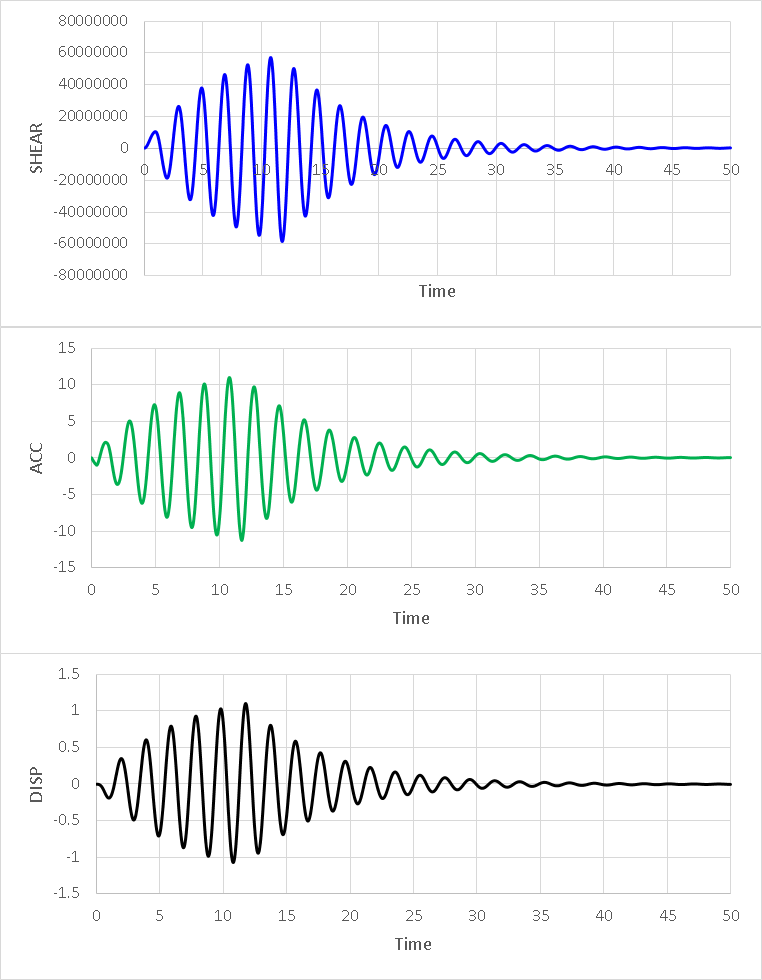

无控结构时程分析结果

基底剪力，顶点加速度，顶点位移

TLD参数计算

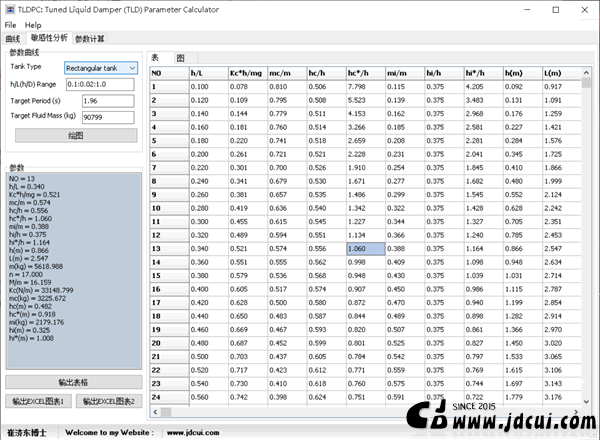

设置振荡目标质量比为2%，通过自编的 TLDPC 软件( [结构][软件] TLDPC: 调谐液体阻尼器参数计算器 [TLDPC: Tuned Liquid Damper (TLD) Parameter Calculator]  ) 计算TLD的参数。

有控模型

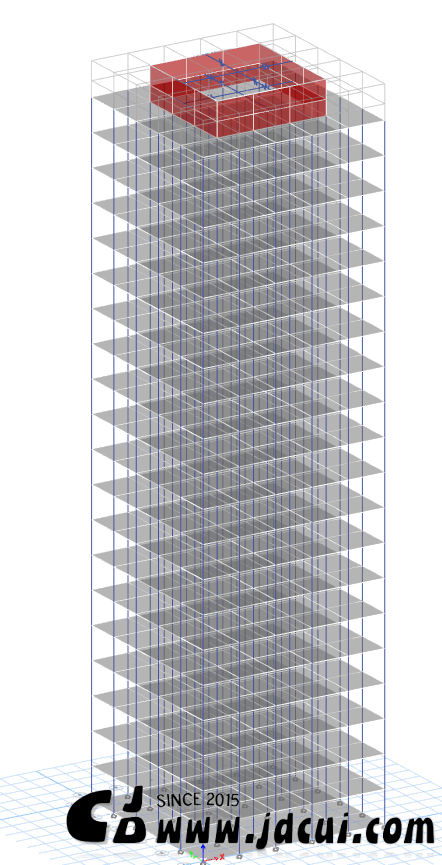

根据计算的TLD参数，建立设置TLD水箱的有控结构。

无控 vs. 有控

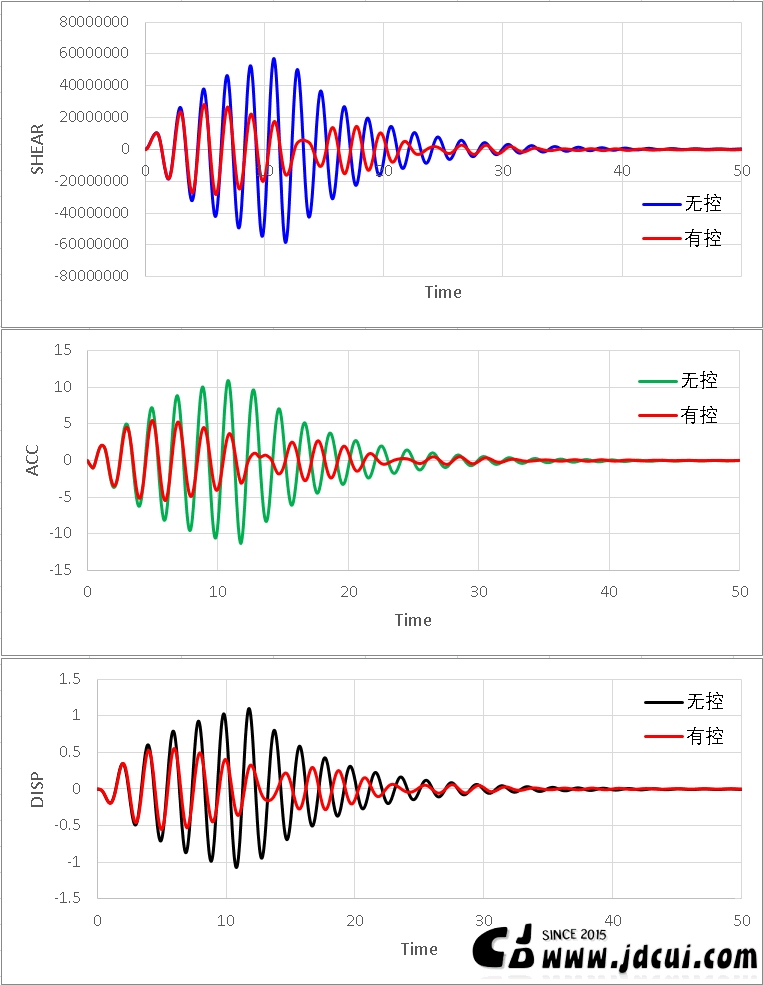

对有控结构进行动力时程分析，提取设置水箱减震后结构的响应，并与无水箱结构的响应进行对比。由结果可见，设置了水箱后，结构的响应显著降低。

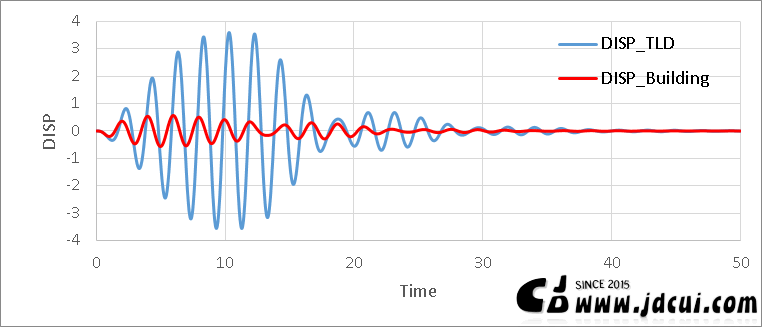

进一步对比水箱位移与结构的顶点位移如下图，可见，水箱位移与结构位移是不同步的，当主体结构位移从最大往回跑时，水箱的位移则正好相反，位移从最小往最大跑，正是水箱这种反向相互作用，降低了主体结构的响应。

---
