[软件][动力学][Dynamics] NSDOF算例2——单自由度体系非线性动力时程分析 ( NSDOF Example 2 — Nonlinear dynamic time history analysis of single degree of freedom system)

实干、实践、积累、思考、创新。

---

最近小伙伴做非线性粘滞阻尼器的参数分析，于是我们在 NSDOF （http://www.jdcui.com/?p=13947）软件上加了非线性粘滞阻尼器的分析功能。顺便做些测算例子。

这个例子与前面[软件][动力学][Dynamics] NSDOF算例1——单自由度体系弹性动力时程分析 例子的模型基本一致，不同之处在于此例结构为非线性，取二折线非线性本构，进行非线性动力时程分析。

单自由度体系参数：

质量m: 1.0 N-s2/m (kg);

阻尼比: 0.05；

初始刚度k0: 10 N/m;

屈服强度Fy: 0.75N

相应的屈服位移为 0.075m

重力加速度g: 9.807 m/s2;

加速度时程： A9OL

对应的阻尼系数c: 0.31623 N-s/m, 单自由度体系的自振周期为  1.98692s

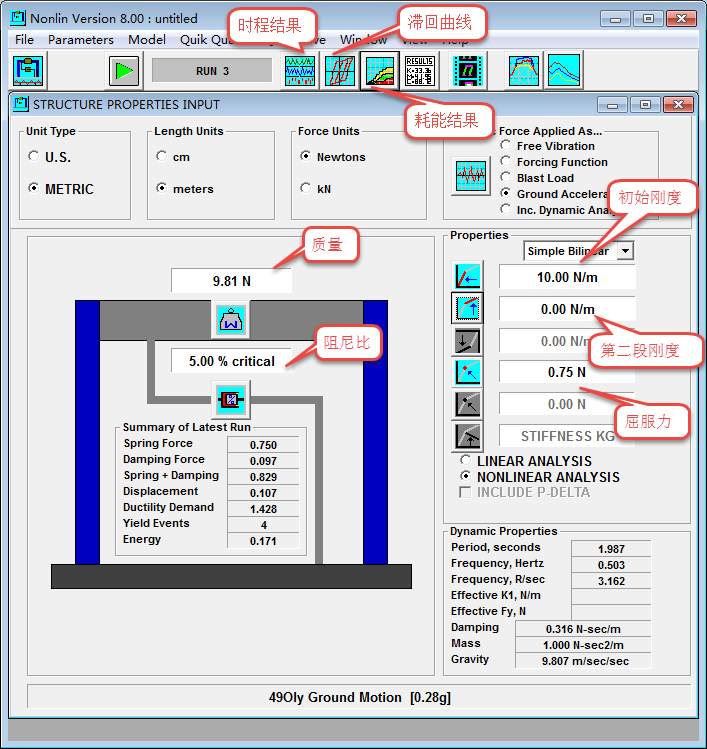

采用NSDOF 及 NONLIN 分别进行计算分析，并对比验证。

滞回曲线结果

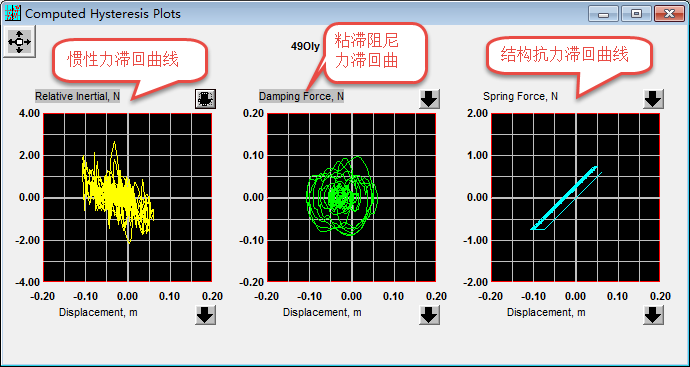

NONLIN结果

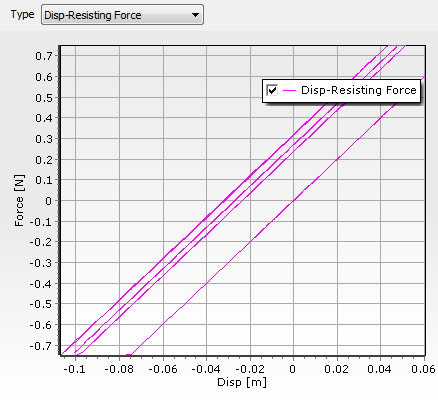

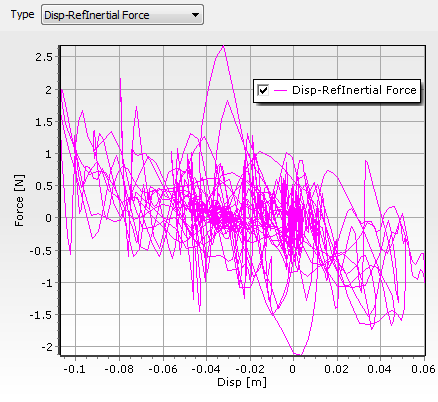

NSDOF结果

耗能曲线结果

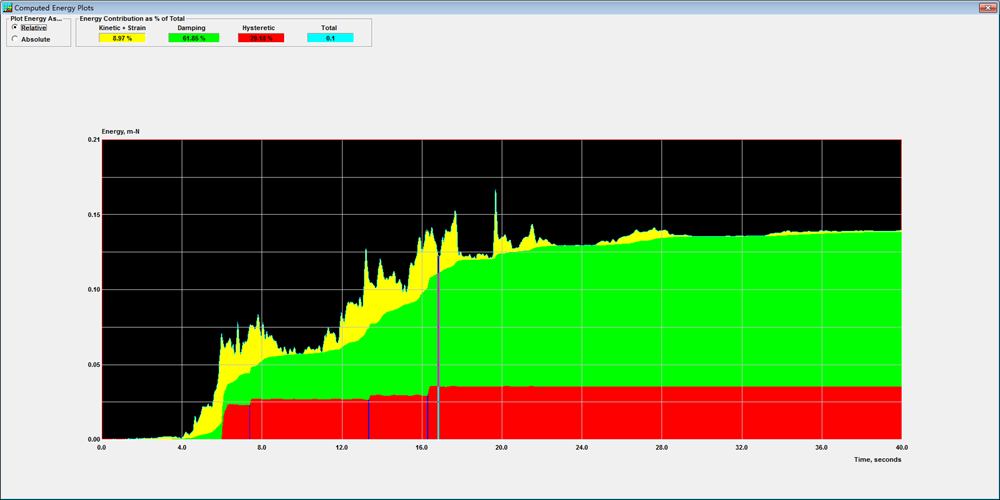

NONLIN的结果

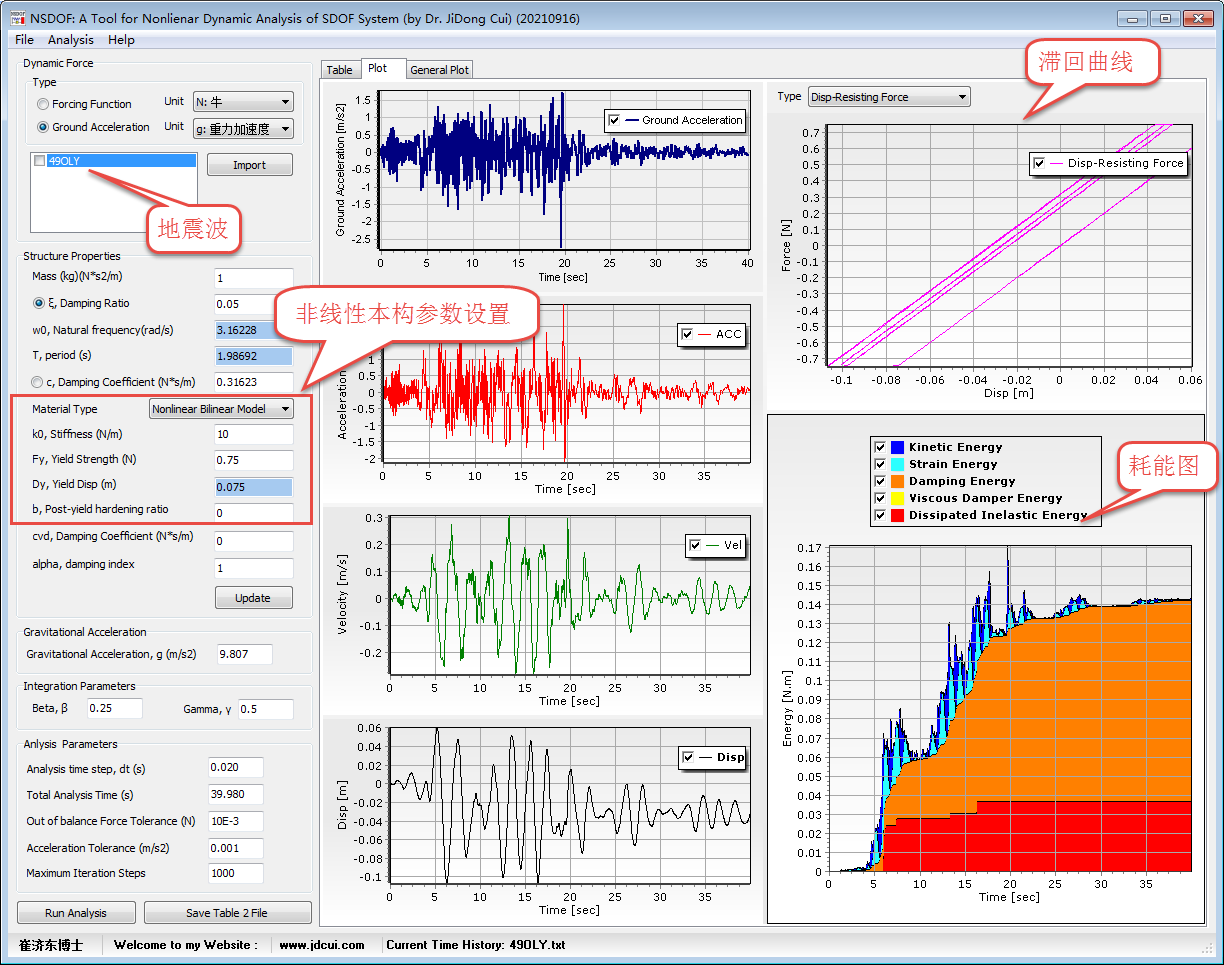

NSDOF的结果

红色为非线性耗能。两个软件的计算结果是一致的。另外NONLINE将动力势能及应变能合在了一起，没有分开表示，在NSDOF中是分开表示的。
