[软件][动力学][Dynamics] NSDOF算例1——单自由度体系弹性动力时程分析

实干、实践、积累、思考、创新。

---

最近小伙伴做非线性粘滞阻尼器的参数分析，于是我们在 NSDOF软件 （http://www.jdcui.com/?p=13947）上加了非线性粘滞阻尼器的分析功能。顺便用NSDOF做些测算例子。这是一个单自由度体系动力分析的例子。

单自由度体系参数：

质量m: 1.0 N-s2/m (kg);

阻尼比: 0.05；

弹性刚度k: 10 N/m;

重力加速度g: 9.807 m/s2;

加速度时程： A9OL

对应的阻尼系数c: 0.31623 N-s/m,

单自由度体系的指针周期为  1.98692s

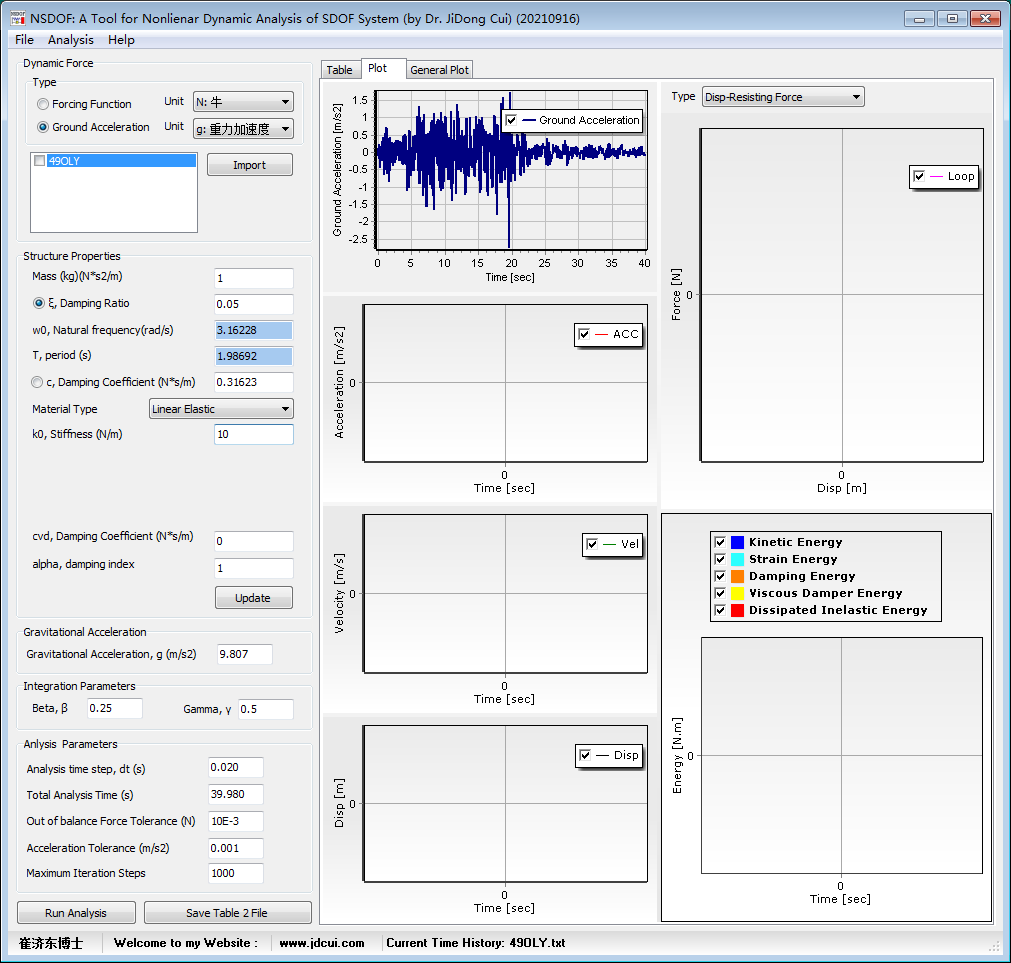

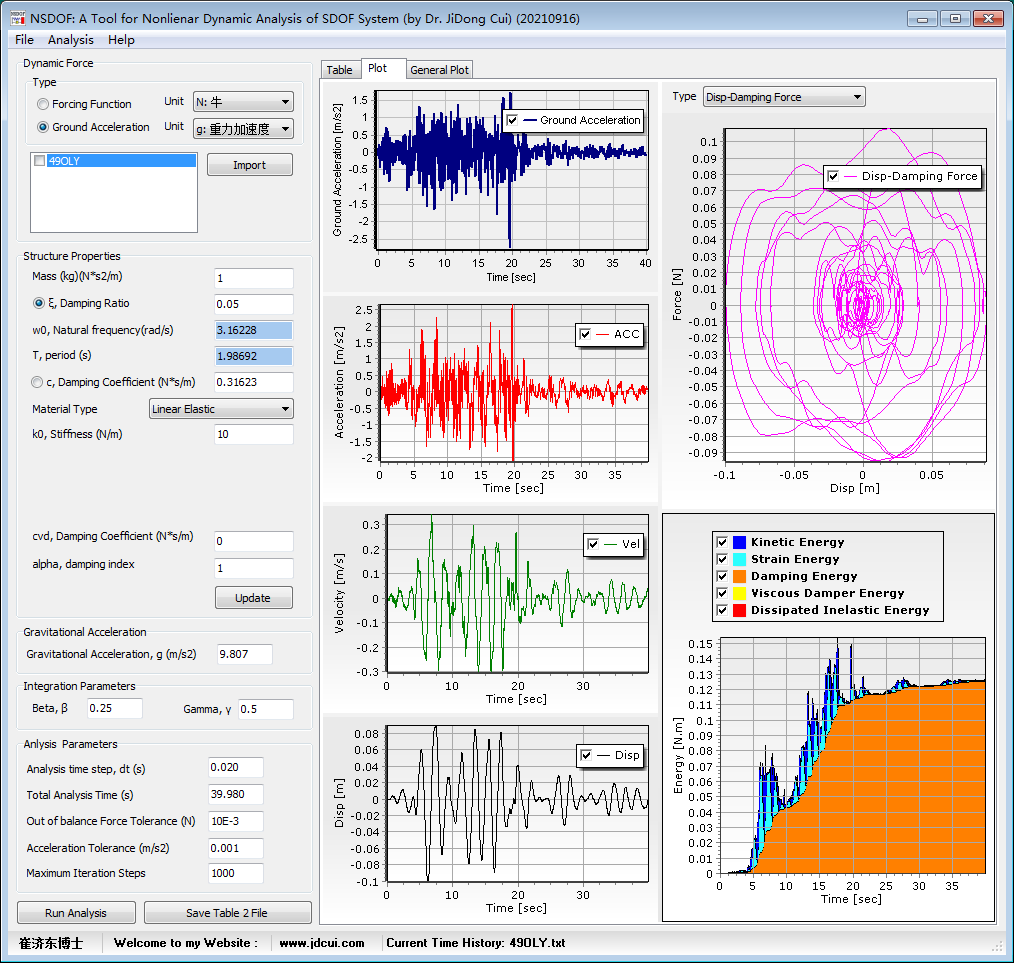

采用NSDOF进行计算，设置参数，并分析

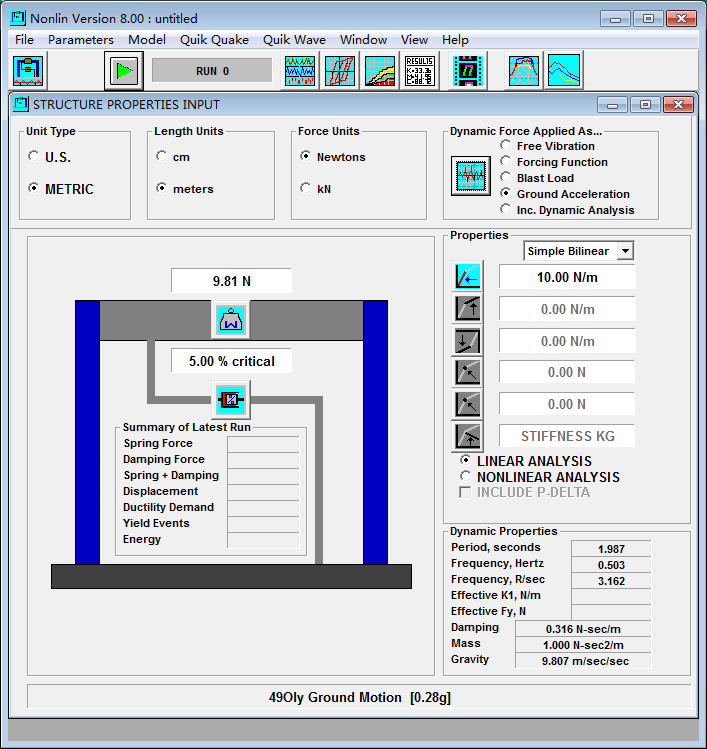

同时采用NONLIN进行计算，并对比验证。

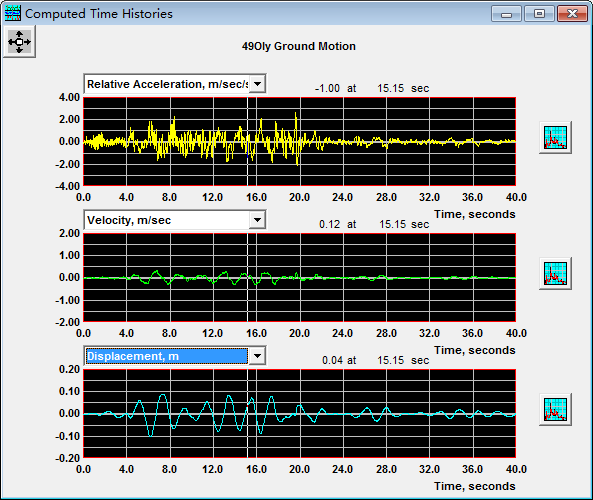

时程结果对比

NONLIN的结果

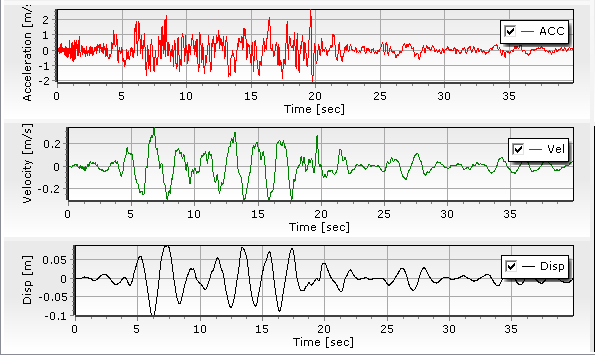

NSDOF的结果

滞回曲线结果对比

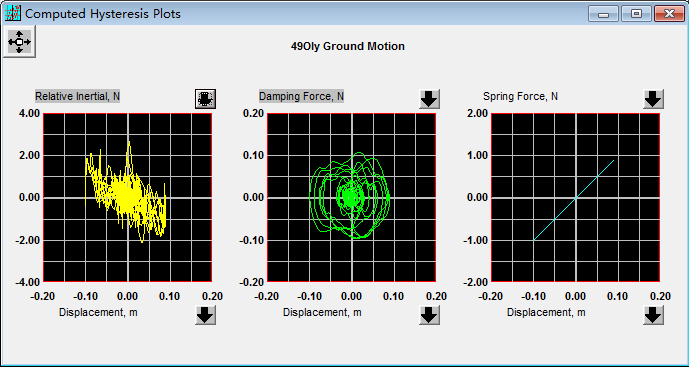

NONLIN的结果

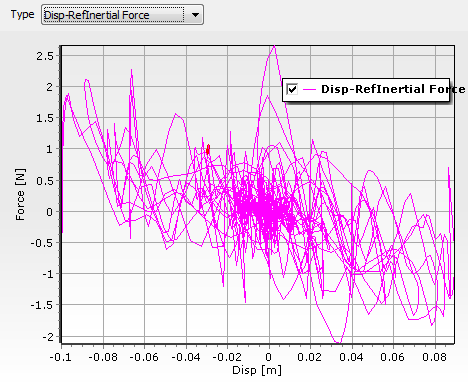

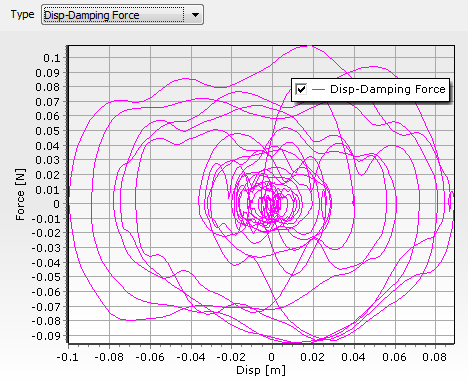

NSDOF的结果

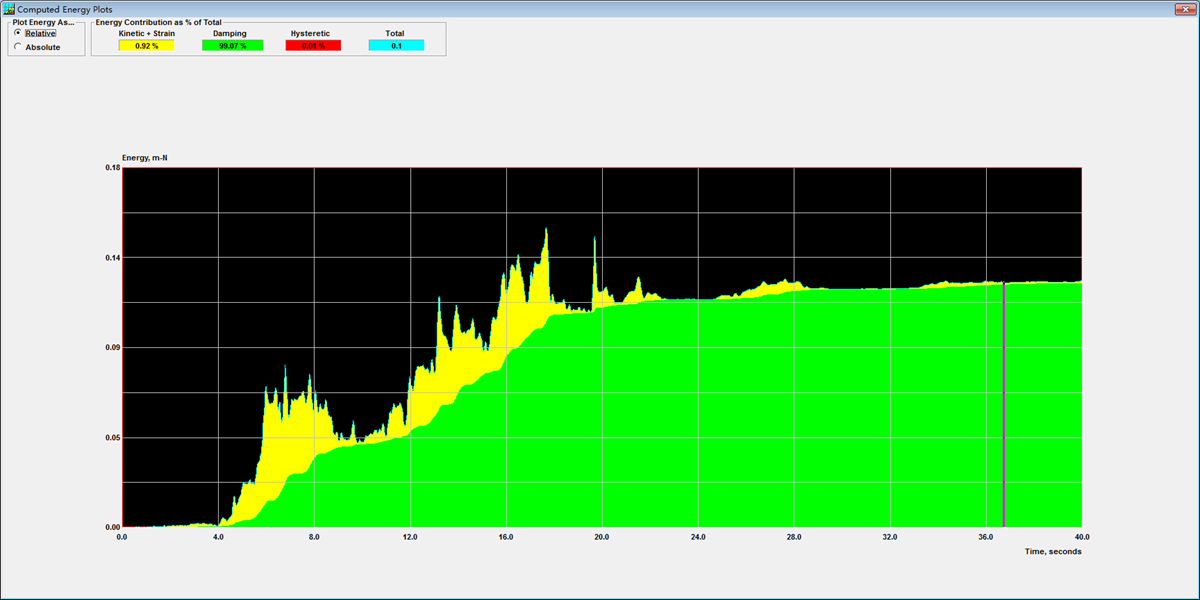

耗能结果对比

NONLIN的结果

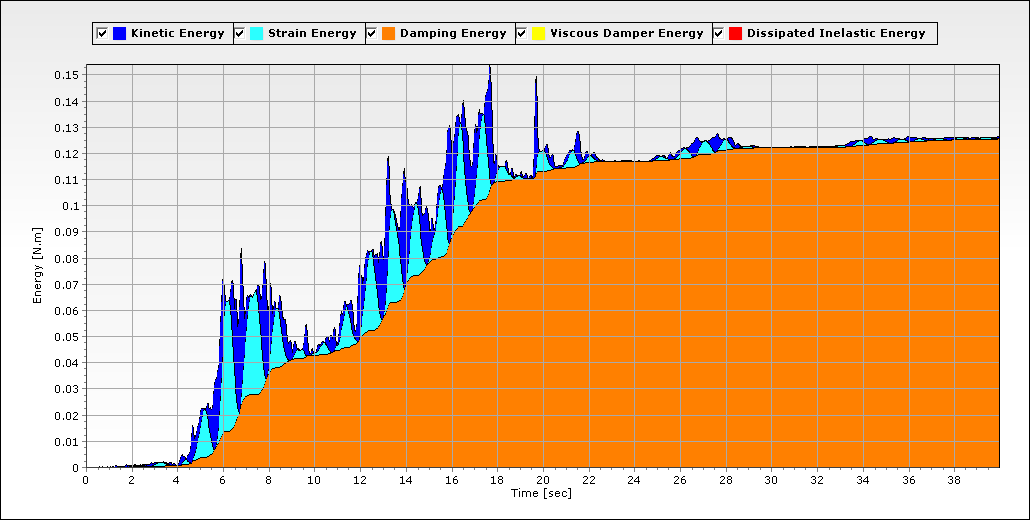

NSDOF的结果

可见，两个软件计算结果是一致的。

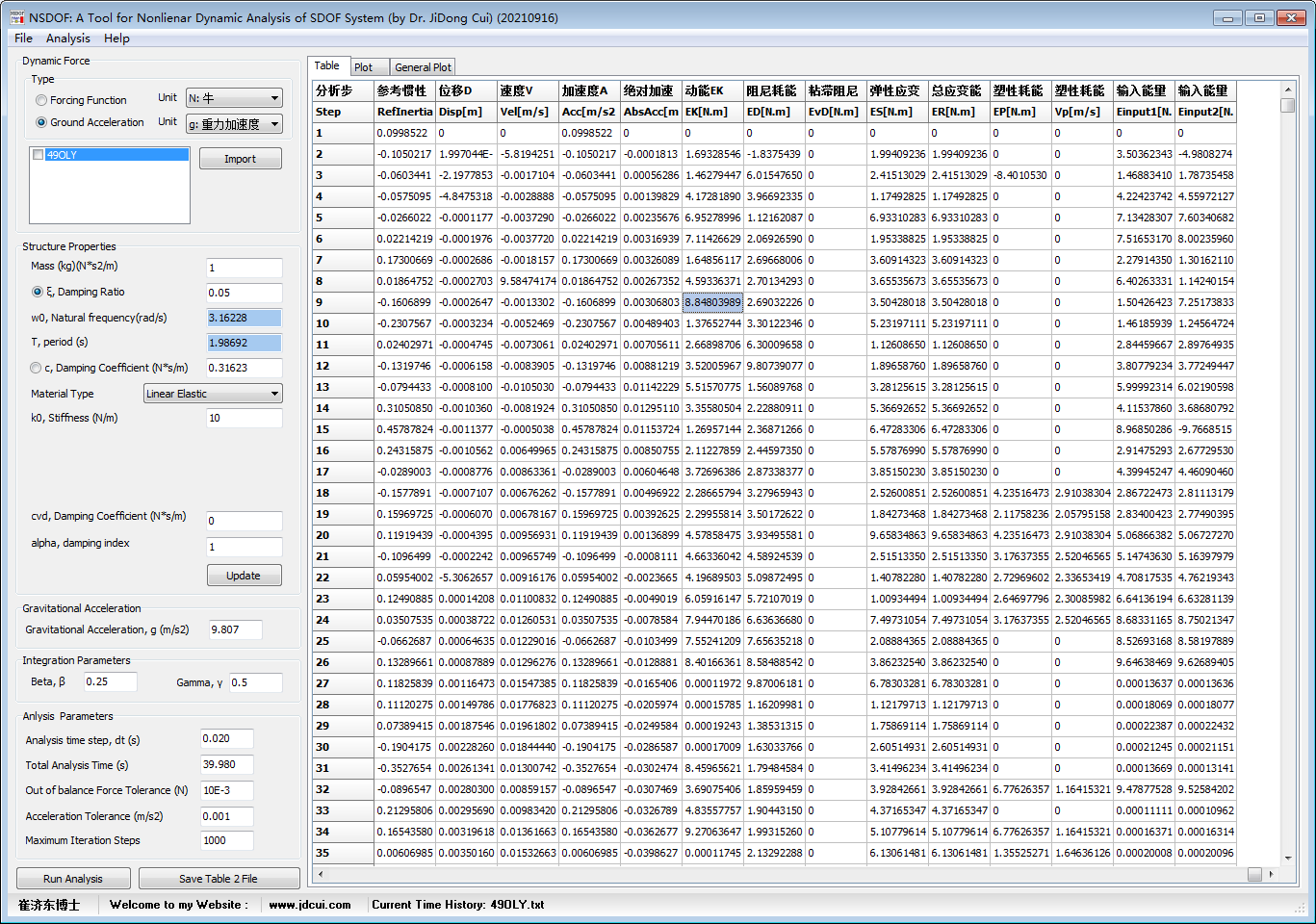

另外NSDOF详细输出了时程分析各反应量的详细数据。

---
