[ETABS] ETABS警告”THE STRUCTURE IS UNSTABLE OR ILL-CONDITIONED!!” (Case 3)

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。

---

接手一个ETABS模型，直接计算，报错，提示”THE STRUCTURE IS UNSTABLE OR ILL-CONDITIONED!!”，提示结构不稳定，模态结果也异常。

太久没用ETABS，总是各种问题。已经是第三次遇到这个问题：

* * * W A R N I N G * * *
THE STRUCTURE IS UNSTABLE OR ILL-CONDITIONED !!
CHECK THE STRUCTURE CAREFULLY FOR:
– INADEQUATE SUPPORT CONDITIONS, OR
– ONE OR MORE INTERNAL MECHANISMS, OR
– ZERO OR NEGATIVE STIFFNESS PROPERTIES, OR
– EXTREMELY LARGE STIFFNESS PROPERTIES, OR
– BUCKLING DUE TO P-DELTA OR GEOMETRIC NONLINEARITY, OR
– A FREQUENCY SHIFT (IF ANY) ONTO A NATURAL FREQUENCY

TO OBTAIN FURTHER INFORMATION:
– USE THE STANDARD SOLVER, OR
– RUN AN EIGEN ANALYSIS USING AUTO FREQUENCY SHIFTING (WITH
ADDITIONAL MASS IF NEEDED) AND INVESTIGATE THE MODE SHAPES

依然是这种刚度矩阵不稳定的问题。

解决办法，讲求解器，设置为 标准求解器，根据提示检查。

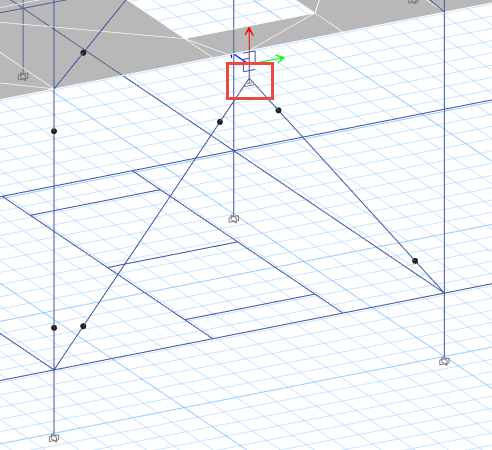

最后发现问题出现在连接单元相关的自由度上，是由于支撑端部释放过多导致节点在某些自由度上刚度为0。

算是找到通用的解决办法了。

---
