[Tool][软件][Update] PPPSP V2020: Pushover Performance Point Solution Program [Pushover 分析性能点求解程序][Based on FEMA 440]

实干、实践、积累、思考、创新。

---

7月拖到现在11月，终于可以更新了．．．．．．

• 程序图标 ( Program Icon )



• 程序介绍 ( Program Introduction)

基于FEMA 440等效线性化法 Pushover分析方法 的性能点求解程序。( A program for the Solution of Pushover Performance Point based on FEMA 440 Equivalent Linearization Method. )

旧版软件：[Tool][软件][性能设计] PPPSP v2017: Pushover Performance Point Solution Program [Pushover 分析性能点求解程序][Based on FEMA 440]

在小伙伴的建议下，主要进行了以下更新：

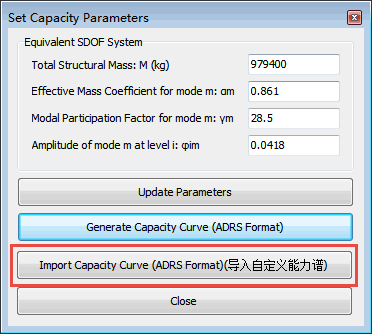

（1）增加了导入自定义能力谱的功能

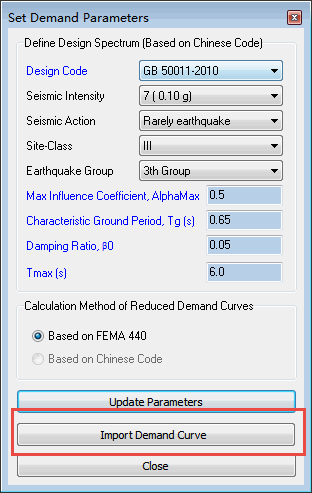

（2）增加了导入自定义需求谱的功能

（3）增加了初始刚度T0的评估方法，可通过初始刚度计算，也可通过规范建议的二折线等效法计算

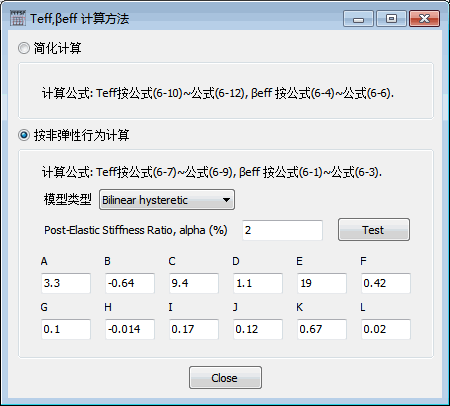

（4）基于FEMA 440 规范，增加了Teff及ßeff的计算方法（可基于规范建议的简化公式计算，也可以基于规范建议的按模型类型 通过确定 A B C D  E F G H I j  k L 参数的方法来计算。）

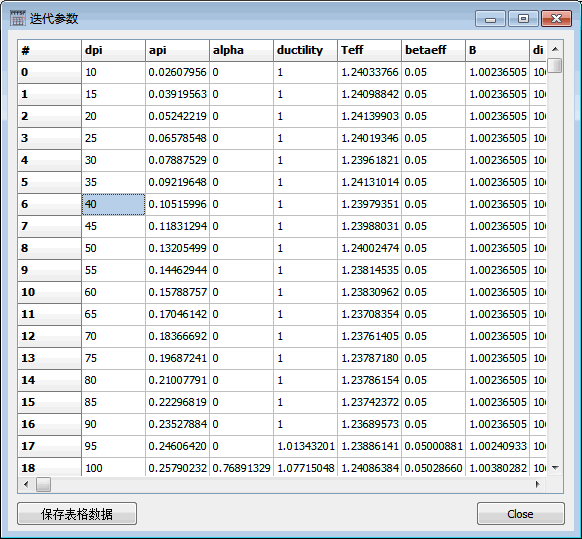

（5）增加了性能点迭代过程记录与显示功能，程序可以记录性能点迭代过程中各个参数的变化过程，同时显示性能点迭代轨迹。

• FEMA 440等效线性化方法介绍 ( Introduction of FEMA 440 Equivalent Linearization Method )

FEMA 440等效线性化方法是众多Pushover分析方法中的一种，是ATC-40能力谱法（Capacity-Spectrum Method ）的一种改进，其基本原理如下图所示。( Equivalent linearization procedure of FEMA 440  is a modification to the Capacity-Spectrum Method (CSM) of ATC-40. )

When equivalent linearization is used as a part of a nonlinear static procedure that models the nonlinear response of a building with a SDOF oscillator, the objective is to estimate the maximum displacement response of the nonlinear system with an “equivalent” linear system using an effective period, T_eff, and effective damping, β_eff (see Figure above). The global force-deformation relationship shown in the above figure for a SDOF oscillator in acceleration-displacement response spectrum (ADRS) format is termed a capacity curve. The capacity curve shown in the above figure is developed using the conventional procedures of FEMA 356 or ATC-40. The effective linear parameters are functions of the characteristics of the capacity curve, the corresponding initial period and damping, and the ductility demand, µ.

——— from FEMA 440

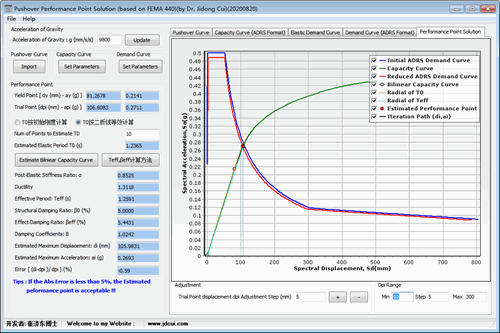

• 程序界面 ( Program Interface )

• 实例 ( Example )

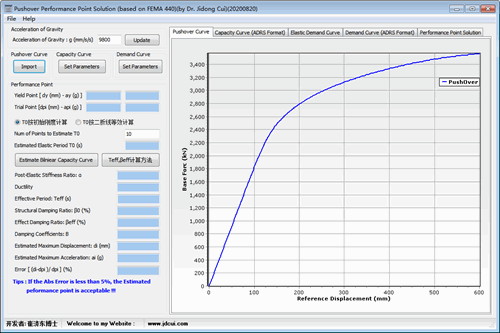

(1) 导入pushover数据， Import Push Over Data

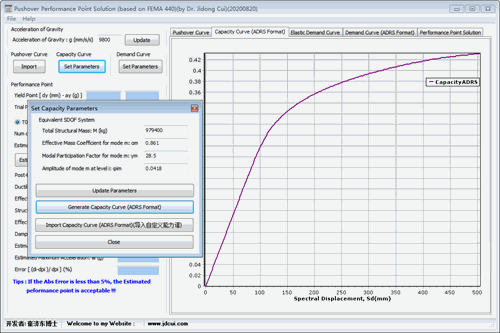

(2)生成能力谱， Generate Capacity Curve

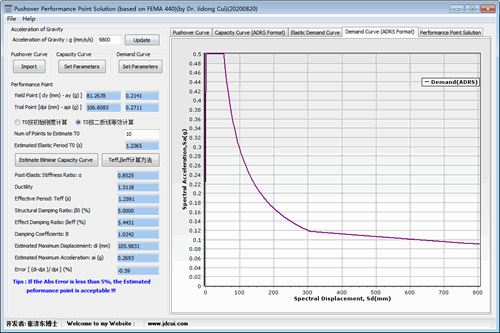

(3)设置需求普参数， Set Demand Curve

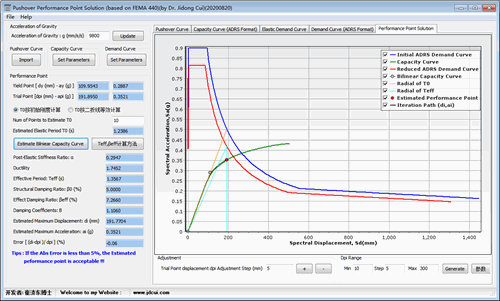

(4)求解性能点， Solution of Performance Point

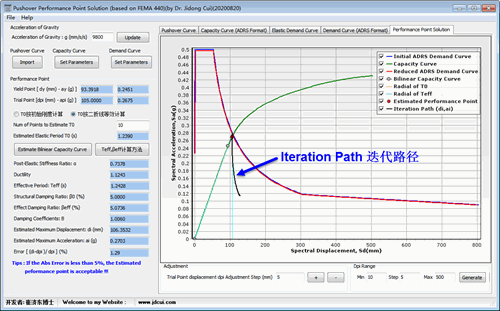

(5)查看性能点迭代路径，Performance Point Iteration Path

• 迭代动画 ( Iteration Animation)

---

Vote Up +30 Vote Down -3You already voted!

• 注释 ( Comments )

(  如果您需要这个软件，请在这给网站捐助：http://www.jdcui.com/?page_id=4813，捐助不低于250RMB，捐助后在评论区留下您的评论，软件将通过客服qq (3014479529) 给您发送，敬请尊重劳动成果 ！！！)
