实干、实践、积累、思考、创新。 采用 BBCA（[科研][工具][软件] BBCA v2023: 从滞回曲线提取骨架曲线 [BBCA: Extract Backbone Curve from Hysteretic Loop]）测试一类比较特殊的“分级屈服形”滞回曲线骨架曲线提取。 以下采用BBCA提取这个“分级屈服形”滞回曲线 的骨架曲线。 对BBCA进行局部更新和调整，将上述滞回曲线导入BBCA进行分析，结果如下图所示。由图可见，BBCA可以获得“分级屈服形”滞回曲线 的骨架曲线。 相关博文( Related Topics) [01] [试验][软件][科研] CurveCorrection 2024: General Curve Correction Program [通用曲线修正程序] [02] [科研][软件][试验] HLAV: …

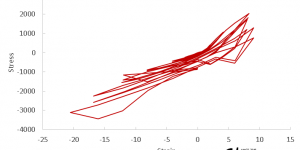

实干、实践、积累、思考、创新。 小伙伴的应变数据存在些问题需要修正，利用LoopModifier [试验][软件][科研] LoopModifier 2024: Hysteretic Loop Modification Program[滞回曲线修正工具 2024版] 做个修正例子。 下图是实测的应变数据 有图可见，基本看不出规律，明显是因为离散点太多。 将数据导入LoopModifier，如下图所示： 通过历程图课件，应变数据存在离散，且在约225步以后，应变片已经失效了。于是利用LoopModifier的删除点功能，把离散点删除掉，可以获得最后合理的应变数据。 将修正后的数据输出如下图所示 相关博文( Related Topics) [01] [试验][软件][科研] CurveCorrection 2024: General Curve Correction Program [通用曲线修正程序] [02] [科研][软件][试验]HLAV: Hysteresis Loop Animation …

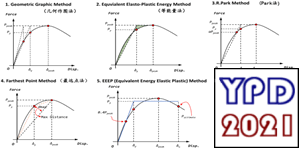

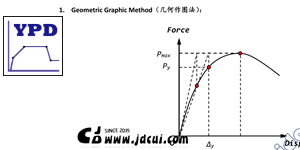

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 新版的YPD软件终于更新了。 YPD软件的基本功能：根据构件或结构的力-位移骨架曲线计算等效屈服变形、极限变形和延性系数。软件提供了5种常用的等效屈服位移计算方法，具体包括：几何作图法（通用屈服点法）、等能量法、R.Park、最远点法、EEEP法。YPD软件可以通过图形的方式，显示不同分析方法的求解过程，便于用户检查数据。软件分析结果可以保存到文本文件，也支持多组数据的批量分析。YPD是一个方便研究而编写的效率工具，软件非常易用，特别适合于做实验研究的同学。 The basic function of YPD software is to calculate equivalent yield deformation, ultimate deformation, and ductility coefficient based on the …
实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 软件基本功能：试验数据平滑，支持全局平滑修正和局部平滑修正，支持图形交互的方式，控制曲线修正的范围及修正强度。 最初制作这个软件主要用于平滑试验数据，后面对软件进行了扩展，除了对试验数据进行平滑外，还可以用于对数据进行修正，因此准确说，这是一款试验数据平滑修正工具，既可处理滞回曲线的抖动异常，也可一定程度处理试验数据中的锯齿问题、噪声问题等，功能蛮强大。 软件版本迭代： 20221129版本：[工具][试验][编程] DataSmoothing V2020: A Program for Data Smoothing [试验数据曲线平滑+降噪工具 20220918版本：增加 局部区域平滑修正功能： [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例7 (局部区域平滑修正)(精) 20221005版本：增加 停顿点及平滑组合修正功能： [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例8 (组合停顿点修正) …

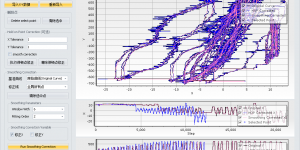

实干、实践、积累、思考、创新。 利用DataSmoothing软件（ [工具][试验][更新] DataSmoothing v2022: A Program for Test Data Smoothing [试验数据曲线平滑+降噪工具] ）做的一个特殊试验数据修正处理，有需要的小伙伴可以参考一下。 原始曲线如下图所示 将数据导入Datasmoothing进行平滑，如下图所示 将平滑后的数据导出，对比修正前后数据结果，如下图所示 DataSmoothing 的软件案例 ( Application Examples) [01] [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1 [02] [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2 [03] [工具][试验][编程] DataSmoothing + …

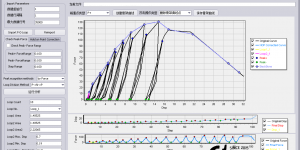

实干、实践、积累、思考、创新。 新版 HLA滞回环分析软件 [试验][工具][更新] HLA v2023: Hysteretic Loop Analysis Program [HLA滞回曲线分析工具 2023版]，做了很多更新。其中一个更新是增加了新的滞回环划分算法，使得HLA适用于更多复杂的滞回曲线。下面是一个简单例子进行介绍。 如所示，下图滞回曲线包含两个部分，第一个部分实在原点附近滞回，第二个部分在3.5位移位置滞回，滞回存在存在一个明显的平动。 采用旧版软件或者旧版算法，软件只能划分第一部分的滞回环，后面的滞回环无法识别。 采用新版软件进行处理，设置算法为by Force再次分析，可以发现软件可以识别第二部分的滞回环，如下图所示。 相关博文( Related Topics) [01] [试验][工具][更新] HLA v2023: Hysteretic Loop Analysis Program [HLA滞回曲线分析工具 2023版] [02] …
实干、实践、积累、思考、创新。 这次又花了很多时间更新了BBCA软件，增加了多种功能和改进，同时内部基本重写了很多代码。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 基本目标是：从滞回曲线提取骨架曲线，方便做试验的小伙伴. Extract Backbone Curve from Hysteretic Loop. 历史版本： BBCA v2019： [科研][工具][软件] BBCA v2019: 滞回环骨架曲线提取工具 [BBCA: Extract Backbone Curve from Hysteretic Loop] …
实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 程序主要用于处理偏心拉压滞回曲线，也是小伙伴找我们编制的一款程序。由于偏心拉压滞回曲线相对于常规的滞回曲线有一些特别的地方，数据处理上相对会复杂很多。下面是偏心拉压加载的介绍。 偏心加载模式 偏心拉压滞回曲线 偏心拉压滞回曲线动画 程序使用 ( Steps to use) （1）导入滞回曲线（Import hysteretic loop.） （2）计算滞回曲线的常用参数，包括： a: 各个滞回环的面积 ( Loop Energy ) b: 特征点的位移和力 …
实干、实践、积累、思考、创新。 用小伙伴的应力-应变试验数据做个修正案例。 如下图所示，是原小伙伴的应力应变数据，可以发现在应变较小时，曲线异常抖动，在应变较大后期也存在部分跳跃的不连续位置。 首先在数据平滑之前，先将原始试验数据导入PPC软件( [软件][试验] PPC: Pause Point Correction [试验曲线停顿点修正工具] )进行停顿点修正。因为试验过程中的停顿点和非停顿点可以认为是两类频率非常不同的数据，那么保留停顿点直接对原始数据进行平滑修正可能会影响平滑修正效果。 下图是停顿点修正前后的应力曲线，可以发现，试验曲线存在较多停顿点，而且基本都集中在峰值应力位置，这些停顿一般是试验过程中途暂停导致。 进一步将停顿点修正后的数据导入DataSmoothing ([工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具])进行平滑修正，如下图。 修正完毕后，导出修正前后的数据并绘图如下，可以发现，经过平滑修正后的应力-应变曲线趋势更加清晰。 关于试验数据修正程序介绍 ( Program Introduction) NoiseRemoval：http://www.jdcui.com/?p=15046 该程序主要作用是，修正试验数据中的噪声，适合那些许多波动试验数据曲线。 OutlierRemoval：http://www.jdcui.com/?p=14365 …
实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 朋友找我们写的一个小工具，主要功能是修正试验曲线的停顿点。我们知道做拟静力试验，很多时候并不是一次性做完，而是做一下然后停下来看试验现象、或者停下来进行一些检查，确保没问题后再进行试验。而在停下来的时候记录仪器通常并不会停止记录，这就会导致很多停顿点，有些时候这些停顿点会影响数据的处理和分析。因此，可以考虑对数据的停顿点进行处理。另外，修正完停顿点后，试验曲线的数据量通常也会显著减少。如果需要做这之类修正就可利用这个工具去做。 PS:2022/11/20 对程序进行更新，增加了局部平滑修正选项，可使得停顿点修正得进一步的改善。 程序案例 ( Program Examples) [01] [试验][工具] 试验应力-应变曲线平滑修正案例 1(PPC试验停顿点修正+DataSmoothing平滑修正) (Case of smoothing correction of test stress-strain curve) [02] [试验][工具] 试验力-位移滞回曲线平滑修正案例 2(PPC试验停顿点修正+DataSmoothing平滑修正) …
实干、实践、积累、思考，创新。 小伙伴试验数据出问题，找我们处理。 用小伙伴的试验数据做的 DataSmoothing （[工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具]） 试验滞回曲线平滑修正案例。 直接上图，看修正过程和结果。 将数据导入DataSmoothing： 原始数据在滞回环的角点存在异常凸起： 对于这个情况，采用默认的参数，进行一个低阶的平滑参数修正，修正后滞回曲线如下图 可以看到，修正后，滞回环角点的异常突出点基本消除了。 DataSmoothing 的软件案例 ( Application Examples) [01] [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1 [02] [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2 [03] [工具][试验][编程] DataSmoothing …

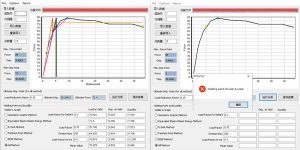

实干、实践、积累、思考、创新。 小伙伴采用YPD（ [软件][科研][试验] 2021版 YPD: Yield Point and Ductility [2021版 YPD: 等效屈服点和延性分析程序] ）分析数据，遇到 “Floating point division by zero” 错误，这里记录一下处理方法。 （1）打开软件，导入数据，图形显示数据能导入 （2）点击“运行分析”，弹出报错 “Floating point division by zero” 错误对话框。 （3）后续检查发现，主要原因是骨架曲线数据是倒序的，是从大到小排序的。YPD应该读入从小到大的骨架曲线。 （4）将骨架曲线数据改为从小到大。 （5）重新导入修改后的骨架曲线数据，并点击“运行分析”，可正确计算并获得计算结果了。 …
实干、实践、积累、思考、创新。 用小伙伴的试验数据做的 DataSmoothing （[工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具]） 试验滞回曲线平滑修正案例。 直接上图，看修正过程和结果吧。 曲线1： 曲线2： 小伙伴做完试验，很慌，看到软件的修正结果后，心就稳了。 DataSmoothing 的软件案例 ( Application Examples) [01] [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1 [02] [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2 [03] [工具][试验][编程] DataSmoothing …

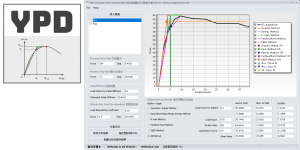

软件已更新，新版移步：http://www.jdcui.com/?p=22007 实干、实践、积累、思考、创新。 忙完项目，根据网友要求，更新一下这个YPD程序，YPD: Yield Point and Ductility [YPD: 等效屈服点和延性分析程序]。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 软件根据构件或结构的力-位移骨架曲线计算的等效屈服变形、极限变形和延性系数。软件提供了3种常用的等效屈服位移计算方法：几何作图法（通用屈服点法）、等能量法、R.Park、最远点法、EEEP法。方便研究而编写的小工具，特别适合于做实验研究的同学。 This program is used for evaluation of yield deformation , ultimate deformation and …
坚持实干、实践、积累、思考，创新。 小伙伴让写个EEEP(Equivalent Energy Elastic Plastic) 等效屈服点及延性分析程序，用MATLAB测试编写。改天找时间添加到 YPD（[软件][科研][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序]）软件。 相关博文( Related Topics) [01] [软件][科研][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序] …
将自编的与试验数据分析及处理相关的程序汇总于此，有需要的小伙伴可以看看。 另外，也可以从网站的这个下拉菜单去查看。 以下也顺带列一下。 1.【HLA: Hysteretic Loop Analysis Program】【滞回曲线分析程序】 介绍：主要是针对做构件试验的研究生及科研人员做的，软件可以对对称的滞回曲线，不对称的滞回曲线进行分析，获得各圈滞回曲线的割线刚度、等效黏滞阻尼系数、耗能系数，等常用的做构件滞回性能评估的参数。程序非常方便做构件试验的同学使用，只要将试验的滞回曲线导入程序进行分析，可输出常用的分析参数，可直接输出 EXCEL图表，用户导入数据，进行分析后可选择输出EXCEL图表，就是我们连EXCEL图都懒得做了，输出EXCEL后可以对格式稍微做些调整，即可直接用于论文；另外还可以可将各圈滞回环曲线输出到文本，更加方便使用者进行数据分析。 HLA v2016：[科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析工具] HLA v2019： [软件][科研][更新][试验] 2019版 HLA: Hysteretic Loop Analysis Program [2019版 HLA: …
实干、实践、积累、思考、创新。 在 YPD 2020（ [软件][科研][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序] ）的基础上，增加这个 YPD_BAT软件，用于进行多个构件的批处理分析。方便做构件参数研究的朋友。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 软件根据构件或结构的力-位移骨架曲线计算的等效屈服变形、极限变形和延性系数。软件提供了3种常用的等效屈服位移计算方法：几何作图法、等能量法、R.Park、最远点法。方便研究而编写的小工具，特别适合于做实验研究的同学。 This program is used for evaluation …
实干、实践、积累、思考、创新。 忙完项目，根据网友要求，更新一下这个YPD程序，YPD: Yield Point and Ductility [YPD: 等效屈服点和延性分析程序]。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 软件根据构件或结构的力-位移骨架曲线计算的等效屈服变形、极限变形和延性系数。软件提供了3种常用的等效屈服位移计算方法：几何作图法、等能量法、R.Park、最远点法。方便研究而编写的小工具，特别适合于做实验研究的同学。 This program is used for evaluation of yield deformation , ultimate deformation and ductility …
坚持实干、坚持实践、坚持积累、坚持思考，坚持创新。 好心网友使用了软件后，帮忙整理了这个YPD软件的简易版使用手册《等效屈服点与延性计算工具 YPD 简易使用手册》。再此表示感谢。 关于，YPD软件，可访问这个页面：[软件][科研][更新][试验] 2019版 YPD: Yield Point and Ductility [2019版 YPD: 等效屈服点和延性分析程序] [点击下载]： YPD简易使用手册_20190817.pdf (1) 导入滞回曲线默认从第二行开始。 (2) 运行分析 输入对应的分析参数，选择Calculate，进行等效屈服点和延性分析。 此处极限位移点取峰值承载力下降15%为例进行延性分析。 等效屈服点分析可选取三种方法。 几何作图法： 等能量法： Park法(比例系数取0.75为例)： 三种方法的平均值： (3) 输出结果
实干、实践、积累、思考、创新。 YPD已更新至2020版，新版软件请看这个链接：[软件][科研][更新][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序] 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 软件根据构件或结构的力-位移骨架曲线计算的等效屈服变形、极限变形和延性系数。软件提供了3种常用的等效屈服位移计算方法：几何作图法、等能量法、R.Park法。方便研究而编写的小工具，特别适合于做实验研究的同学。 This program is used for evaluation of yield deformation , ultimate deformation …

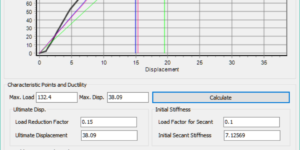

好几个网友反馈在使用等效屈服点和延性计算程序 YPD （链接:[试验][研究][小工具][编程] YPD:Yielding Point & Ductility [等效屈服点和延性计算]）时候，出现 “Invalid Floating Point Operation” 的错误，经过检查均发现是类似的数据格式输入问题，就统一在这里以一个例子做个说明吧。 （1）导入数据，点击计算，提示 “Invalid Floating Point Operation” 的错误： （2）检查导入的数据，发现数据的格式与软件自带的标准格式不同 （3）标准格式如下，第一行为标题行，软件读取默认略过 （4）按标准格式修改，补充上一行标题行，另外，原点如果是 (0,0)点，最好也补上 （5）再次导入按标准格式修改后的数据，然后点击计算，结果如下。三种方法的屈服点击曲率均计算出来了。 程序下载 ( Program Download ) [01] [软件][科研][试验] …
软件根据构件或结构的力-位移骨架曲线计算的等效屈服变形、极限变形和延性系数。软件提供了3种常用的等效屈服位移计算方法：几何作图法、等能量法、R.Park法。方便研究而编写的小工具，特别适合于做实验研究的同学。This program is used for evaluation of yield deformation , ultimate deformation and ductility factor of structures and structural assemblages from laboratory testing , based on the force-displacement backbone curve. Three commonly used methods for estimating the yield deformation are provided by the program. These includes : Geometric Graphic Method , Equivalent Elasto-Plastic Energy Method, R.Park Method.It’s a simple-to-use program.
