[工具][软件]OSFSV v2021: OpenSees Fiber Section Viewer [OpenSees纤维截面可视化工具]

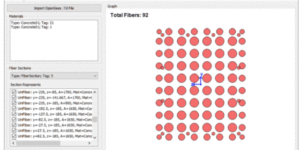

实干、实践、积累、思考、创新。一直想更新这个软件，这款软件最早在2017年开发出来的时候，算是全网唯一的opensees的纤维截面工具，最近终于可以抽时间进一步对这个软件进行更新。程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) OpenSees纤维截面可视化工具（OpenSees Fiber Section Viewer）。程序基本功能是，解析OpenSees的.tcl文件，提取其中的纤维截面，显示具体的纤维截面剖分情况。OpenSees Fiber Section Viewer is a visualization program for fiber secion in OpenSees. 编写这个程序的主要目的是，由于很多.tcl文件编写时，纤维截面的定义采用的是 OpenSees 提供的path和layer命令，这些命令容易编写却不方便查看，难以检查具体的纤维截面剖分是否正确。尤其是在阅读别人编写的 .tcl …

My Software [我的软件] / PERFORM-3D / Performance Based Seismic Design [抗震性能设计] / Programming [编程] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[PERFORM-3D][Tool] 组合钢管混凝土CFST柱纤维截面工具 [Combined CFST Column Inelastic Fiber Section]

实干、实践、积累、思考、创新。应网友的要求，增加一个组合矩形钢管混凝土柱截面纤维划分的小工具，分享给大家。程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 针对PERFORM-3D软件的组合钢管混凝土柱截面纤维剖分小工具。程序通过导入文本参数(.csv)，直接生成纤维截面的参数，并导出PERFORM-3D需要的二进制文件(.PF3CMP)。然后通过PERFORM-3D导入.PF3CMP文件完成繁琐的纤维截面输入工作，节省你的时间。 This program is used for the data input of the “Inelastic Fiber Column Section” in PERFORM-3D. Through the import of section properties in …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Finite Element Method [有限元法] / PERFORM-3D / Reinforced Concrete [钢筋混凝土] / Structural Engineering [结构工程]

混凝土受拉本构对结构动力时程分析结果的影响[The effects of the concrete tensile constitutive on structural dynamic time hisotry analysis]

为对比小震情况下混凝土抗拉刚度对结构分析的影响，测试三种本构对结构分析的影响：（1）不考虑受拉本构；（2）真实考虑受拉的影响；（3）受拉本构按弹性考虑。以下测试中，所有模型使用的单元类型均一致，均采用纤维梁柱模型，变化的只是受拉部分的本构。通过这两个小例子可以定性说明：（1）一般情况，忽略混凝土的受拉本构，对结构的整体响应分析结果影响不大（虽然这个测试的是小震）。（2）即便结构基本处于弹性（应变小于钢筋和混凝土的屈曲应变），混凝土的受拉区按弹性考虑时的结构整体响应分析结果可能和真实考虑混凝土受拉时的分析结果相差很大。因此反过来也可以说，平时在一般结构分析软件中，采用弹性单元进行小震动力弹性时程分析获得的结构整体响应可能和真实响应相差很大。from 崔济东，崔济东的博客，www.jdcui.com, CJD, JidongCui

Earthquake Engineering [地震工程] / My Software [我的软件] / OpenSees / Programming [编程] / Structural Engineering [结构工程]

[Tool][工具][科研] OSFSV 2017: OpenSees Fiber Section Viewer [OpenSees纤维截面可视化工具]

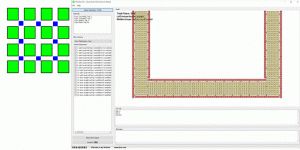

OpenSees纤维截面可视化工具（OpenSees Fiber Section Viewer）。程序基本功能是，解析OpenSees的.tcl文件，提取其中的纤维截面，显示具体的纤维截面剖分情况。OpenSees Fiber Section Viewer is a visualization program for fiber secion in OpenSees.编写这个程序的主要目的是，由于很多.tcl文件编写时，纤维截面的定义采用的是 OpenSees 提供的path和layer命令，这些命令容易编写却不方便查看，难以检查具体的纤维截面剖分是否正确。尤其是在阅读别人编写的 .tcl 文件时，由于编写命令的习惯不同，更加难以检查纤维截面的定义是否合理。因此，如果有一个程序能将OpenSees的fiber、path和layer命令解析出来，并形成纤维图形直观显示，将大大提高初学者阅读和检查.tcl文件的效率，本博文提供的这个小程序很好的解决了这个问题。

Earthquake Engineering [地震工程] / PERFORM-3D / Reinforced Concrete [钢筋混凝土] / Solid Mechanics [固体力学] / Structural Engineering [结构工程]

[书]PERFORM-3D原理与实例 – 第5章 – 纤维截面模型

梁柱纤维截面模型的具体思路是将单元内部积分点处的截面离散为若干纤维，并假定截面满足平截面假定，由截面的曲率和中性轴的位置获得纤维应变，由纤维应变结合所采用的材料滞回本构关系获得纤维的应力，将纤维的应力沿截面积分可以获得截面的轴力和弯矩。纤维截面模型通过材料积分获得截面的内力-变形关系，与塑性铰模型直接给出截面内力-变形关系相比，在描述截面压弯耦合非线性行为方面有着更大的优势。本章将对PERFORM-3D[1,2]中的梁、柱纤维截面模型进行介绍。

Earthquake Engineering [地震工程] / My Software [我的软件] / PERFORM-3D / Reinforced Concrete [钢筋混凝土] / Structural Engineering [结构工程]

[PERFORM-3D][Tool] 工字形柱纤维截面工具 [Tool for Column Inelastic Fiber Section]

应网友要求，增加一个用于PERFORM-3D的工字形柱纤维截面剖分工具。针对PERFORM-3D软件的工字形截面柱纤维截面工具剖分小工具。程序通过导入文本参数(.csv)，直接生成纤维截面的参数，并导出PERFORM-3D需要的二进制文件(.PF3CMP)。然后通过PERFORM-3D导入.PF3CMP文件完成繁琐的纤维截面输入工作，节省你的时间。

My Software [我的软件] / PERFORM-3D / Reinforced Concrete [钢筋混凝土] / Structural Engineering [结构工程]

[PERFORM-3D][Tool] CFST钢管混凝土柱纤维截面工具 [CFST Column Inelastic Fiber Section]

CFST钢管混凝土柱纤维截面工具 [CFST Column Inelastic Fiber Section]。应网友的要求，增加一个矩形钢管混凝土柱截面纤维划分的小工具，分享给大家。CFST Column Inelastic Fiber Section。

Finite Element Method [有限元法] / My Software [我的软件] / PERFORM-3D / Performance Based Seismic Design [抗震性能设计] / Programming [编程] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[PERFORM-3D][Tool] 圆形柱纤维截面工具 [Column,Inelastic Fiber Section -Circular Section]

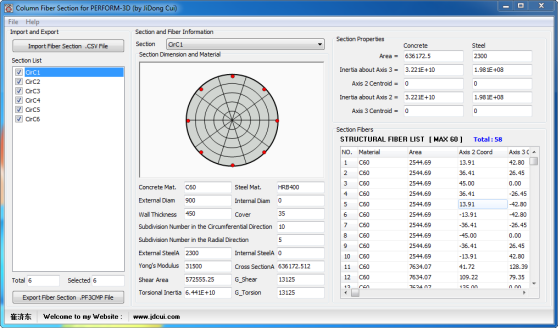

针对PERFORM-3D软件的圆形柱纤维截面剖分小工具。程序通过导入文本参数(.csv)，直接生成纤维截面的参数，并导出PERFORM-3D需要的二进制文件(.PF3CMP)。This program is used for the data input of the “Inelastic Fiber Column Section” in PERFORM-3D. Through the import of section properties in text format (.csv), the program can generate the fiber section properties automatically. And then, the program export the binary data input file (.PF3CMP) for “Inelastic Fiber Column Section” which PERFORM-3D can then read to complete the fiber section definition. This program will definitely save you time on the input of the structural fibers.

Finite Element Method [有限元法] / My Software [我的软件] / PERFORM-3D / Programming [编程] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[PERFORM-3D][Tool] 箱形柱纤维截面工具 [Column,Inelastic Fiber Section – Box Section]

针对PERFORM-3D软件的箱形柱纤维截面剖分小工具。程序通过导入文本参数(.csv)，直接生成纤维截面的参数，并导出PERFORM-3D需要的二进制文件(.PF3CMP)。Through the import of section properties in text format (.csv), the program can generate the fiber section properties automatically. And then, the program export the binary data input file (.PF3CMP) for “Inelastic Fiber Column Section” which PERFORM-3D can then read to complete the fiber section definition.

Earthquake Engineering [地震工程] / FEM Analysis of Structural Components [构件有限元模拟] / Finite Element Method [有限元法] / My Software [我的软件] / PERFORM-3D / PKPM & YJK / Programming [编程] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[PERFORM-3D][Tool] 矩形RC柱纤维截面工具 [Column,Inelastic Fiber Section – RC Rectangular Section]

针对PERFORM-3D软件的RC矩形柱纤维截面剖分小工具。程序通过导入文本参数(.csv)，直接生成纤维截面的参数，并导出PERFORM-3D需要的二进制文件(.PF3CMP)。Through the import of section properties in text format (.csv), the program can generate the fiber section properties automatically. And then, the program export the binary data input file (.PF3CMP) for “Inelastic Fiber Column Section” which PERFORM-3D can then read to complete the fiber section definition.
