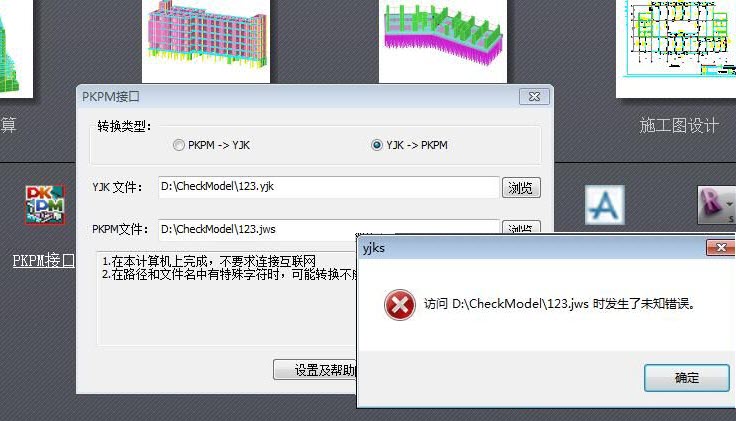

[ETABS][结构分析] ETABS提示”Error saving text file Separator Wall Desing – Erro No.9 索引超出了数组界限”无法保存模型的处理办法

  坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。   YJK模型转ETABS 201X模型，ETABS导入e2k后点保存提示”索引超出了数组界限”，无法保存模型，也就是无法对模型进行修改。 原因是 E2K文件设计覆盖性参数缺失，解决办法是，导入前，先把e2k文件中的设计覆盖性参数补全。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

Abaqus / FEM Analysis of Structural Components [构件有限元模拟] / Finite Element Method [有限元法] / Midas / My Software [我的软件] / Steel Structure [钢结构] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[FEM][Midas][Abaqus][Midas2Abaqus] 钢柱屈曲分析 (Buckling Analysis of Steel Column)

实干、实践、积累、思考、创新。 底部固支的H型钢悬臂柱，顶部竖直向下作用轴压力，分析构件的屈曲模态。为了考虑翼缘或腹板的局部屈曲，可采用壳单元进行建模。本例分别采用Midas Gen及Abaqus软件进行模拟。 Midas Gen Model Midas Gen Results （a）一阶屈曲模态（屈曲因子：8.24E+005)（绕工字钢的弱轴） （b）二阶屈曲模态（屈曲因子：1.976E+006）（绕工字钢的强轴） （c）三阶屈曲模态（屈曲因子：1.976E+006）（绕工字钢轴向扭转） Midas2Abaqus Model 为了进行Abaqus分析，采用Midas2Abaqus软件进行模型转换。 Abaqus Model Abaqus Results （a）一阶屈曲模态（屈曲因子：8.26583E+005)（绕工字钢的弱轴） （b）二阶屈曲模态（屈曲因子：1.98061E+006）（绕工字钢的强轴） （c）三阶屈曲模态（屈曲因子：1.976E+006）（绕工字钢轴向扭转） 由以上两个软件分析结果可知，Midas Gen及Abaqus的分析结果基本一致，一阶屈曲模态为绕工字钢的弱轴，二阶屈曲模态为绕工字钢的强轴，三阶屈曲模态为绕工字钢轴向的扭转屈曲。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

Earthquake Engineering [地震工程] / Midas / My Software [我的软件] / PKPM & YJK / Programming [编程] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[编程][Midas][模型转换] midas Gen节点处理工具(如何避免盈建科斜杆丢失)

程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 基于midas Gen对模型节点处理，避免YJK模型杆件丢失。 PS：不知道你有没有遇到YJK斜杆丢失的问题。 程序界面( Program Interface ) 例子( Example ) 处理前，构件丢失。 处理完后，构件不再丢失。 注释 ( Comments )   ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂   🙂      ( If you found any mistakes in …

Abaqus / FEM Analysis of Structural Components [构件有限元模拟] / Finite Element Method [有限元法] / Midas / My Software [我的软件] / Steel Structure [钢结构] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[ABAQUS][FEM][Midas] Buckling Analysis of Steel Box Beam [钢箱梁的特征值屈曲分析]

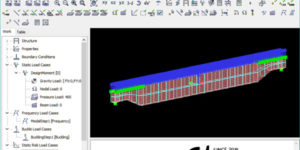

Buckling Analysis of Steel Box Beam [钢箱梁的特征值屈曲分析] 【1】Midas Gen Model 【2】Midas2Abaqus 【3】Abaqus Model 【4】Midas Gen Results (1) Buckling Mode 1 (2) Buckling Mode 2 (3) Buckling Mode 3 (4) Buckling …
