[软件][更新] DataSmoothing 曲线平滑修正软件 案例19: 应力-应变曲线平滑 [Datasmoothing curve smoothing correction software Case 19: Smooth stress-strain curve]

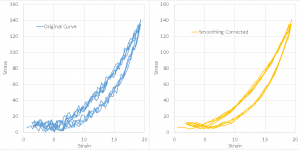

实干、实践、积累、思考、创新。 采用DataSmoothing软件（ [工具][试验][软件] DataSmoothing v2024: A Program for Test Data Smoothing [试验数据曲线平滑+降噪工具 2024版] ）对一组试验应力应变曲线进行平滑修正，做一个软件应用案例。 如下图，原始试验曲线存在很多异常点。 导入DataSmoothing进行平滑修正，如下图所示。 将修正后的曲线输出EXCEL，并对比分析，如下图。 可以看到，曲线平滑效果较好，且曲线峰值点在平滑过程中并没有丢失。 DataSmoothing  的软件案例 ( Application Examples) [01]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1 [02]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2 [03]  [工具][试验][编程] …

Civil Engineering Test [土木工程试验] / My Software [我的软件] / Programming [编程] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[试验][工具] 试验应力-应变曲线平滑修正案例 1(PPC试验停顿点修正+DataSmoothing平滑修正) (Case of smoothing correction of test stress-strain curve)

实干、实践、积累、思考、创新。 用小伙伴的应力-应变试验数据做个修正案例。 如下图所示，是原小伙伴的应力应变数据，可以发现在应变较小时，曲线异常抖动，在应变较大后期也存在部分跳跃的不连续位置。 首先在数据平滑之前，先将原始试验数据导入PPC软件( [软件][试验] PPC: Pause Point Correction [试验曲线停顿点修正工具] )进行停顿点修正。因为试验过程中的停顿点和非停顿点可以认为是两类频率非常不同的数据，那么保留停顿点直接对原始数据进行平滑修正可能会影响平滑修正效果。 下图是停顿点修正前后的应力曲线，可以发现，试验曲线存在较多停顿点，而且基本都集中在峰值应力位置，这些停顿一般是试验过程中途暂停导致。   进一步将停顿点修正后的数据导入DataSmoothing ([工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具])进行平滑修正，如下图。 修正完毕后，导出修正前后的数据并绘图如下，可以发现，经过平滑修正后的应力-应变曲线趋势更加清晰。 关于试验数据修正程序介绍 ( Program Introduction) NoiseRemoval：http://www.jdcui.com/?p=15046 该程序主要作用是，修正试验数据中的噪声，适合那些许多波动试验数据曲线。 OutlierRemoval：http://www.jdcui.com/?p=14365 …

Civil Engineering Test [土木工程试验] / Earthquake Engineering [地震工程] / Reinforced Concrete [钢筋混凝土] / Structural Design [结构设计] / Structural Engineering [结构工程]

[试验] 钢筋在最大力下总伸长率的测定方法 [Method for determining the total elongation of steel bars under maximum force]

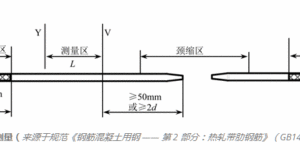

之前做钢筋混凝土构件试验的时候，想测量钢筋的抗拉强度对应的应变，给后续数值模拟时钢筋参数的选取提供参考。这个博文介绍一下这个参数的一个测量方法，也是当时我试验过程使用的方法。 🙂 🙂 废话少说，让我们马上进入主题吧 🙂 🙂 。由以上公式可知，只要在进行钢筋拉伸试验之前，对钢筋进行标记，然后测量标记前后的长度变化，就可以计算出最大力下钢筋的总延伸率 Agt 和 塑性延伸率 Ag，这两个值可以作为钢筋到到极限强度时的应变和塑性应变的估计，据此，结合钢筋的屈服强度和屈服应变，还可以大致计算出二折线钢筋本构的屈服后强化系数。

My Software [我的软件] / Programming [编程] / Reinforced Concrete [钢筋混凝土] / Structural Design [结构设计] / Structural Engineering [结构工程]

[Tool][规范][软件] GB_Concrete: 中国规范混凝土骨架曲线生成工具 [Chinese Code’s Concrete Backbone Curve]

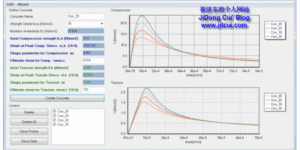

今天和大家分享一个小程序。该程序用于生成中国混凝土规范(GB 50011-2010)附录C的混凝土骨架曲线。程序可以输出骨架曲线的文本文件和图片。This program is used for generating backbone curves of concrete material according to Appendix C of Chinese code for design of concrete structures (GB 50010-2010).You can export text file and image file of the backbone curves from the program.
