用GMS选波系统（ http://www.jdcui.com/?page_id=6118 ）做的大底盘4塔结构的选波案例。
小伙伴的项目，是一个大底盘4塔，裙房三层，各塔楼总高在150m左右，为框筒结构。
设计地震分组为三组，设防烈度为7(0.1g)，场地类别为II类。
结构的主要周期分布在1s~5s，分布范围较广，前15阶周期如下图所示。
| 振型号 | 周期 | 转角 | 平动系数(X+Y) | 扭转系数(Z)(强制刚性楼板模型) |
| 1 | 4.5462 | 34.66 | 1.00(0.67+0.33) | 0 |
| 2 | 4.3686 | 94.82 | 1.00(0.04+0.96) | 0 |
| 3 | 4.1572 | 123.65 | 1.00(0.32+0.68) | 0 |
| 4 | 4.023 | 150.38 | 1.00(0.68+0.31) | 0 |
| 5 | 3.9448 | 161 | 1.00(0.75+0.25) | 0 |
| 6 | 3.8981 | 161.23 | 1.00(0.86+0.14) | 0 |
| 7 | 3.4937 | 43.66 | 0.21(0.11+0.10) | 0.79 |
| 8 | 3.4621 | 44.59 | 0.81(0.41+0.40) | 0.19 |
| 9 | 3.4248 | 66.25 | 0.95(0.16+0.79) | 0.05 |
| 10 | 3.2086 | 88.92 | 0.01(0.00+0.01) | 0.99 |
| 11 | 3.1777 | 104.98 | 0.01(0.01+0.00) | 0.99 |
| 12 | 2.8442 | 80.74 | 0.03(0.00+0.03) | 0.97 |
| 13 | 1.2218 | 179.61 | 0.99(0.92+0.07) | 0.01 |
| 14 | 1.1599 | 85.32 | 1.00(0.14+0.85) | 0 |
| 15 | 1.1411 | 174.01 | 0.98(0.89+0.09) | 0.02 |

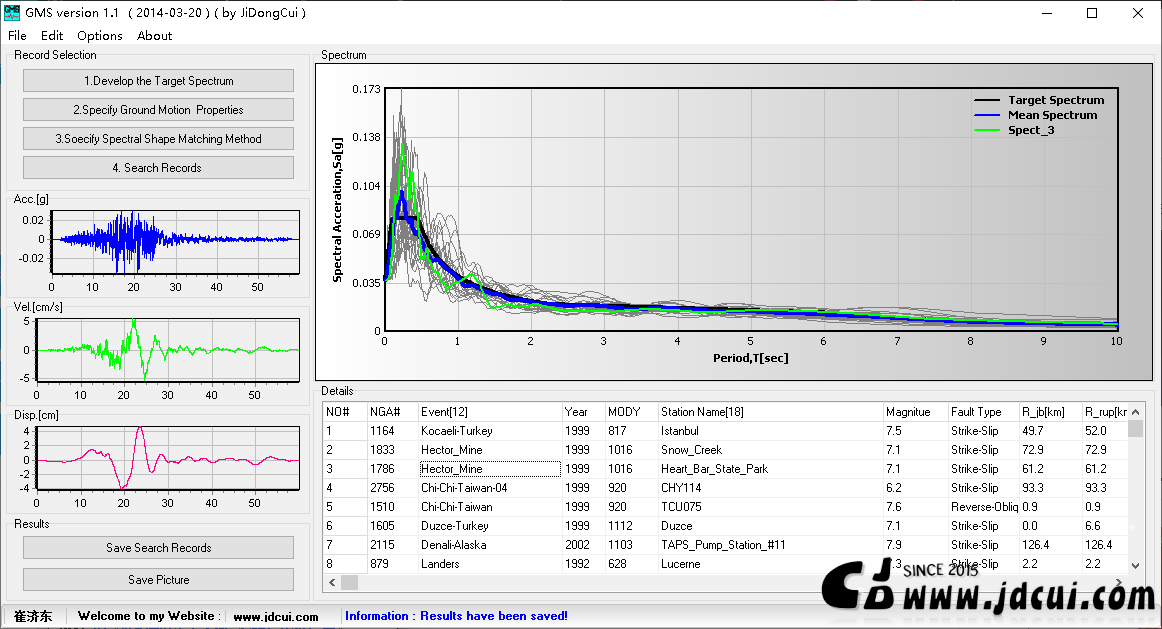

在GMS中设置相关参数，进行选波，如图所示。
选取多组3向天然波，将选取的波输入YJK进行计算。

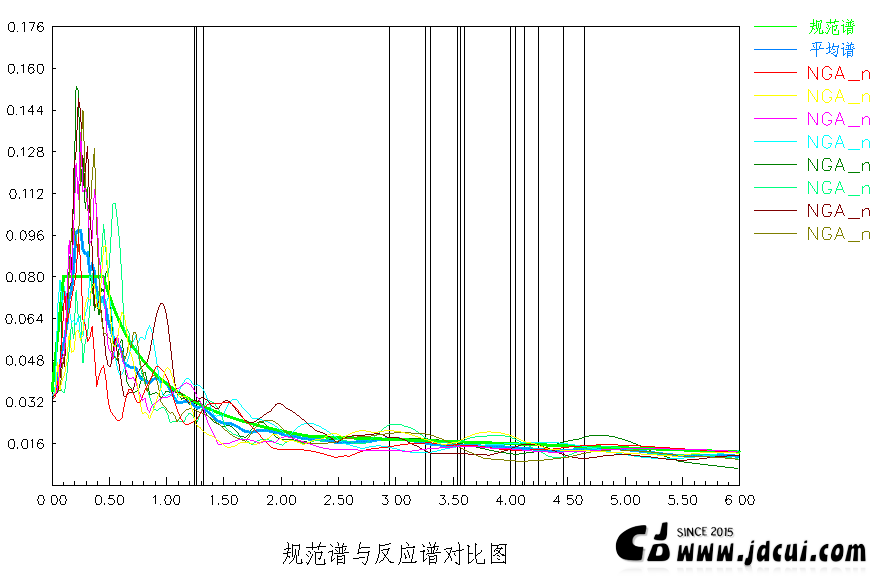

地震波的反应谱匹配情况如下图所示。图中竖线为前15阶周期。
各地震波下基底剪力情况如下图所示。
可见，所选的天然波的反应谱与目标谱在主要结构周期范围较为匹配，基底剪力也满足规范要求。
